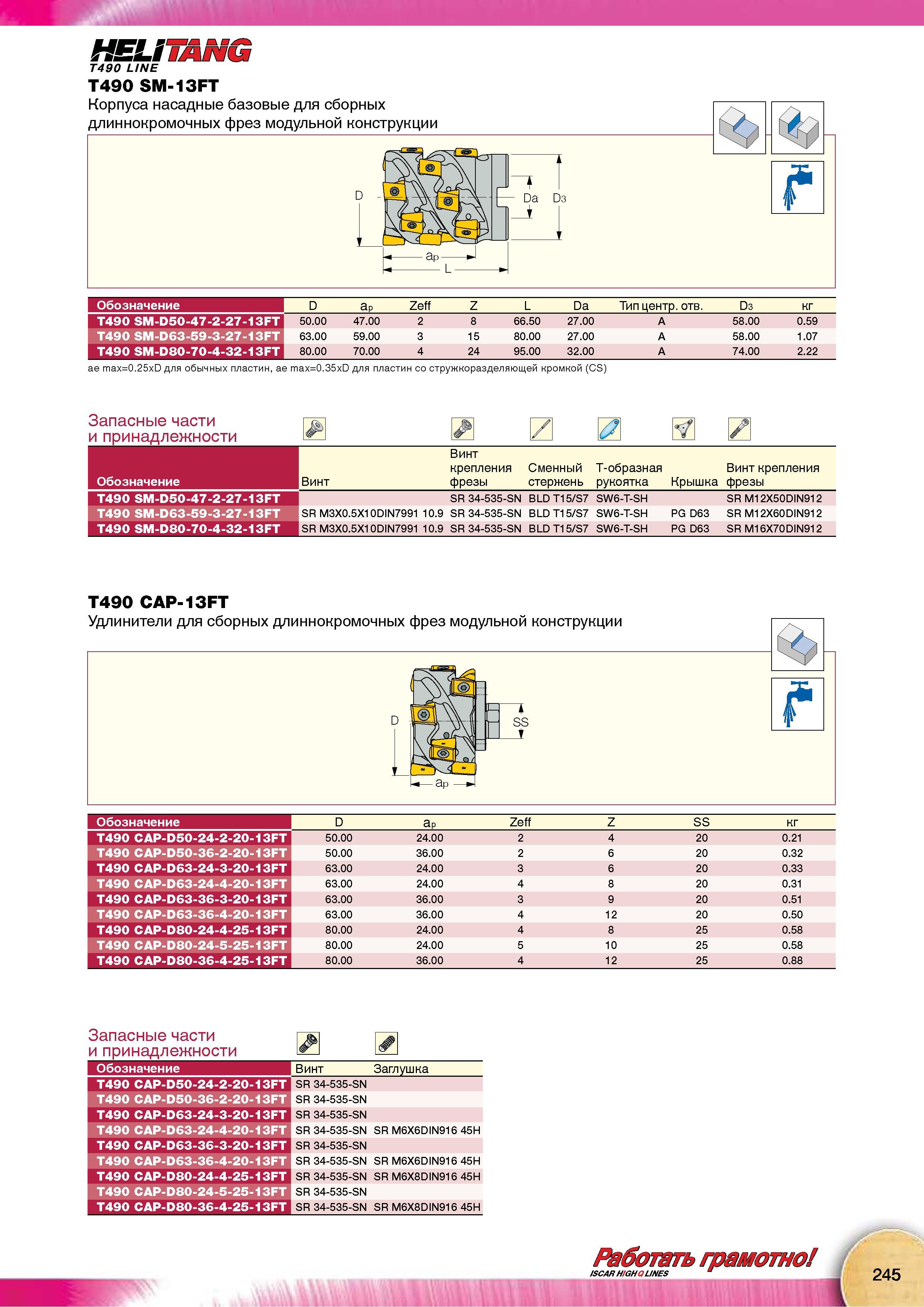

Фрезы Iscar HELITANG T490 LINE T490 SM-13FT Обозначение Эскиз с основными размерами Области применения фрезерного инструмента Комплектующие 247 Каталог ISCAR 2015 Новая продукция для металлообработки Режущий инструмент и оснастка Стр.245
Фрезы Iscar HELITANG T490 LINE T490 SM-13FT Обозначение Эскиз с основными размерами Области применения фрезерного инструмента Комплектующие Фрезы Iscar HELITANG T490 LINE T490 SM-13FT Обозначение Эскиз с основными размерами Области применения фрезерного инструмента Комплектующие _ D Ap Zeff Z L Da Тип центр, отв. D3 КГ Т490 SM-D50-47-2-27-13FT 50.00 47.00 2 8 66.50 27.00 А 58.00 0.59 Т490 SM-D63-59-3-27-13FT 63.00 59.00 3 15 80.00 27.00 А 58.00 1.07 Т490 SM-D80-70-4-32-13FT 80.00 70.00 4 24 95.00 32.00 А 74.00 2.22 ae max=0.25xD для обычных пластин, ae max=0.35xD для пластин со стружкоразделяющей кромкой (CS) Запасные части и принадлежности Обозначение Винт Винт крепления фрезы Сменный стержень Т-образная рукоятка Крышка Винт крепления фрезы Т490 SM-D50-47-2-27-13FT SR 34-535-SN BLD T15/S7 SW6-T-SH SR М12X50DIN912 Т490 SM-D63-59-3-27-13FT SR МЗХ0.5Х10DIN7991 10.9 SR 34-535-SN BLD T15/S7 SW6-T-SH PG D63 SR М12X60DIN912 Т490 SM-D80-70-4-32-13FT SR МЗХ0.5Х10DIN7991 10.9 SR 34-535-SN BLD T15/S7 SW6-T-SH PG D63 SR M16X70DIN912 Т490 CAP-13FT Обозначение D Ap Zeff Z SS КГ Т490 СAP-D50-24-2-20-13FT 50.00 24.00 2 4 20 0.21 Т490 СAP-D50-36-2-20-13FT 50.00 36.00 2 6 20 0.32 Т490 СAP-D63-24-3-20-13FT 63.00 24.00 3 6 20 0.33 Т490 CAP-D63-24-4-20-13FT 63.00 24.00 4 8 20 0.31 Т490 CAP-D63-36-3-20-13FT 63.00 36.00 3 9 20 0.51 Т490 CAP-D63-36-4-20-13FT 63.00 36.00 4 12 20 0.50 Т490 CAP-D80-24-4-25-13FT 80.00 24.00 4 8 25 0.58 Т490 CAP-D80-24-5-25-13FT 80.00 24.00 5 10 25 0.58 Т490 CAP-D80-36-4-25-13FT 80.00 36.00 4 12 25 0.88 Запасные части и принадлежности Обозначение Винт Заглушка Т490 CAP-D50-24-2-20-13FT SR 34-535-SN Т490 CAP-D50-36-2-20-13FT SR 34-535-SN Т490 CAP-D63-24-3-20-13FT SR 34-535-SN Т490 CAP-D63-24-4-20-13FT SR34-535-SN SR M6X6DIN916 45Н Т490 CAP-D63-36-3-20-13FT SR 34-535-SN Т490 CAP-D63-36-4-20-13FT SR34-535-SN SR M6X6DIN916 45Н Т490 CAP-D80-24-4-25-13FT SR34-535-SN SR M6X8DIN916 45Н Т490 CAP-D80-24-5-25-13FT SR 34-535-SN Т490 CAP-D80-36-4-25-13FT SR34-535-SN SR M6X8DIN916 45Н АЛ\ Работать грамотно ISCAR HIGH Q LINES f иж 245
