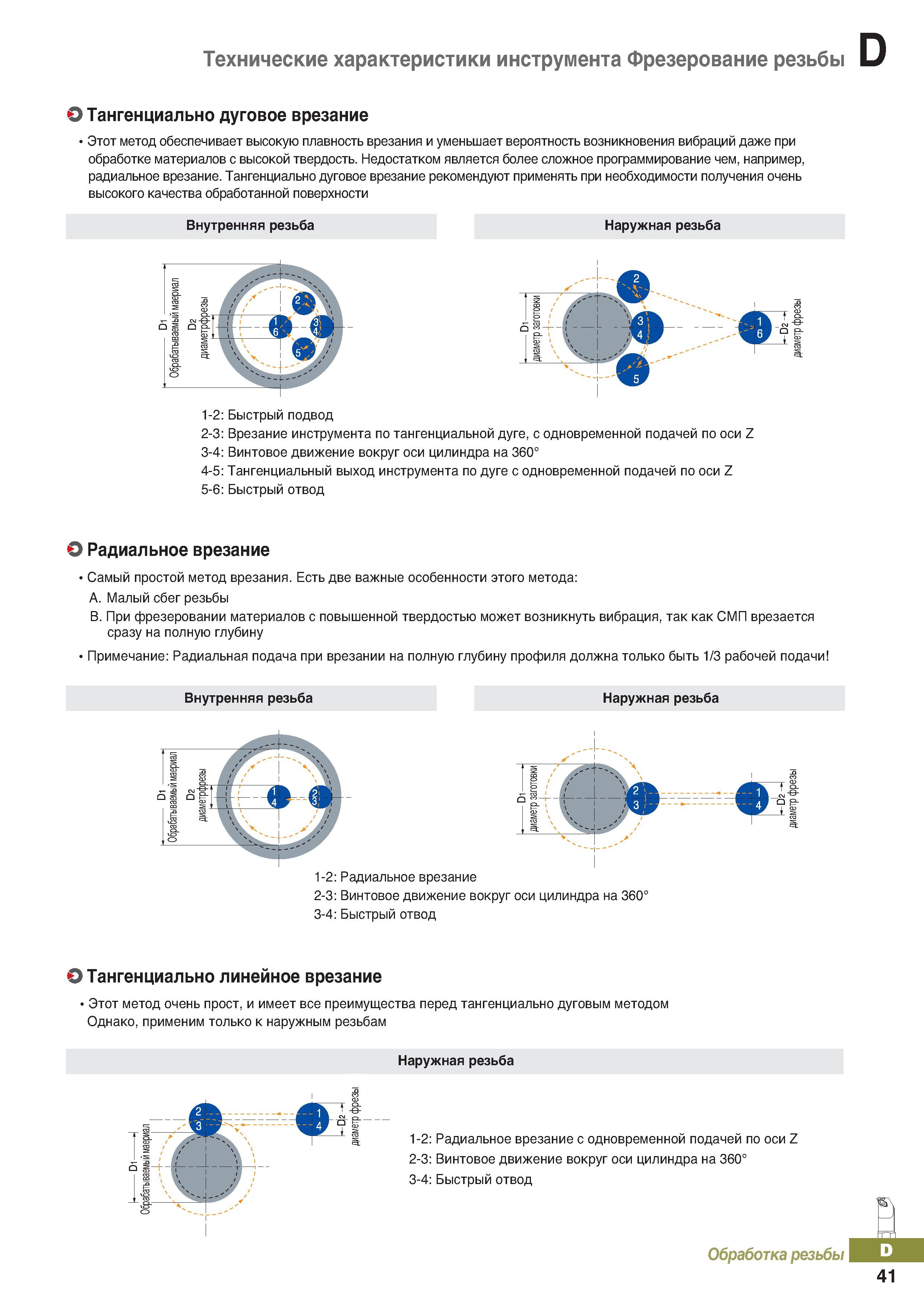

Фрезерование резьбы Тангенциально дуговое врезание Этот метод обеспечивает высокую плавность врезания _ и уменьшает вероятность возникновения вибраций даже при обработке материалов с высокой твердость. Недостатком является более сложное программирование чем, например, радиальное врезание. Тангенциально дуговое врезание рекомендуют применять при необходимости получения очень высокого качества обработанной поверхности Внутренняя резьба Наружная резьба 1-2: Быстрый подвод 2-3: Врезание инструмента по тангенциальной дуге, с одновременной подачей по оси Z 3-4: Винтовое движение вокруг оси цилиндра на 360° 4-5: Тангенциальный выход инструмента по дуге с одновременной подачей по оси Z 5-6: Быстрый отвод О Радиальное врезание Самый простой метод врезания. Есть две важные особенности этого метода: A. Малый сбег резьбы B. При фрезеровании материалов с повышенной твердостью может возникнуть вибрация, так как СМП врезается сразу на полную глубину Примечание: Радиальная подача при врезании на полную глубину профиля должна только быть 1 3 рабочей подачи Внутренняя резьба Наружная резьба 1-2: Радиальное врезание 2-3: Винтовое движение вокруг оси цилиндра на 360° 3-4: Быстрый отвод О Тангенциально линейное врезание Этот метод очень прост, и имеет все преимущества перед тангенциально дуговым методом Однако, применим только к наружным резьбам Наружная резьба 1 1-2: Радиальное врезание с одновременной подачей по оси Z 2-3: Винтовое движение вокруг оси цилиндра на 360° 3-4: Быстрый отвод Обработка резьбы Jm 41 Технические характеристики инструмента
