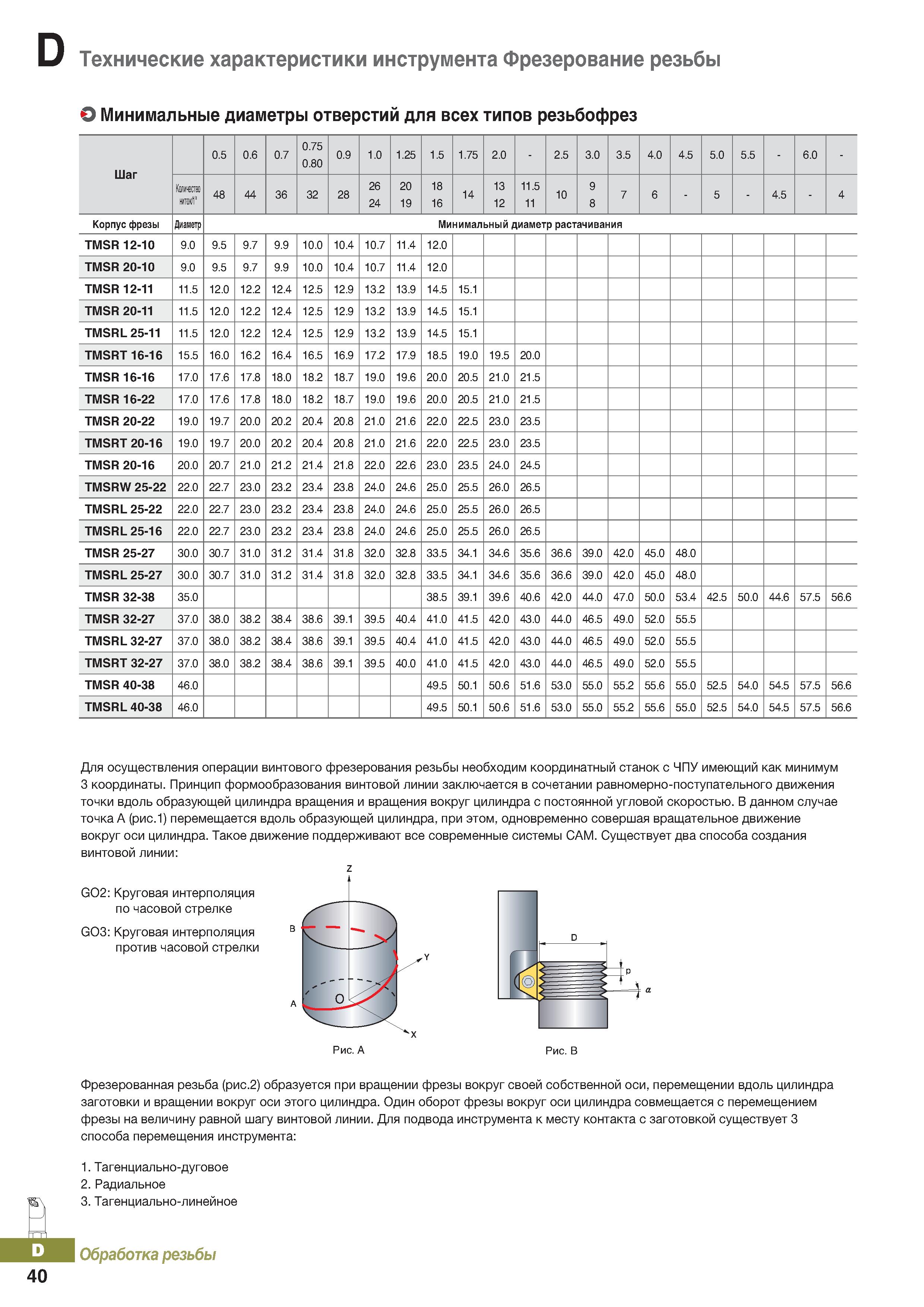

Для осуществления операции винтового фрезерования резьбы необходим координатный станок с ЧПУ имеющий как минимум 3 координаты _ Принцип формообразования винтовой линии заключается в сочетании равномерно-поступательного движения точки вдоль образующей цилиндра вращения и вращения вокруг цилиндра с постоянной угловой скоростью. В данном случае точкаА (рис.1) перемещается вдоль образующей цилиндра, при этом, одновременно совершая вращательное движение вокруг оси цилиндра. Такое движение поддерживают все современные системы САМ. Существует два способа создания винтовой линии: G02: Круговая интерполяция по часовой стрелке G03: Круговая интерполяция против часовой стрелки А Рис. А Рис. в Фрезерованная резьба (рис.2) образуется при вращении фрезы вокруг своей собственной оси, перемещении вдоль цилиндра заготовки и вращении вокруг оси этого цилиндра. Один оборот фрезы вокруг оси цилиндра совмещается с перемещением фрезы на величину равной шагу винтовой линии. Для подвода инструмента к месту контакта с заготовкой существует 3 способа перемещения инструмента: 1. Тагенциально-дуговое 2. Радиальное 3. Тагенциально-линейное Обработка резьбы 40 D Технические характеристики инструмента Фрезерование резьбы О Минимальные диаметры отверстий для всех типов резьбофрез Шаг 0.5 0.6 0.7 0.75 0.80 0.9 1.0 1.25 1.5 1.75 2.0 - 2.5 3.0 3.5 4.0 4.5 5.0 5.5 - 6.0 - Количеию НИТОйТ 48 44 36 32 28 26 24 20 19 18 16 14 13 12 11.5 11 10 9 8 7 6 - 5 - 4.5 - 4 Корпус фрезы Диаметр Минимальный диаметр растачивания TMSR 12-10 9.0 9.5 9.7 9.9 10.0 10.4 10.7 11.4 12.0 TMSR 20-10 9.0 9.5 9.7 9.9 10.0 10.4 10.7 11.4 12.0 TMSR 12-11 11.5 12.0 12.2 12.4 12.5 12.9 13.2 13.9 14.5 15.1 TMSR 20-11 11.5 12.0 12.2 12.4 12.5 12.9 13.2 13.9 14.5 15.1 TMSRL 25-11 11.5 12.0 12.2 12.4 12.5 12.9 13.2 13.9 14.5 15.1 TMSRT16-16 15.5 16.0 16.2 16.4 16.5 16.9 17.2 17.9 18.5 19.0 19.5 20.0 TMSR 16-16 17.0 17.6 17.8 18.0 18.2 18.7 19.0 19.6 20.0 20.5 21.0 21.5 TMSR 16-22 17.0 17.6 17.8 18.0 18.2 18.7 19.0 19.6 20.0 20.5 21.0 21.5 TMSR 20-22 19.0 19.7 20.0 20.2 20.4 20.8 21.0 21.6 22.0 22.5 23.0 23.5 TMSRT 20-16 19.0 19.7 20.0 20.2 20.4 20.8 21.0 21.6 22.0 22.5 23.0 23.5 TMSR 20-16 20.0 20.7 21.0 21.2 21.4 21.8 22.0 22.6 23.0 23.5 24.0 24.5 TMSRW 25-22 22.0 22.7 23.0 23.2 23.4 23.8 24.0 24.6 25.0 25.5 26.0 26.5 TMSRL 25-22 22.0 22.7 23.0 23.2 23.4 23.8 24.0 24.6 25.0 25.5 26.0 26.5 TMSRL 25-16 22.0 22.7 23.0 23.2 23.4 23.8 24.0 24.6 25.0 25.5 26.0 26.5 TMSR 25-27 30.0 30.7 31.0 31.2 31.4 31.8 32.0 32.8 33.5 34.1 34.6 35.6 36.6 39.0 42.0 45.0 48.0 TMSRL 25-27 30.0 30.7 31.0 31.2 31.4 31.8 32.0 32.8 33.5 34.1 34.6 35.6 36.6 39.0 42.0 45.0 48.0 TMSR 32-38 35.0 38.5 39.1 39.6 40.6 42.0 44.0 47.0 50.0 53.4 42.5 50.0 44.6 57.5 56.6 TMSR 32-27 37.0 38.0 38.2 38.4 38.6 39.1 39.5 40.4 41.0 41.5 42.0 43.0 44.0 46.5 49.0 52.0 55.5 TMSRL 32-27 37.0 38.0 38.2 38.4 38.6 39.1 39.5 40.4 41.0 41.5 42.0 43.0 44.0 46.5 49.0 52.0 55.5 TMSRT 32-27 37.0 38.0 38.2 38.4 38.6 39.1 39.5 40.0 41.0 41.5 42.0 43.0 44.0 46.5 49.0 52.0 55.5 TMSR 40-38 46.0 49.5 50.1 50.6 51.6 53.0 55.0 55.2 55.6 55.0 52.5 54.0 54.5 57.5 56.6 TMSRL 40-38 46.0 49.5 50.1 50.6 51.6 53.0 55.0 55.2 55.6 55.0 52.5 54.0 54.5 57.5 56.6
