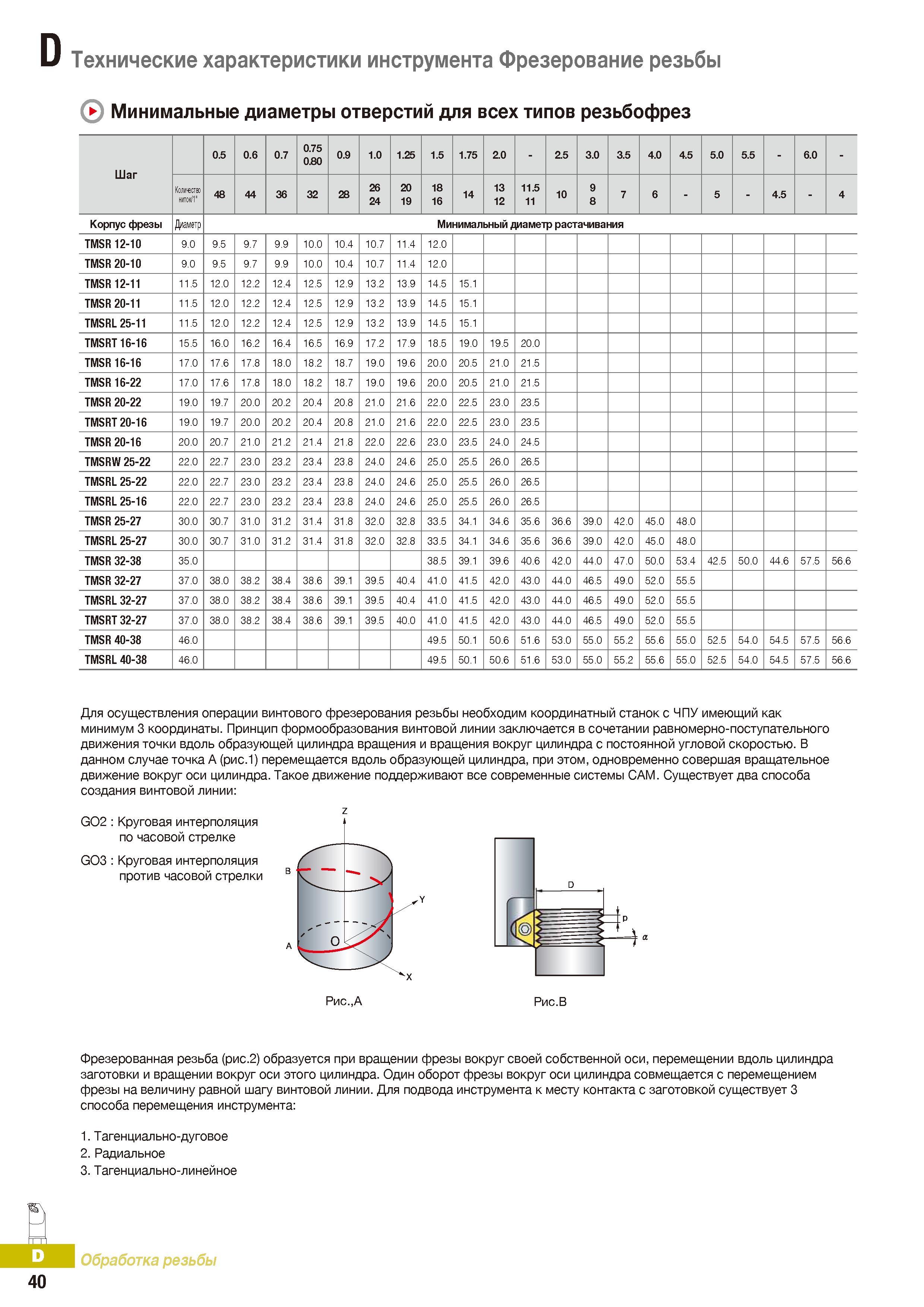

Фрезерование резьбы на станках с ЧПУ Для операции винтового фрезерования необходим координатный станок с ЧПУ имеющий как минимум 3 координаты _ Принцип формообразования винтовой линии заключается в сочетании равномерно-поступательного движения точки вдоль образующей цилиндра вращения и вращения вокруг цилиндра с постоянной угловой скоростью. В данном случае точка А (рис.1) перемещается вдоль образующей цилиндра, при этом, одновременно совершая вращательное движение вокруг оси цилиндра. Такое движение поддерживают все современные системы САМ. Существует два способа создания винтовой линии: G02 Круговая интерполяция по часовой стрелке G03 Круговая интерполяция против часовой стрелки Рис.,А Рис.В Фрезерованная резьба (рис.2) образуется при вращении фрезы вокруг своей собственной оси, перемещении вдоль цилиндра заготовки и вращении вокруг оси этого цилиндра. Один оборот фрезы вокруг оси цилиндра совмещается с перемещением фрезы на величину равной шагу винтовой линии. Для подвода инструмента к месту контакта с заготовкой существует 3 способа перемещения инструмента: 1. Тагенциально-дуговое 2. Радиальное 3. Тагенциально-линейное Обработка резьбы 40 Технические характеристики инструмента Korloy Фрезерование резьбы Минимальные диаметры отверстий для всех типов резьбофрез Шаг 0.5 0.6 0.7 0.75 ОБО 0.9 1.0 1.25 1.5 1.75 2.0 2.5 3.0 3.5 4.0 4.5 5.0 5.5 6.0 - Количество НИТОК/1" 48 44 36 32 28 26 24 20 19 18 16 14 13 12 11.5 11 10 9 8 7 6 5 4.5 4 Корпус фрезы Диаметр Минимальный диаметр растачивания TMSR12-10 9.0 9.5 9.7 9.9 10.0 10.4 10.7 11.4 12.0 TMSR20-10 9.0 9.5 9.7 9.9 10.0 10.4 10.7 11.4 12.0 TMSR12-11 11.5 12.0 12.2 12.4 12.5 12.9 13.2 13.9 14.5 15.1 TMSR20-11 11.5 12.0 12.2 12.4 12.5 12.9 13.2 13.9 14.5 15.1 TMSRL 25-11 11.5 12.0 12.2 12.4 12.5 12.9 13.2 13.9 14.5 15.1 TMSRT16-16 15.5 16.0 16.2 16.4 16.5 16.9 17.2 17.9 18.5 19.0 19.5 20.0 TMSR16-16 17.0 17.6 17.8 18.0 18.2 18.7 19.0 19.6 20.0 20.5 21.0 21.5 TMSR16-22 17.0 17.6 17.8 18.0 18.2 18.7 19.0 19.6 20.0 20.5 21.0 21.5 TMSR 20-22 19.0 19.7 20.0 20.2 20.4 20.8 21.0 21.6 22.0 22.5 23.0 23.5 TMSRT 20-16 19.0 19.7 20.0 20.2 20.4 20.8 21.0 21.6 22.0 22.5 23.0 23.5 TMSR20-16 20.0 20.7 21.0 21.2 21.4 21.8 22.0 22.6 23.0 23.5 24.0 24.5 TMSRW 25-22 22.0 22.7 23.0 23.2 23.4 23.8 24.0 24.6 25.0 25.5 26.0 26.5 TMSRL 25-22 22.0 22.7 23.0 23.2 23.4 23.8 24.0 24.6 25.0 25.5 26.0 26.5 TMSRL 25-16 22.0 22.7 23.0 23.2 23.4 23.8 24.0 24.6 25.0 25.5 26.0 26.5 TMSR 25-27 30.0 30.7 31.0 31.2 31.4 31.8 32.0 32.8 33.5 34.1 34.6 35.6 36.6 39.0 42.0 45.0 48.0 TMSRL 25-27 30.0 30.7 31.0 31.2 31.4 31.8 32.0 32.8 33.5 34.1 34.6 35.6 36.6 39.0 42.0 45.0 48.0 TMSR 32-38 35.0 38.5 39.1 39.6 40.6 42.0 44.0 47.0 50.0 53.4 42.5 50.0 44.6 57.5 56.6 TMSR 32-27 37.0 38.0 38.2 38.4 38.6 39.1 39.5 40.4 41.0 41.5 42.0 43.0 44.0 46.5 49.0 52.0 55.5 TMSRL 32-27 37.0 38.0 38.2 38.4 38.6 39.1 39.5 40.4 41.0 41.5 42.0 43.0 44.0 46.5 49.0 52.0 55.5 TMSRT 32-27 37.0 38.0 38.2 38.4 38.6 39.1 39.5 40.0 41.0 41.5 42.0 43.0 44.0 46.5 49.0 52.0 55.5 TMSR 40-38 46.0 49.5 50.1 50.6 51.6 53.0 55.0 55.2 55.6 55.0 52.5 54.0 54.5 57.5 56.6 TMSRL 40-38 46.0 49.5 50.1 50.6 51.6 53.0 55.0 55.2 55.6 55.0 52.5 54.0 54.5 57.5 56.6 осуществления
