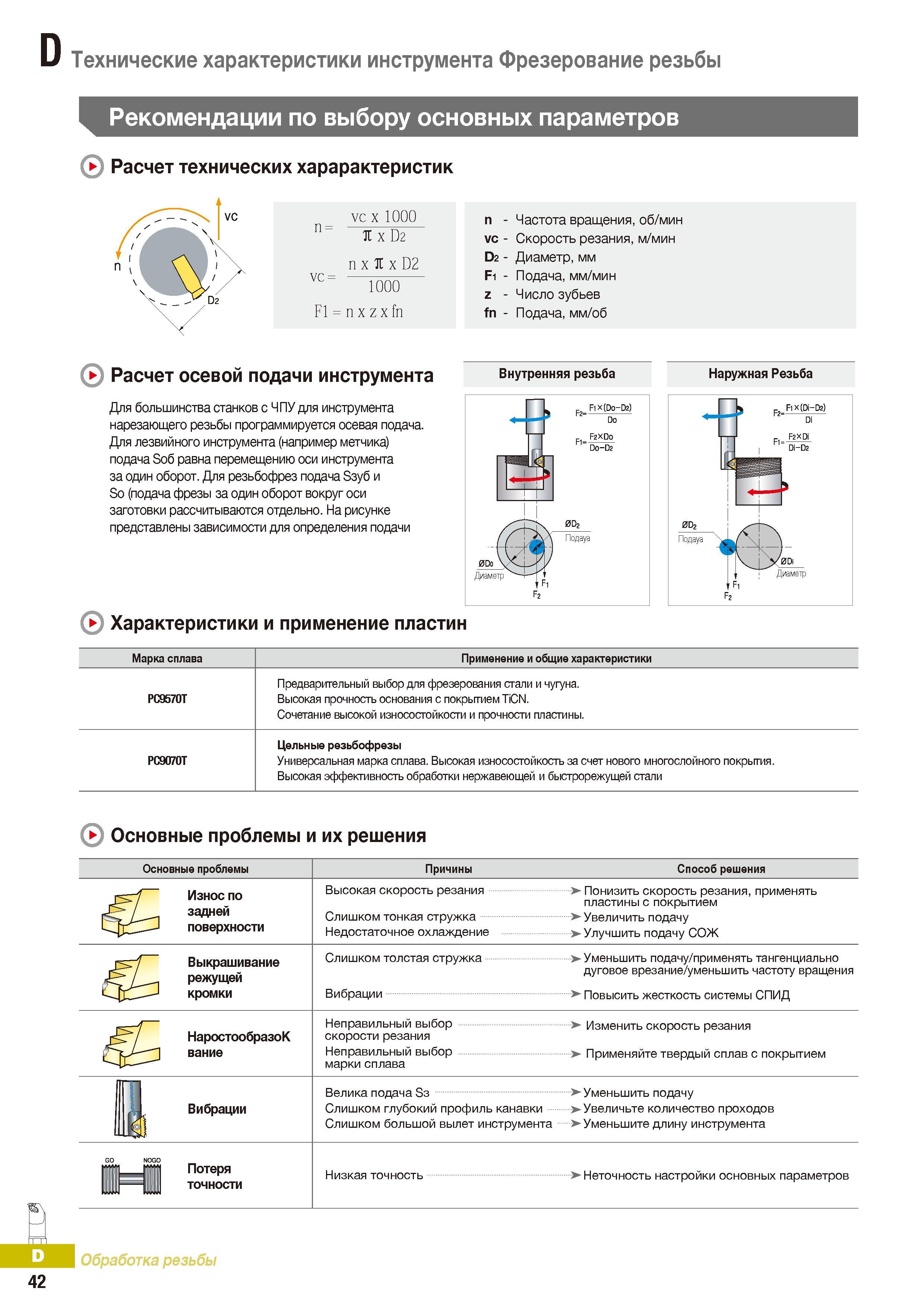

Фрезерование резьбы на фрезерных станках с ЧПУ Рекомендации по выбору основных параметров технологического процесса Расчет технических харарактеристик _ n = vc = vc x 1000 П x D2 n x П x D2 1000 F1 = n x z x fn n - Частота вращения, об/мин vc - Скорость резания, м/мин D2 - Диаметр, мм Fi - Подача, мм/мин z - Число зубьев fn - Подача, мм/об Расчет осевой подачи инструмента Для большинства станков с ЧПУ для инструмента нарезающего резьбы программируется осевая подача. Для лезвийного инструмента (например метчика) подача Soб равна перемещению оси инструмента за один оборот. Для резьбофрез подача Бзуб и So (подача фрезы за один оборот вокруг оси заготовки рассчитываются отдельно. На рисунке представлены зависимости для определения подачи Внутренняя резьба Наружная Резьба Характеристики и применение пластин Марка сплава Применение и общие характеристики РС9570Т Предварительный выбор для фрезерования стали и чугуна. Высокая прочность основания с покрытием TiCN. Сочетание высокой износостойкости и прочности пластины. РС9070Т Цельные резьбофрезы Универсальная марка сплава. Высокая износостойкость за счет нового многослойного покрытия. Высокая эффективность обработки нержавеющей и быстрорежущей стали 3 Основные проблемы и их решения Основные проблемы Причины Способ решения j Износ по задней поверхности Высокая скорость резания >- Понизить скорость резания, применять пластины с покрытием Слишком тонкая стружка >-Увеличить подачу Недостаточное охлаждение > Улучшить подачу СОЖ гбт Выкрашивание режущей кромки Слишком толстая стружка >-Уменьшить подачу/применять тангенциально дуговое врезание/уменьшить частоту вращения Вибрации >- Повысить жесткость системы СПИД НаростообразоК 7 твание Неправильный выбор >- Изменить скорость резания скорости резания Неправильный выбор >. Применяйте твердый сплав с покрытием марки сплава Вибрации ВеликаподачаБз Уменьшить подачу Слишком глубокий профиль канавки >-Увеличьте количество проходов Слишком большой вылет инструмента >-Уменьшитедлину инструмента 1 NOGO И Низкая точность >- Неточность настройки основных параметров D Обработка резьбы 42 Технические характеристики инструмента Korloy Фрезерование резьбы
