Фреза Taegutec со сменными режущими твердосплавными пластинами CHASEMILL Главный угол в плане 90 градусов Обозначение позиции Размеры крепление на оправку

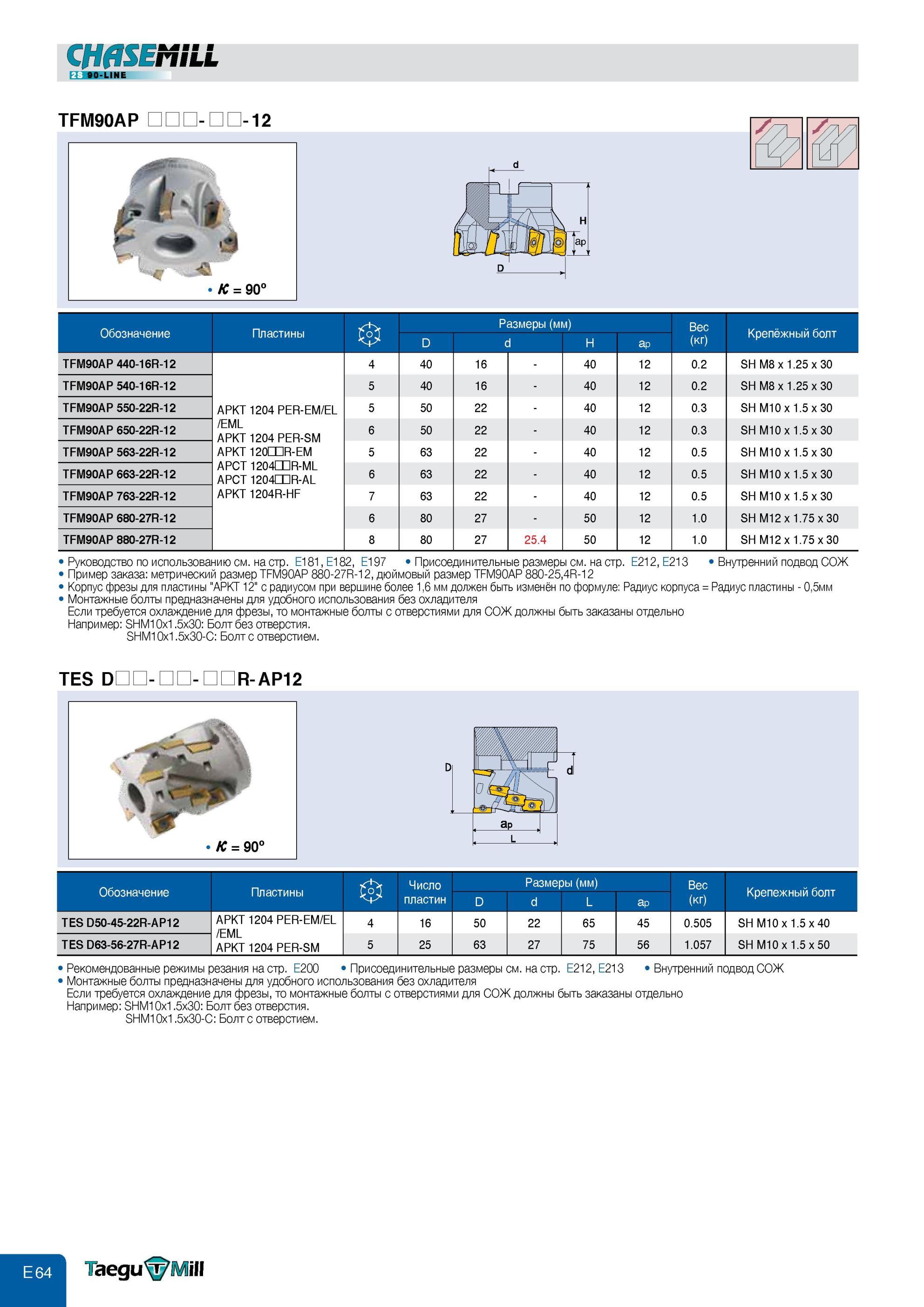

Фреза Taegutec со сменными режущими твердосплавными пластинами CHASEMILL Главный угол в плане 90 градусов Обозначение позиции Размеры крепление на оправку длиннокро КИИР-LINE TFM90AP - -Обозначение Пластины Размеры (мм) D d H ap Вес (кг) Крепёжный болт TFM90AP 440-16R-12 APKT 1204 PER-EM/EL /EML APKT 1204 PER-SM APKT 120DI1R-EM APCT 120CDR-ML APCT 120CDR-AL APKT 1204R-HF 4 40 16 - 40 12 0.2 SH M8 x 1.25 x 30 TFM90AP 540-16R-12 5 40 16 - 40 12 0.2 SH M8 x 1.25 x 30 TFM90AP 550-22R-12 5 50 22 - 40 12 0.3 SH M10 x 1.5 x 30 TFM90AP 650-22R-12 6 50 22 - 40 12 0.3 SH M10 x 1.5 x 30 TFM90AP 563-22R-12 5 63 22 - 40 12 0.5 SH M10 x 1.5 x 30 TFM90AP 663-22R-12 6 63 22 - 40 12 0.5 SH M10 x 1.5 x 30 TFM90AP 763-22R-12 7 63 22 - 40 12 0.5 SH M10 x 1.5 x 30 TFM90AP 680-27R-12 6 80 27 - 50 12 1.0 SH M12 x 1.75 x 30 TFM90AP 880-27R-12 8 80 27 25.4 50 12 1.0 SH M12 x 1.75 x 30 1 Руководство по использованию см. на стр. E181, E182, E197 Присоединительные размеры см. на стр. E212, E213 1 Пример заказа метрический размер TFM90AP 880-27R-12, дюймовый размер TFM90AP 880-25,4R-12 1 Корпус фрезы для пластины "APKT 12" с радиусом при вершине более 1,6 мм должен быть изменён по формуле Радиус корпуса = 1 Монтажные болты предназначены для удобного использования без охладителя Если требуется охлаждение для фрезы, то монтажные болты с отверстиями для СОЖ должны быть заказаны отдельно Например SHM10x1.5x30 Болт без отверстия. SHM10x1.5x30-& Болт с отверстием. Внутренний подвод СОЖ Радиус пластины - 0,5мм TES D--R-AP12 Обозначение Пластины Число Размеры (мм) Вес Крепежный болт пластин D d L ap (кг) TES D50-45-22R-AP12 APKT 1204 PER-EM/EL /EML APKT 1204 PER-SM 4 16 50 22 65 45 0.505 SH M10 x 1.5 x 40 TES D63-56-27R-AP12 5 25 63 27 75 56 1.057 SH M10 x 1.5 x 50 Рекомендованные режимы резания на стр. E200 Присоединительные размеры см. на стр. E212, E213 Внутренний подвод СОЖ Монтажные болты предназначены для удобного использования без охладителя Если требуется охлаждение для фрезы, то монтажные болты с отверстиями для СОЖ должны быть заказаны отдельно Например SHM10x1.5x30 Болт без отверстия. SHM10x1.5x30-& Болт с отверстием.
