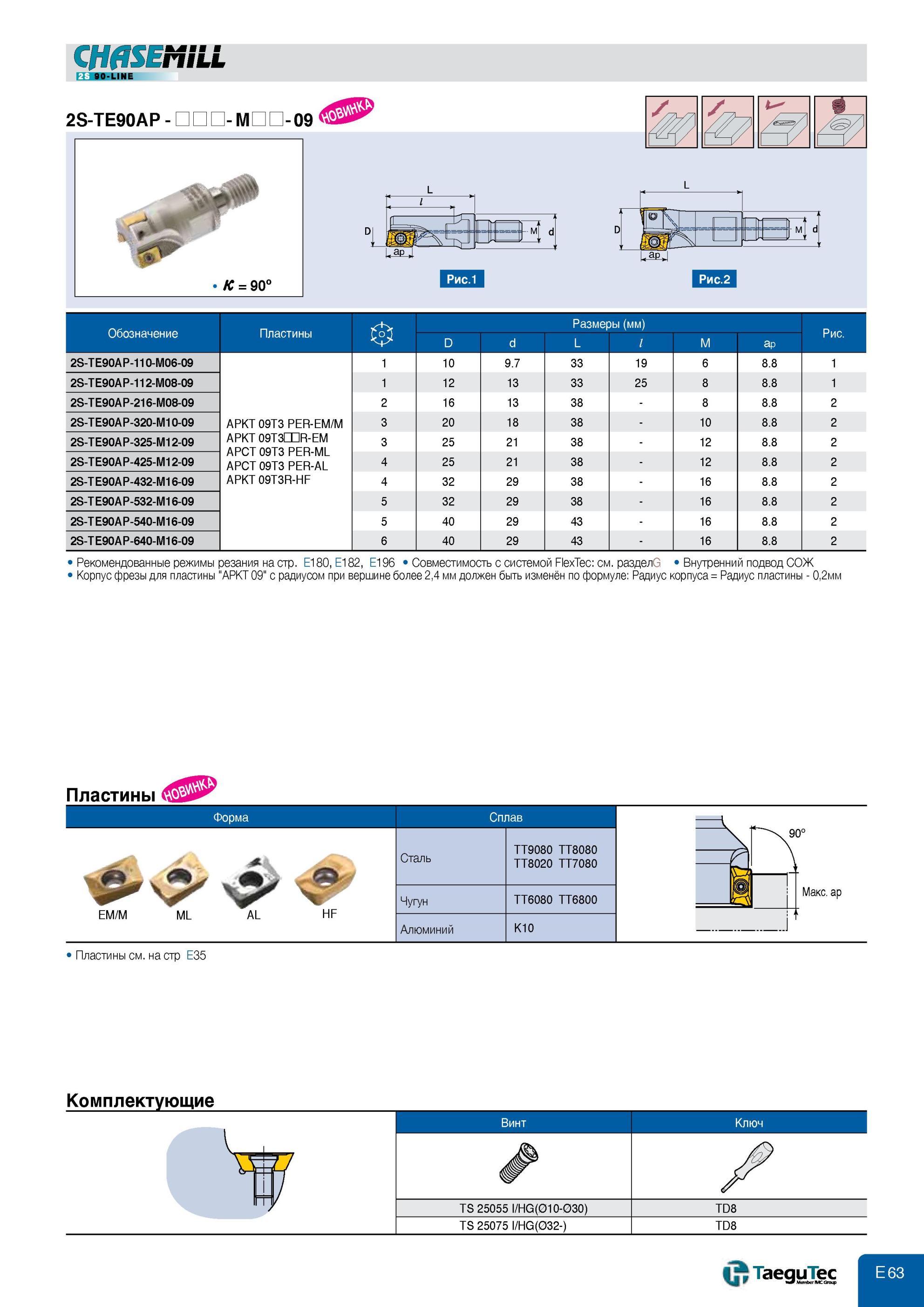

Фреза Taegutec со сменными режущими твердосплавными пластинами CHASEMILL Главный угол в плане 90 градусов Обозначение позиции Размеры Крепление фрезерной

Фреза Taegutec со сменными режущими твердосплавными пластинами CHASEMILL Главный угол в плане 90 градусов Обозначение позиции Размеры Крепление фрезерной пластины в CHASEMILL 2S-TE90AP - -M -QQ -' 1 # 1 ь- 1 / M lAi M d Обозначение Пластины Размеры (мм) Рис. D d L M ap 2S-TE90AP-110-M06-09 APKT 09T3 PER-EM/M APKT 09T3CHIR-EM APCT 09T3 PER-ML APCT 09T3 PER-AL APKT 09T3R-HF 1 10 9.7 33 19 6 8.8 1 2S-TE90AP-112-M08-09 1 12 13 33 25 8 8.8 1 2S-TE90AP-216-M08-09 2 16 13 38 - 8 8.8 2 2S-TE90AP-320-M10-09 3 20 18 38 - 10 8.8 2 2S-TE90AP-325-M12-09 3 25 21 38 - 12 8.8 2 2S-TE90AP-425-M12-09 4 25 21 38 - 12 8.8 2 2S-TE90AP-432-M16-09 4 32 29 38 - 16 8.8 2 2S-TE90AP-532-M16-09 5 32 29 38 - 16 8.8 2 2S-TE90AP-540-M16-09 5 40 29 43 - 16 8.8 2 2S-TE90AP-640-M16-09 6 40 29 43 - 16 8.8 2 1 Рекомендованные режимы резания на стр. E180, E182, E196 Совместимость с системой FlexTec см. разделG Внутренний подвод СОЖ 1 Корпус фрезы для пластины "APKT 09” с радиусом при вершине более 2,4 мм должен быть изменён по формуле Радиус корпуса = Радиус пластины - 0,2мм Пластины EM/M ML ML AL HF Сталь TT9080 TT8080 TT8020 TT7080 Чугун TT6080 TT6800 Алюминий K10 v\ I J 90° Макс. ap Пластины см. на стр E35 Сплав Форма Комплектующие Винт Ключ I / ГТу TS 25055 I/HG(010-030) TD8 TS 25075 I/HG(032-) TD8
