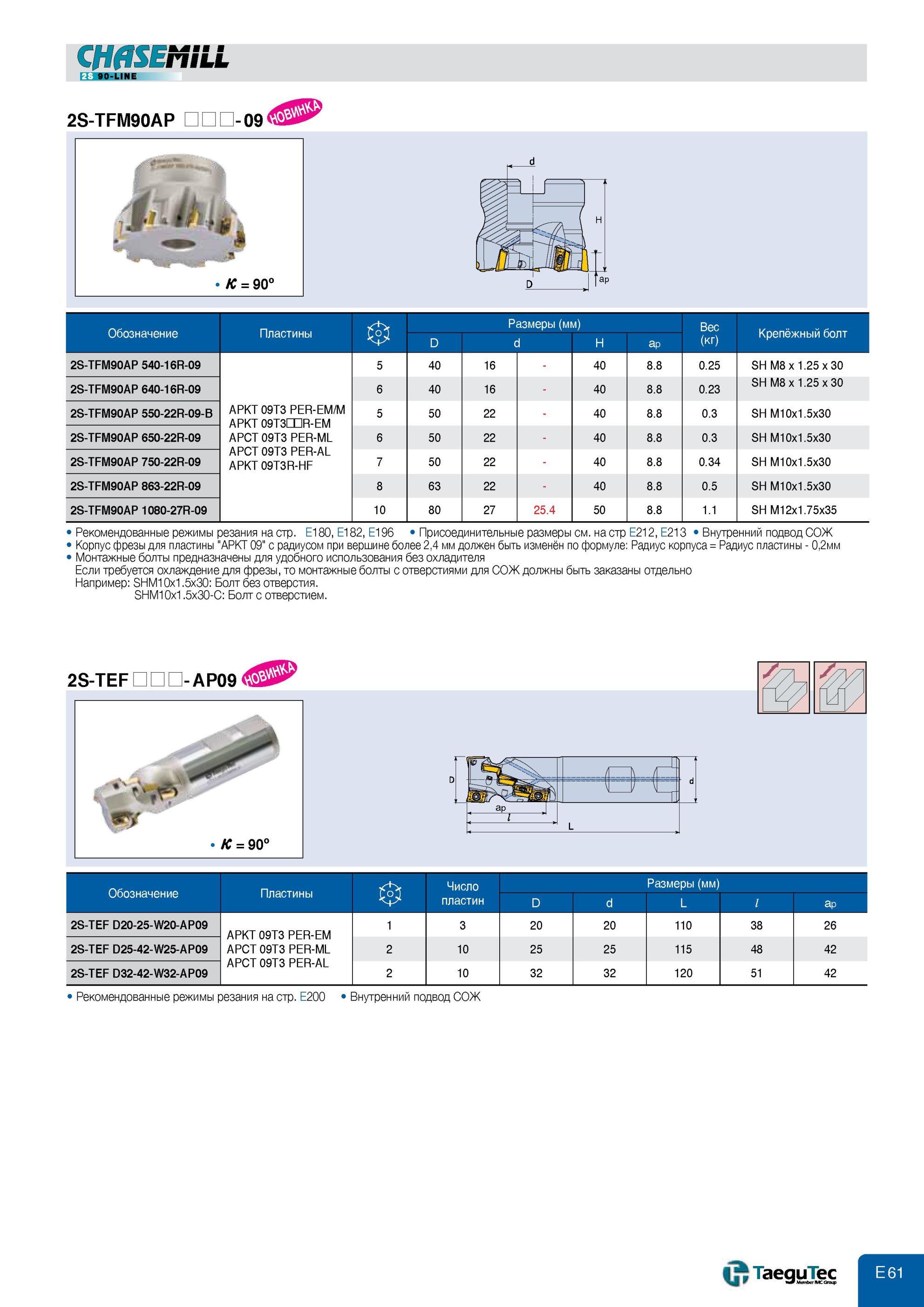

Фреза Taegutec со сменными режущими твердосплавными пластинами CHASEMILL Главный угол в плане 90 градусов Обозначение позиции Размеры крепление на оправку

Фреза Taegutec со сменными режущими твердосплавными пластинами CHASEMILL Главный угол в плане 90 градусов Обозначение позиции Размеры крепление на оправку длиннокро CHASEMILL LINE 2S-TFM90AP -09 Обозначение Пластины Размеры (мм) Вес Крепёжный болт D d H ap (кг) 2S-TFM90AP 540-16R-09 APKT 09T3 PER-EM/M APKT 09T3DHR-EM APCT 09T3 PER-ML APCT 09T3 PER-AL APKT 09T3R-HF 5 40 16 - 40 8.8 0.25 SH M8 x 1.25 x 30 2S-TFM90AP 640-16R-09 6 40 16 - 40 8.8 0.23 SH M8 x 1.25 x 30 2S-TFM90AP 550-22R-09-B 5 50 22 - 40 8.8 0.3 SH M10x1.5x30 2S-TFM90AP 650-22R-09 6 50 22 - 40 8.8 0.3 SH M10x1.5x30 2S-TFM90AP 750-22R-09 7 50 22 - 40 8.8 0.34 SH M10x1.5x30 2S-TFM90AP 863-22R-09 8 63 22 - 40 8.8 0.5 SH M10x1.5x30 2S-TFM90AP 1080-27R-09 10 80 27 25.4 50 8.8 1.1 SH M12x1.75x35 Рекомендованные режимы резания на стр. E180, E182, E196 Присоединительные размеры см. на стр E212, E213 Внутренний подвод СОЖ Корпус фрезы для пластины "APKT 09” с радиусом при вершине более 2,4 мм должен быть изменён по формуле Радиус корпуса = Радиус пластины - 0,2мм Монтажные болты предназначены для удобного использования без охладителя Если требуется охлаждение для фрезы, то монтажные болты с отверстиями для СОЖ должны быть заказаны отдельно Например SHM10x1.5x30 Болт без отверстия. SHM10x1.5x30-& Болт с отверстием. 2S-TEF -AP09 Обозначение Пластины Число Размеры (мм) пластин D d L ap 2S-TEF D20-25-W20-AP09 APKT 09T3 PER-EM APCT 09T3 PER-ML APCT 09T3 PER-AL 1 3 20 20 110 38 26 2S-TEF D25-42-W25-AP09 2 10 25 25 115 48 42 2S-TEF D32-42-W32-AP09 2 10 32 32 120 51 42 Рекомендованные режимы резания на стр. E200 Внутренний подвод СОЖ
