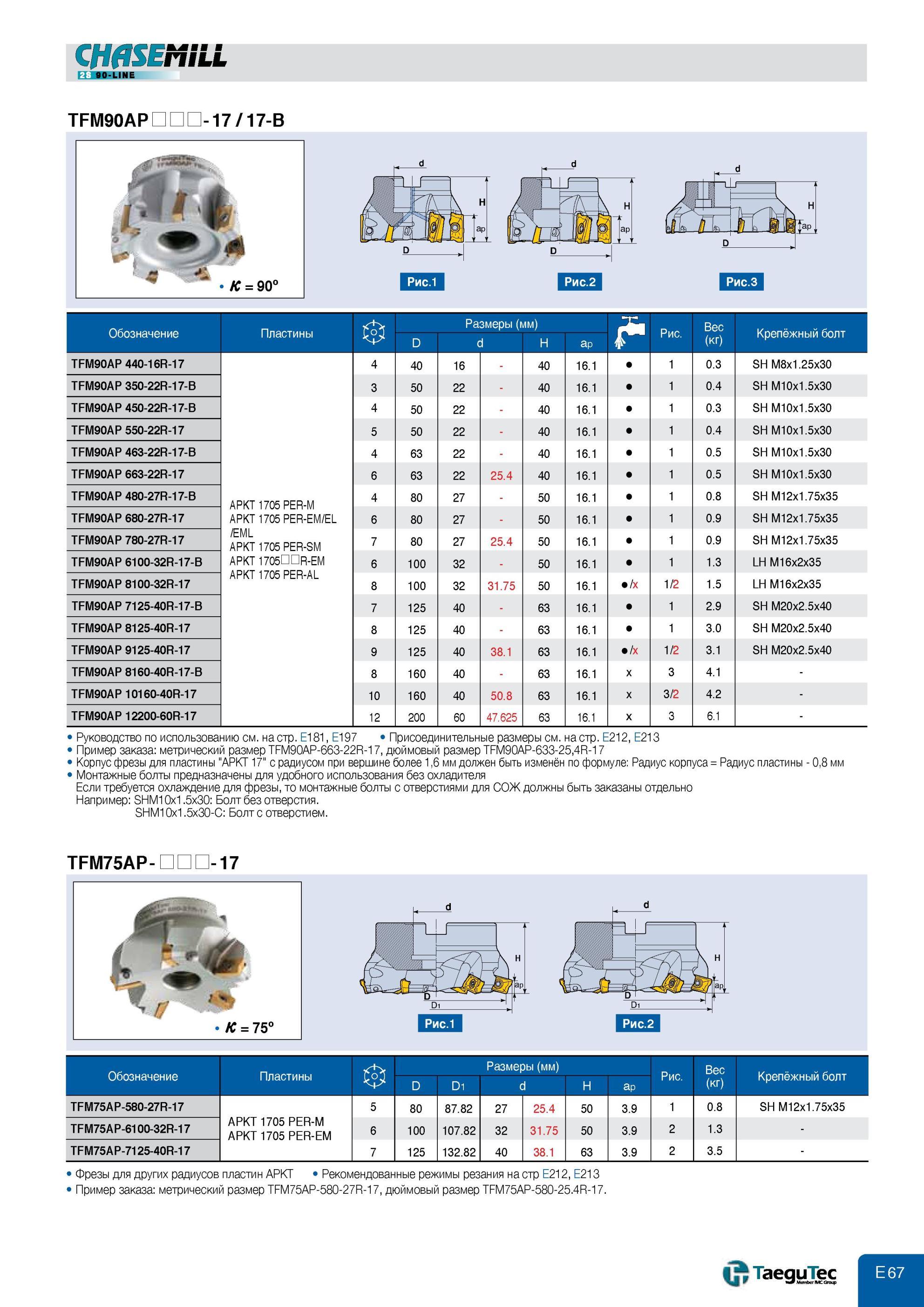

Торцовые фрезы Taegutec со сменными режущими твердосплавными пластинами CHASEMILL Главный угол в плане 90 и 75 градусов Обозначение позиции Размеры CHASEMILL V 90-LIME TFM90AP -17 / 17-B K = 90° Обозначение Пластины D Размеры (мм) d H ap jjk Рис. Вес (кг) Крепёжный болт TFM90AP 440-16R-17 APKT 1705 PER-M APKT 1705 PER-EM/EL /EML APKT 1705 PER-SM APKT 1705DDR-EM APKT 1705 PER-AL 4 40 16 - 40 16.1 1 0.3 SH M8x1.25x30 TFM90AP 350-22R-17-B 3 50 22 - 40 16.1 1 0.4 SH M10x1.5x30 TFM90AP 450-22R-17-B 4 50 22 - 40 16.1 1 0.3 SH M10x1.5x30 TFM90AP 550-22R-17 5 50 22 - 40 16.1 1 0.4 SH M10x1.5x30 TFM90AP 463-22R-17-B 4 63 22 - 40 16.1 1 0.5 SH M10x1.5x30 TFM90AP 663-22R-17 6 63 22 25.4 40 16.1 1 0.5 SH M10x1.5x30 TFM90AP 480-27R-17-B 4 80 27 - 50 16.1 1 0.8 SH M12x1.75x35 TFM90AP 680-27R-17 6 80 27 - 50 16.1 1 0.9 SH M12x1.75x35 TFM90AP 780-27R-17 7 80 27 25.4 50 16.1 1 0.9 SH M12x1.75x35 TFM90AP 6100-32R-17-B 6 100 32 - 50 16..3 LH M16x2x35 TFM90AP 8100-32R-17 8 100 32 31.75 50 16.1 /x 1/2 1.5 LH M16x2x35 TFM90AP 7125-40R-17-B 7 125 40 - 63 16.1 1 2.9 SH M20x2.5x40 TFM90AP 8125-40R-17 8 125 40 - 63 16.1 1 3.0 SH M20x2.5x40 TFM90AP 9125-40R-17 9 125 40 38.1 63 16.1 /x 1/2 3.1 SH M20x2.5x40 TFM90AP 8160-40R-17-B 8 160 40 - 63 16.1 x 3 4.1 - TFM90AP 10160-40R-17 10 160 40 50.8 63 16.1 x 3/2 4.2 - TFM90AP 12200-60R-17 12 200 60 47.625 63 16.1 x 3 6.1 - Руководство по использованию см. на стр. E181, E197 Присоединительные размеры см. на стр. E212, E213 Пример заказа метрический размер TFM90AP-663-22R-17, дюймовый размер TFM90Ap-633-25,4R-17 Корпус фрезы для пластины "APKT 17" с радиусом при вершине более 1,6 мм должен быть изменён по формуле Радиус корпуса = Радиус пластины - 0,8 мм Монтажные болты предназначены для удобного использования без охладителя Если требуется охлаждение для фрезы, то монтажные болты с отверстиями для СОЖ должны быть заказаны отдельно Например SHM10x1.5x30 Болт без отверстия. SHM10x1.5x30-C Болт с отверстием. TFM75AP- -17 Обозначение Пластины D D1 Размеры (мм) d H ap Рис. Вес (кг) Крепёжный болт TFM75AP-580-27R-17 APKT 1705 PER-M APKT 1705 PER-EM 5 80 87.82 27 25.4 50 3.9 1 0.8 SH M12x1.75x35 TFM75AP-6100-32R-17 6 100 107.82 32 31.75 50 3.9 2 1.3 - TFM75AP-7125-40R-17 7 125 132.82 40 38.1 63 3.9 2 3.5 - Фрезы для других радиусов пластин APKT Рекомендованные режимы резания на стр E212, E213 Пример заказа метрический размер TFM75AP-580-27R-17, дюймовый размер TFM75AP-580-25.4R-17. TaeguTec V F 0 Member IMC Торцовые фрезы Taegutec со сменными режущими твердосплавными пластинами CHASEMILL Главный угол в плане 90 и 75 градусов Обозначение позиции Размеры
