Державки Sandvik Контурная обработка Закрепление пластин винтом Прямая державка NF123 Угловая державка RX123 -007 Угловая державка 45 Угловая державк

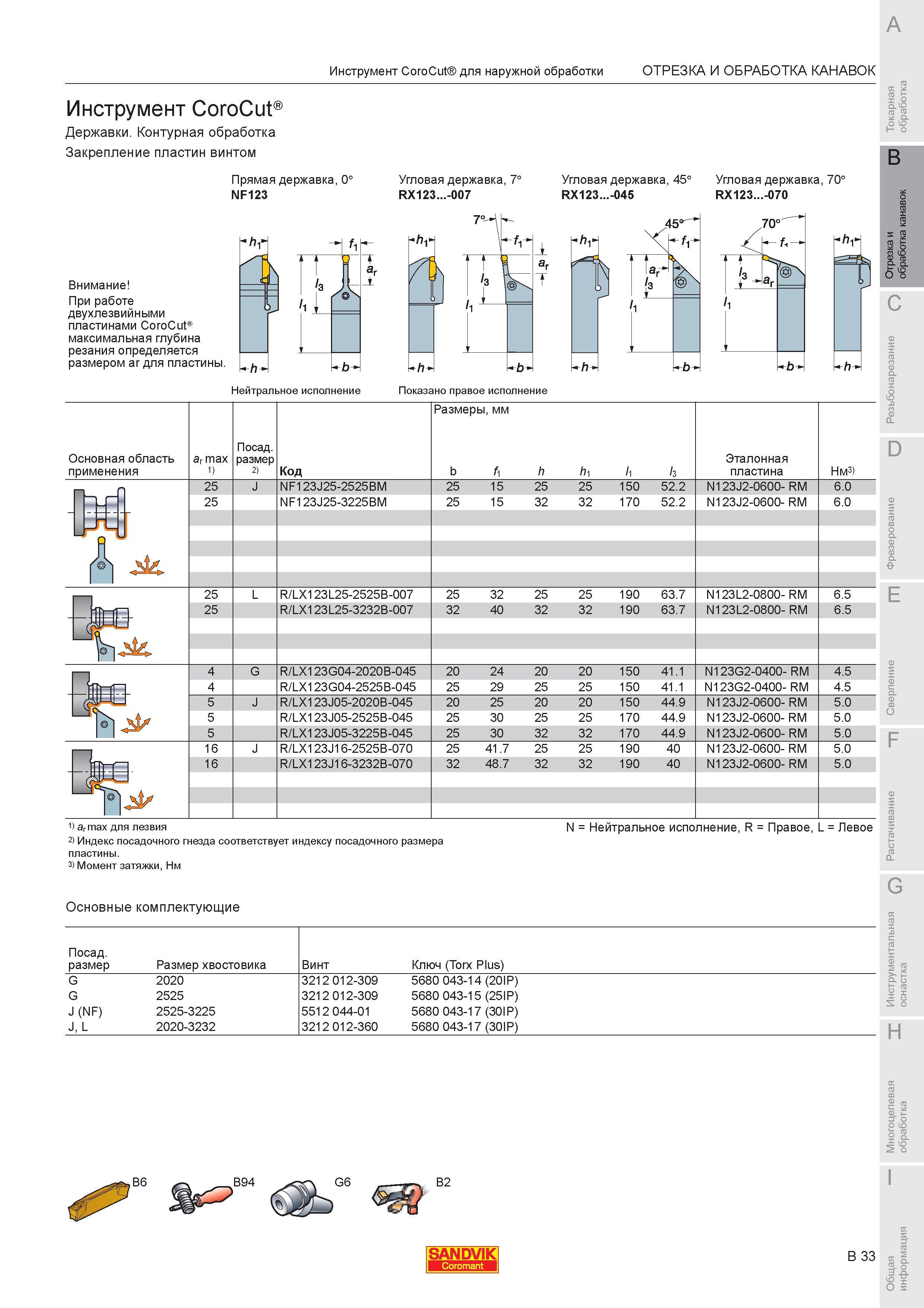

Державки Sandvik Контурная обработка Закрепление пластин винтом Прямая державка NF123 Угловая державка RX123...-007 Угловая державка 45 Угловая державка 70 RX123...-045 7' При работе двухлезвийными пластинами CoroCut максимальная глубина резания определяется размером ar для пластины. h k '1 кЬн JlH 45е..." к И RX123...-070 70.. U Нейтральное исполнение Показано правое исполнение Основная область применения ar max 1) Посадочный размер 2) Код Размеры мм b f h h1 1 3 Эталонная пластина Нм 25 J NF123J25-2525BM 25 15 25 25 150 52.2 N123J2-0600- RM 6.0 25 NF123J25-3225BM 25 15 32 32 170 52.2 N123J2-0600- RM 6.0 25 L R/LX123L25-2525B-007 25 32 25 25 190 63.7 N123L2-0800- RM 6.5 25 R/LX123L25-3232B-007 32 40 32 32 190 63.7 N123L2-0800- RM 6.5 4 G R/LX123G04-2020B-045 20 24 20 20 150 41.1 N123G2-0400- RM 4.5 4 R/LX123G04-2525B-045 25 29 25 25 150 41.1 N123G2-0400- RM 4.5 5 J R/LX123J05-2020B-045 20 25 20 20 150 44.9 N123J2-0600- RM 5.0 5 R/LX123J05-2525B-045 25 30 25 25 170 44.9 N123J2-0600- RM 5.0 5 R/LX123J05-3225B-045 25 30 32 32 170 44.9 N123J2-0600- RM 5.0 16 J R/LX123J16-2525B-070 25 41.7 25 25 190 40 N123J2-0600- RM 5.0 16 R/LX123J16-3232B-070 32 48.7 32 32 190 40 N123J2-0600- RM 5.0 1) ar max для лезвия 2) Индекс посадочного гнезда соответствует индексу посадочного размера пластины. 3) Момент затяжки Нм N Нейтральное исполнение R Правое L Левое Основные комплектующие Посадочный размер Размер хвостовика Винт Ключ (Torx Plus) G 2020 3212 012-309 5680 043-14 (20IP) G 2525 3212 012-309 5680 043-15 (25IP) J (NF) 2525-3225 5512 044-01 5680 043-17 (30IP) J L 2020-3232 3212 012-360 5680 043-17 (30IP) Инструмент CoroCut для наружной обработки ОТРЕЗКА И ОБРАБОТКА КАНАВОК Инструмент CoroCut
