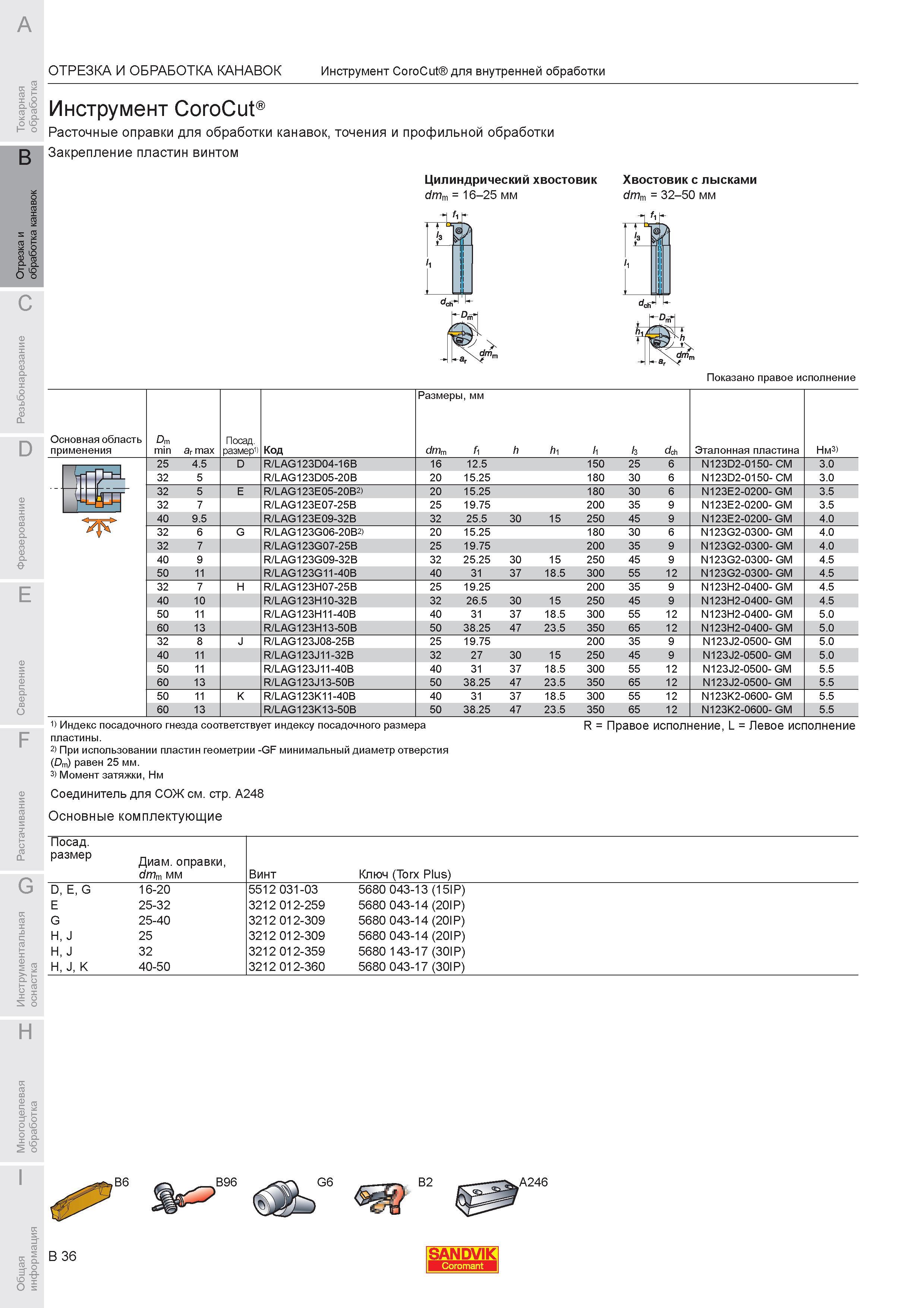

Расточные оправки Sandvik для обработки канавок точения и профильной обработки Закрепление пластин винтом Цилиндрический хвостовик Хвостовик с лысками dmm 16-25 мм dmm 32-50 мм Показано правое исполнение Dm min ar max Посадочный размер Код Размеры мм dmm fi h hi Ii I3 dch Эталонная пластина Нм 25 4.5 D R/LAG123D04-16B 16 12.5 150 25 6 N123D2-0150- CM 3.0 32 5 R/LAG123D05-20B 20 15.25 180 30 6 N123D2-0150- CM 3.0 32 5 E R/LAG123E05-20B2) 20 15.25 180 30 6 N123E2-0200- GM 3.5 32 7 R/LAG123E07-25B 25 19.75 200 35 9 N123E2-0200- GM 3.5 40 9.5 R/LAG123E09-32B 32 25.5 30 15 250 45 9 N123E2-0200- GM 4.0 32 6 G R/LAG123G06-20B2) 20 15.25 180 30 6 N123G2-0300- GM 4.0 32 7 R/LAG123G07-25B 25 19.75 200 35 9 N123G2-0300- GM 4.0 40 9 R/LAG123G09-32B 32 25.25 30 15 250 45 9 N123G2-0300- GM 4.5 50 11 R/LAG123G11-40B 40 31 37 18.5 300 55 12 N123G2-0300- GM 4.5 32 7 H R/LAG123H07-25B 25 19.25 200 35 9 N123H2-0400- GM 4.5 40 10 R/LAG123H10-32B 32 26.5 30 15 250 45 9 N123H2-0400- GM 4.5 50 11 R/LAG123H11-40B 40 31 37 18.5 300 55 12 N123H2-0400- GM 5.0 60 13 R/LAG123H13-50B 50 38.25 47 23.5 350 65 12 N123H2-0400- GM 5.0 32 8 J R/LAG123J08-25B 25 19.75 200 35 9 N123J2-0500- GM 5.0 40 11 R/LAG123J11-32B 32 27 30 15 250 45 9 N123J2-0500- GM 5.0 50 11 R/LAG123J11-40B 40 31 37 18.5 300 55 12 N123J2-0500- GM 5.5 60 13 R/LAG123J13-50B 50 38.25 47 23.5 350 65 12 N123J2-0500- GM 5.5 50 11 K R/LAG123K11-40B 40 31 37 18.5 300 55 12 N123K2-0600- GM 5.5 60 13 R/LAG123K13-50B 50 38.25 47 23.5 350 65 12 N123K2-0600- GM 5.5 Основная область применения 1) Индекс посадочного гнезда соответствует индексу посадочного размера пластины. 2) При использовании пластин геометрии -GF минимальный диаметр отверстия (Dm) равен 25 мм. 3) Момент затяжки Нм Соединитель для СОЖ см. стр. A248 Основные комплектующие R Правое исполнение L Левое исполнение Посадочный размер Диаметр оправки dmm мм Винт Ключ (Torx Plus) D E G 16-20 5512 031-03 5680 043-13 (15IP) E 25-32 3212 012-259 5680 043-14 (20IP) G 25-40 3212 012-309 5680 043-14 (20IP) H J 25 3212 012-309 5680 043-14 (20IP) H J 32 3212 012-359 5680 143-17 (30IP) H J K 40-50 3212 012-360 5680 043-17 (30IP) ОТРЕЗКА И ОБРАБОТКА КАНАВОК Инструмент CoroCut для внутренней обработки Инструмент CoroCut
