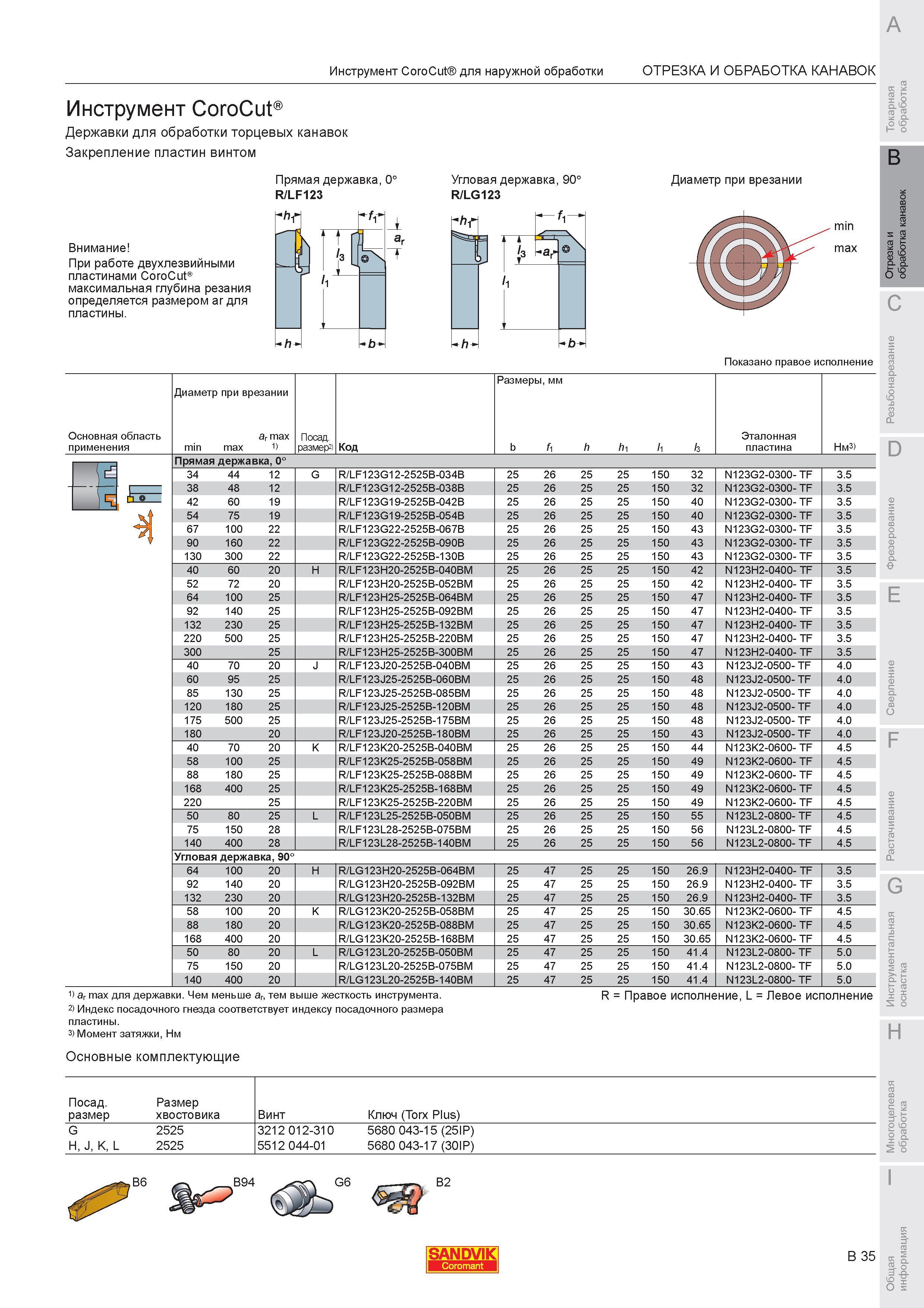

Державки токарные Sandvik для обработки торцевых канавок Закрепление пластин винтом Прямая державка R/LF123 Угловая державка 90 R/LG123 Диаметр при врезании При работе двухлезвийными пластинами CoroCut максимальная глубина резания определяется размером ar для пластины. Т и V3 а 1 I' -Ь Показано правое исполнение Диаметр при врезании ar max min max 1) Посадочный размер Код Размеры мм b fi h hi Ii I3 Эталонная пластина Нм Прямая державка 0 34 44 12 G R/LF123G12-2525B-034B 25 26 25 25 150 32 N123G2-0300- TF 3.5 38 48 12 R/LF123G12-2525B-038B 25 26 25 25 150 32 N123G2-0300- TF 3.5 42 60 19 R/LF123G19-2525B-042B 25 26 25 25 150 40 N123G2-0300- TF 3.5 54 75 19 R/LF123G19-2525B-054B 25 26 25 25 150 40 N123G2-0300- TF 3.5 67 100 22 R/LF123G22-2525B-067B 25 26 25 25 150 43 N123G2-0300- TF 3.5 90 160 22 R/LF123G22-2525B-090B 25 26 25 25 150 43 N123G2-0300- TF 3.5 130 300 22 R/LF123G22-2525B-130B 25 26 25 25 150 43 N123G2-0300- TF 3.5 40 60 20 H R/LF123H20-2525B-040BM 25 26 25 25 150 42 N123H2-0400- TF 3.5 52 72 20 R/LF123H20-2525B-052BM 25 26 25 25 150 42 N123H2-0400- TF 3.5 64 100 25 R/LF123H25-2525B-064BM 25 26 25 25 150 47 N123H2-0400- TF 3.5 92 140 25 R/LF123H25-2525B-092BM 25 26 25 25 150 47 N123H2-0400- TF 3.5 132 230 25 R/LF123H25-2525B-132BM 25 26 25 25 150 47 N123H2-0400- TF 3.5 220 500 25 R/LF123H25-2525B-220BM 25 26 25 25 150 47 N123H2-0400- TF 3.5 300 25 R/LF123H25-2525B-300BM 25 26 25 25 150 47 N123H2-0400- TF 3.5 40 70 20 J R/LF123J20-2525B-040BM 25 26 25 25 150 43 N123J2-0500- TF 4.0 60 95 25 R/LF123J25-2525B-060BM 25 26 25 25 150 48 N123J2-0500- TF 4.0 85 130 25 R/LF123J25-2525B-085BM 25 26 25 25 150 48 N123J2-0500- TF 4.0 120 180 25 R/LF123J25-2525B-120BM 25 26 25 25 150 48 N123J2-0500- TF 4.0 175 500 25 R/LF123J25-2525B-175BM 25 26 25 25 150 48 N123J2-0500- TF 4.0 180 20 R/LF123J20-2525B-180BM 25 26 25 25 150 43 N123J2-0500- TF 4.0 40 70 20 K R/LF123K20-2525B-040BM 25 26 25 25 150 44 N123K2-0600- TF 4.5 58 100 25 R/LF123K25-2525B-058BM 25 26 25 25 150 49 N123K2-0600- TF 4.5 88 180 25 R/LF123K25-2525B-088BM 25 26 25 25 150 49 N123K2-0600- TF 4.5 168 400 25 R/LF123K25-2525B-168BM 25 26 25 25 150 49 N123K2-0600- TF 4.5 220 25 R/LF123K25-2525B-220BM 25 26 25 25 150 49 N123K2-0600- TF 4.5 50 80 25 L R/LF123L25-2525B-050BM 25 26 25 25 150 55 N123L2-0800- TF 4.5 75 150 28 R/LF123L28-2525B-075BM 25 26 25 25 150 56 N123L2-0800- TF 4.5 140 400 28 R/LF123L28-2525B-140BM 25 26 25 25 150 56 N123L2-0800- TF 4.5 Угловая державка 90 64 100 20 H R/LG123H20-2525B-064BM 25 47 25 25 150 26.9 N123H2-0400- TF 3.5 92 140 20 R/LG123H20-2525B-092BM 25 47 25 25 150 26.9 N123H2-0400- TF 3.5 132 230 20 R/LG123H20-2525B-132BM 25 47 25 25 150 26.9 N123H2-0400- TF 3.5 58 100 20 K R/LG123K20-2525B-058BM 25 47 25 25 150 30.65 N123K2-0600- TF 4.5 88 180 20 R/LG123K20-2525B-088BM 25 47 25 25 150 30.65 N123K2-0600- TF 4.5 168 400 20 R/LG123K20-2525B-168BM 25 47 25 25 150 30.65 N123K2-0600- TF 4.5 50 80 20 L R/LG123L20-2525B-050BM 25 47 25 25 150 41.4 N123L2-0800- TF 5.0 75 150 20 R/LG123L20-2525B-075BM 25 47 25 25 150 41.4 N123L2-0800- TF 5.0 140 400 20 R/LG123L20-2525B-140BM 25 47 25 25 150 41.4 N123L2-0800- TF 5.0 Основная область применения 1) ar max для державки. Чем меньше ar тем 2) Индекс посадочного гнезда соответствует пластины. 3) Момент затяжки Нм выше жесткость инструмента. индексу посадочного размера R Правое исполнение L Левое исполнение Основные комплектующие Посад. Размер размер хвостовика Винт Ключ (Torx Plus) G 2525 3212 012-310 5680 043-15 (25IP) H J K L 2525 5512 044-01 5680 043-17 (30IP) Инструмент CoroCut для наружной обработки ОТРЕЗКА И ОБРАБОТКА КАНАВОК Инструмент CoroCut
