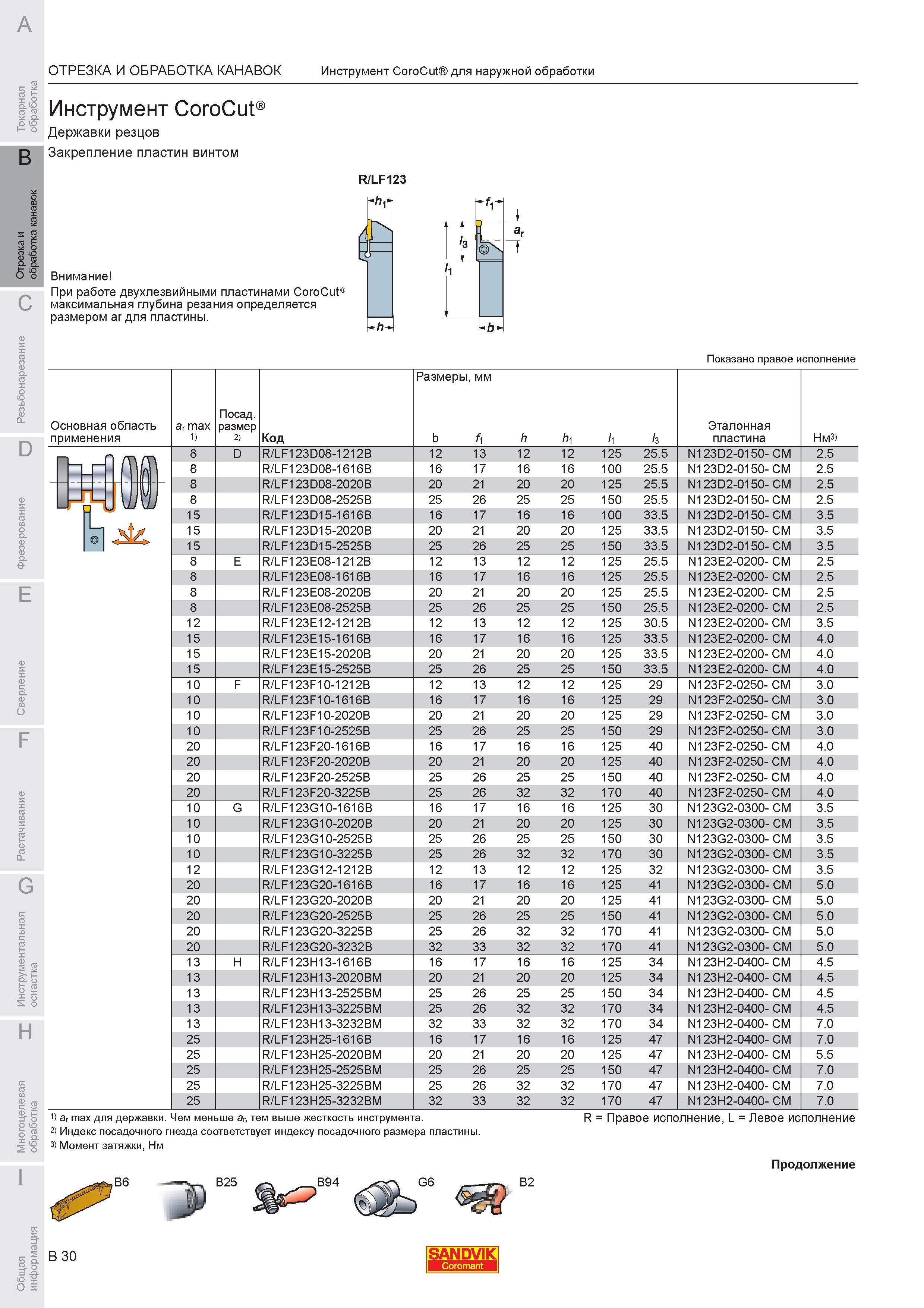

Инструмент токарный Sandvik CoroCut Державки резцов Закрепление пластин винтом R/LF123 -ftil При работе двухлезвийными пластинами CoroCut максимальна

Инструмент токарный Sandvik CoroCut Державки резцов Закрепление пластин винтом R/LF123 -ftil При работе двухлезвийными пластинами CoroCut максимальная глубина резания определяется размером ar для пластины. t I3 N V Показано правое исполнение ar max 1) Посадочный размер 2) Код Размеры мм b f1 h hi 1 3 Эталонная пластина Нм 8 D R/LF123D08-1212B 12 13 12 12 125 25.5 N123D2-0150- CM 2.5 8 R/LF123D08-1616B 16 17 16 16 100 25.5 N123D2-0150- CM 2.5 8 R/LF123D08-2020B 20 21 20 20 125 25.5 N123D2-0150- CM 2.5 8 R/LF123D08-2525B 25 26 25 25 150 25.5 N123D2-0150- CM 2.5 15 R/LF123D15-1616B 16 17 16 16 100 33.5 N123D2-0150- CM 3.5 15 R/LF123D15-2020B 20 21 20 20 125 33.5 N123D2-0150- CM 3.5 15 R/LF123D15-2525B 25 26 25 25 150 33.5 N123D2-0150- CM 3.5 8 E R/LF123E08-1212B 12 13 12 12 125 25.5 N123E2-0200- CM 2.5 8 R/LF123E08-1616B 16 17 16 16 125 25.5 N123E2-0200- CM 2.5 8 R/LF123E08-2020B 20 21 20 20 125 25.5 N123E2-0200- CM 2.5 8 R/LF123E08-2525B 25 26 25 25 150 25.5 N123E2-0200- CM 2.5 12 R/LF123E12-1212B 12 13 12 12 125 30.5 N123E2-0200- CM 3.5 15 R/LF123E15-1616B 16 17 16 16 125 33.5 N123E2-0200- CM 4.0 15 R/LF123E15-2020B 20 21 20 20 125 33.5 N123E2-0200- CM 4.0 15 R/LF123E15-2525B 25 26 25 25 150 33.5 N123E2-0200- CM 4.0 10 F R/LF123F10-1212B 12 13 12 12 125 29 N123F2-0250- CM 3.0 10 R/LF123F10-1616B 16 17 16 16 125 29 N123F2-0250- CM 3.0 10 R/LF123F10-2020B 20 21 20 20 125 29 N123F2-0250- CM 3.0 10 R/LF123F10-2525B 25 26 25 25 150 29 N123F2-0250- CM 3.0 20 R/LF123F20-1616B 16 17 16 16 125 40 N123F2-0250- CM 4.0 20 R/LF123F20-2020B 20 21 20 20 125 40 N123F2-0250- CM 4.0 20 R/LF123F20-2525B 25 26 25 25 150 40 N123F2-0250- CM 4.0 20 R/LF123F20-3225B 25 26 32 32 170 40 N123F2-0250- CM 4.0 10 G R/LF123G10-1616B 16 17 16 16 125 30 N123G2-0300- CM 3.5 10 R/LF123G10-2020B 20 21 20 20 125 30 N123G2-0300- CM 3.5 10 R/LF123G10-2525B 25 26 25 25 150 30 N123G2-0300- CM 3.5 10 R/LF123G10-3225B 25 26 32 32 170 30 N123G2-0300- CM 3.5 12 R/LF123G12-1212B 12 13 12 12 125 32 N123G2-0300- CM 3.5 20 R/LF123G20-1616B 16 17 16 16 125 41 N123G2-0300- CM 5.0 20 R/LF123G20-2020B 20 21 20 20 125 41 N123G2-0300- CM 5.0 20 R/LF123G20-2525B 25 26 25 25 150 41 N123G2-0300- CM 5.0 20 R/LF123G20-3225B 25 26 32 32 170 41 N123G2-0300- CM 5.0 20 R/LF123G20-3232B 32 33 32 32 170 41 N123G2-0300- CM 5.0 13 H R/LF123H13-1616B 16 17 16 16 125 34 N123H2-0400- CM 4.5 13 R/LF123H13-2020BM 20 21 20 20 125 34 N123H2-0400- CM 4.5 13 R/LF123H13-2525BM 25 26 25 25 150 34 N123H2-0400- CM 4.5 13 R/LF123H13-3225BM 25 26 32 32 170 34 N123H2-0400- CM 4.5 13 R/LF123H13-3232BM 32 33 32 32 170 34 N123H2-0400- CM 7.0 25 R/LF123H25-1616B 16 17 16 16 125 47 N123H2-0400- CM 7.0 25 R/LF123H25-2020BM 20 21 20 20 125 47 N123H2-0400- CM 5.5 25 R/LF123H25-2525BM 25 26 25 25 150 47 N123H2-0400- CM 7.0 25 R/LF123H25-3225BM 25 26 32 32 170 47 N123H2-0400- CM 7.0 25 R/LF123H25-3232BM 32 33 32 32 170 47 N123H2-0400- CM 7.0 Основная область применения 1) ar max для державки. Чем меньше эг тем выше жесткость инструмента. 2) Индекс посадочного гнезда соответствует индексу посадочного размера пластины. 3) Момент затяжки Нм B6 R Правое исполнение L Левое исполнение B25 B94 G6 B2 B 30 SANDVIK ОТРЕЗКА И ОБРАБОТКА КАНАВОК Инструмент CoroCut для наружной обработки
