Державка расточная Walter SCLCR/L для режущих сменных пластин с задними углами Внутренняя обработка Цилиндрический хвостовик с лыской Крепление винтом через отверстие Каталог WALTER 2013 Дополнение Стр. A-109 0113 Lab2u

Обновлено 2020-06-18 06:21:33

Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system WALTER \| Каталог WALTER 2013 Дополнение к общему (Всего 832 стр.)

Державка расточная Walter SCLCR/L для режущих сменных пластин с задними углами Внутренняя обработка Цилиндрический хвостовик с лыской Крепление винтом через отверстие 113 Каталог WALTER 2013 Дополнение к общему Стр.A-109

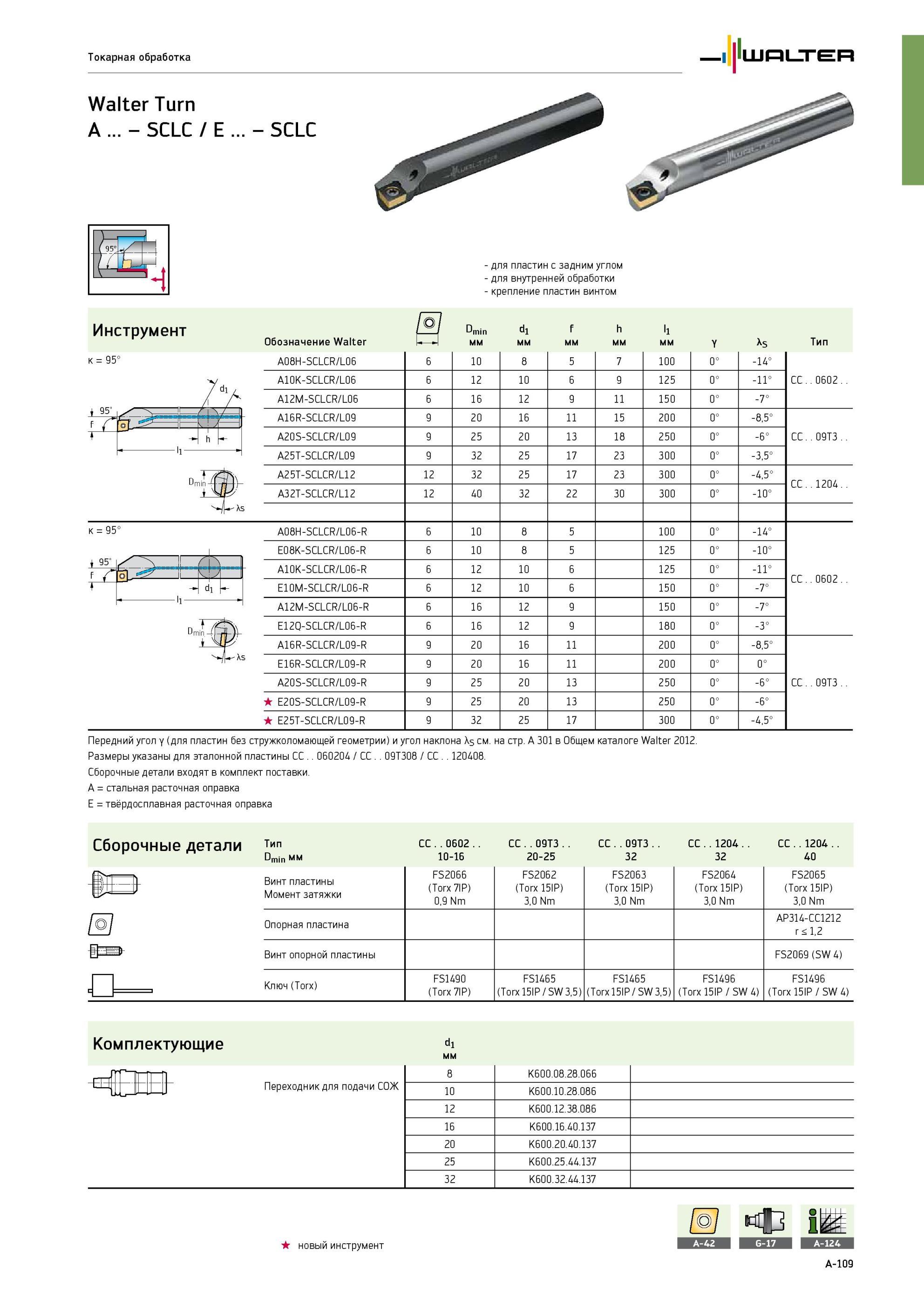

Державка расточная Walter SCLCR/L для режущих сменных пластин с задними углами Внутренняя обработка Цилиндрический хвостовик с лыской Крепление винтом через отверстие Державка расточная Walter SCLCR/L для режущих сменных пластин с задними углами Внутренняя обработка Цилиндрический хвостовик с лыской Крепление винтом через отверстие _ Токарная обработка Walter Turn A - SCLC E - SCLC для пластин с задним углом для внутренней обработки крепление пластин винтом Инструмент Обозначение Walter Dmin - J мм d1 мм f мм h мм l1 мм Y Тип к = 95° 95° 4. /V 1 j h - A08H-SCLCR/L06 6 10 8 5 7 100 0° -14° CC 0602.. A10K-SCLCR/L06 6 12 10 6 9 125 0° -11° A12M-SCLCR/L06 6 16 12 9 11 150 0° -7° A16R-SCLCR/L09 9 20 16 11 15 200 0° -8,5° CC..09T3.. A20S-SCLCR/L09 9 25 20 13 18 250 0° -6° A25T-SCLCR/L09 9 32 25 17 23 300 0° -3,5° A25T-SCLCR/L12 12 32 25 17 23 300 0° -4,5° CC..1204.. A32T-SCLCR/L12 12 40 32 22 30 300 0° -10° A08H-SCLCR/L06-R 6 10 8 5 100 0° -14° CC..0602.. E08K-SCLCR/L06-R 6 10 8 5 125 0° -10° A10K-SCLCR/L06-R 6 12 10 6 125 0° -11° E10M-SCLCR/L06-R 6 12 10 6 150 0° -7° A12M-SCLCR/L06-R 6 16 12 9 150 0° -7° E12Q-SCLCR/L06-R 6 16 12 9 180 0° -3° A16R-SCLCR/L09-R 9 20 16 11 200 0° -8,5° CC..09T3 E16R-SCLCR/L09-R 9 20 16 11 200 0° 0° A20S-SCLCR/L09-R 9 25 20 13 250 0° -6° E20S-SCLCR/L09-R 9 25 20 13 250 0° -6° E25T-SCLCR/L09-R 9 32 25 17 300 0° -4,5° к = 95° Передний угол y (для пластин без стружколомающей геометрии) и угол наклона \s см. на стр. A 301 в Общем каталоге Walter 2012. Размеры указаны для эталонной пластины CC 060204 CC 09T308 CC 120408. Сборочные детали входят в комплект поставки. A = стальная расточная оправка E = твёрдосплавная расточная оправка и D Сборочные детали Тип Dmin мм CC..0602.. 10-16 CC 09T3 20-25 CC 09T3 32 CC 1204 32 4 0 20 1 4 C C Винт пластины Момент затяжки FS2066 (Torx 7IP) 0,9 Nm FS2062 (Torx 15IP) 3,0 Nm FS2063 (Torx 15IP) 3,0 Nm FS2064 (Torx 15IP) 3,0 Nm FS2065 (Torx 15IP) 3,0 Nm Опорная пластина AP314-CC1212 r 1,2 Винт опорной пластины FS2069 (SW 4) Ключ (Torx) FS1490 (Torx 7IP) FS1465 (Torx 15IP SW 3,5) FS1465 (Torx 15IP SW 3,5) FS1496 (Torx 15IP SW 4) FS1496 (Torx 15IP SW 4) Комплектующие di мм 8 K600.08.28.066 Переходник для подачи СОЖ 10 K600.10.28.086 12 K600.12.38.086 16 K600.16.40.137 20 K600.20.40.137 25 K600.25.44.137 32 K600.32.44.137 новый инструмент HSBSBH A-109
