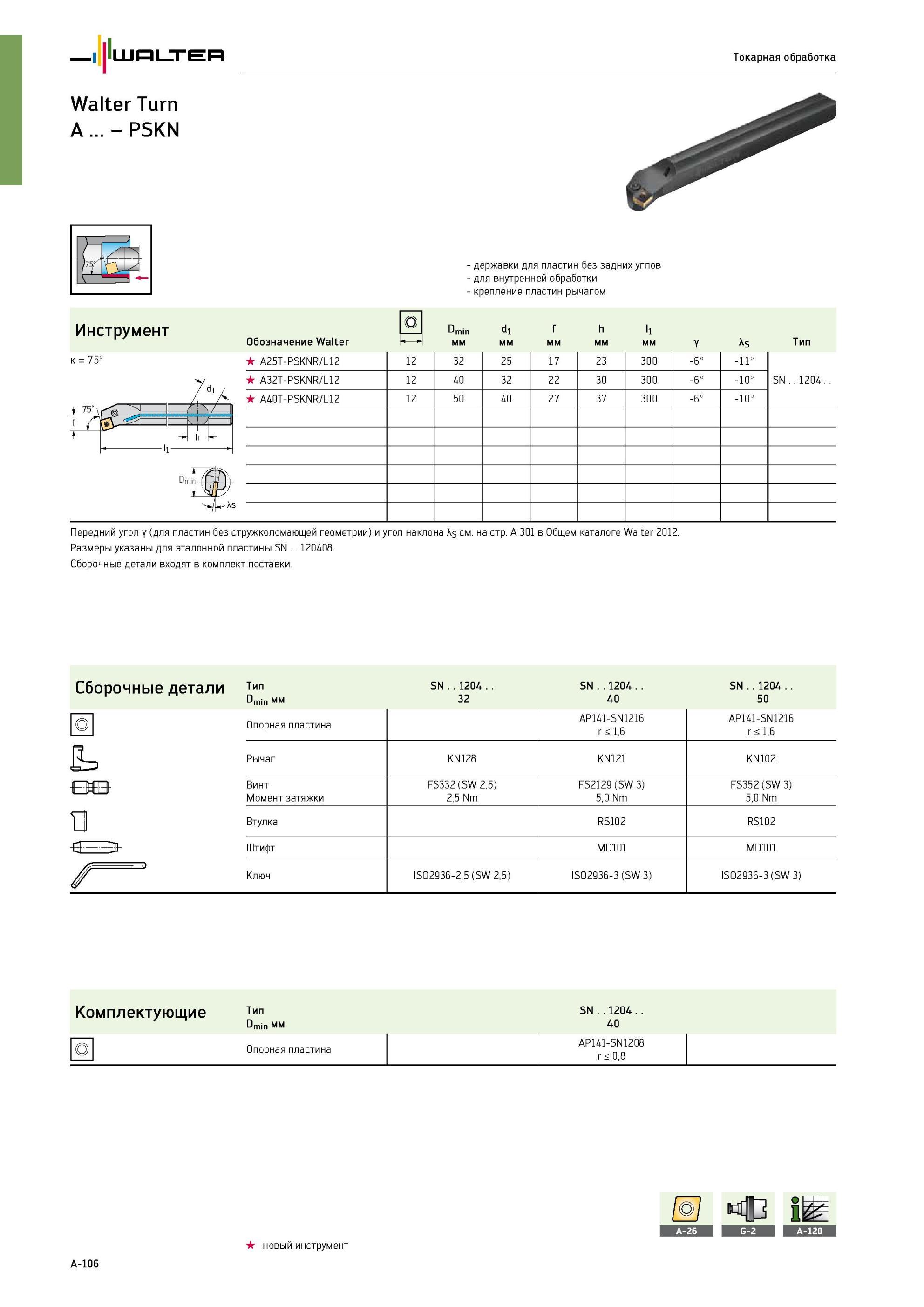

PSKNR/L Резец расточной Walter для сменных режущих пластин без задних углов Внутренняя обработка Цилиндрический хвостовик с лыской Крепление рычагом за отверстие 110 Каталог WALTER 2013 Дополнение к общему Стр.A-106
PSKNR/L Резец расточной Walter для сменных режущих пластин без задних углов Внутренняя обработка Цилиндрический хвостовик с лыской Крепление рычагом за отверстие PSKNR/L Резец расточной Walter для сменных режущих пластин без задних углов Внутренняя обработка Цилиндрический хвостовик с лыской Крепление рычагом за отверстие _ Walter Turn A - PSKN державки для пластин без задних углов для внутренней обработки крепление пластин рычагом Инструмент Обозначение Walter о I Dmin мм d1 мм f мм h мм l1 мм Y Тип к = 75° A25T-PSKNR/L12 12 32 25 17 23 300 -6° -11° SN 1204.. A32T-PSKNR/L12 12 40 32 22 30 300 -6° -10° A40T-PSKNR/L12 12 50 40 27 37 300 -6° -10° Передний угол y (для пластин без стружколомающей геометрии) и угол наклона \s см. на стр. A 301 в Общем каталоге Walter 2012. Размеры указаны для эталонной пластины SN 120408. Сборочные детали входят в комплект поставки. Сборочные детали Тип Dmin мм SN 1204 32 SN 1204 40 SN 1204 50 О Опорная пластина AP141-SN1216 r 1,6 AP141-SN1216 r 1,6 JL Рычаг KN128 KN121 KN102 -RtfR- Винт FS332 (SW 2,5) FS2129 (SW 3) FS352 (SW 3) Момент затяжки 2,5 Nm 5,0 Nm 5,0 Nm n Втулка RS102 RS102 -tf- ЕЗЭ- Штифт MD101 MD101 Ключ ISO2936-2,5 (SW 2,5) ISO2936-3 (SW 3) ISO2936-3 (SW 3) Комплектующие Тип SN 1204 Dmin мм 40 О Опорная пластина AP141-SN1208 r 0,8 новый инструмент A-106 Токарная обработка
