Державка расточная Walter SDUCR/L для режущих сменных пластин с задними углами Внутренняя обработка Цилиндрический хвостовик с лыской Крепление винтом через отверстие Каталог WALTER 2013 Дополнение Стр. A-110 0114 Lab2u

Обновлено 2020-06-18 06:21:33

Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system WALTER \| Каталог WALTER 2013 Дополнение к общему (Всего 832 стр.)

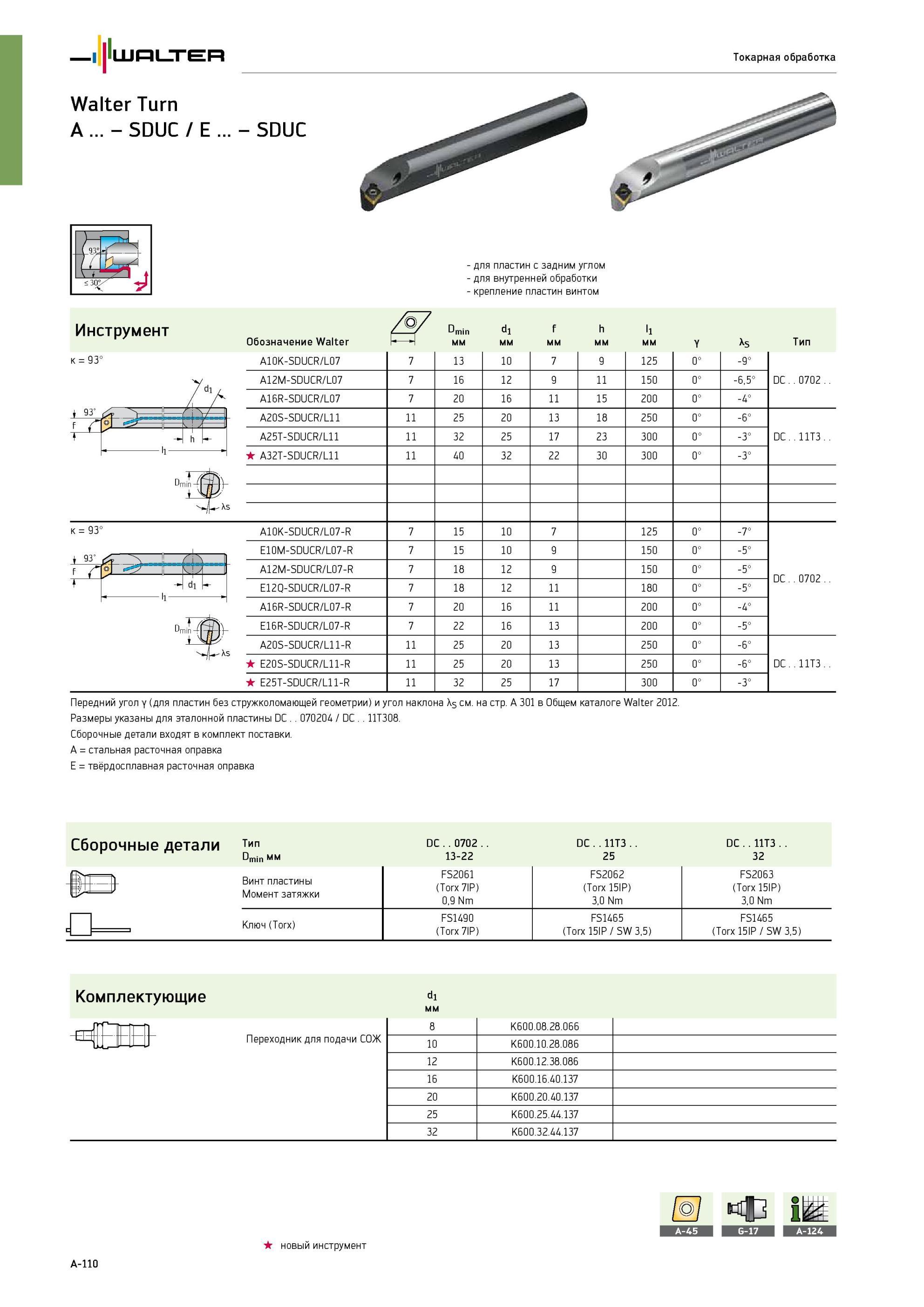

Державка расточная Walter SDUCR/L для режущих сменных пластин с задними углами Внутренняя обработка Цилиндрический хвостовик с лыской Крепление винтом через отверстие 114 Каталог WALTER 2013 Дополнение к общему Стр.A-110
Державка расточная Walter SDUCR/L для режущих сменных пластин с задними углами Внутренняя обработка Цилиндрический хвостовик с лыской Крепление винтом через отверстие Державка расточная Walter SDUCR/L для режущих сменных пластин с задними углами Внутренняя обработка Цилиндрический хвостовик с лыской Крепление винтом через отверстие _ Токарная обработка Walter Turn A - SDUC E - SDUC к = 93° для пластин с задним углом для внутренней обработки крепление пластин винтом Инструмент Обозначение Walter /о/ Dmin мм d1 мм f мм h мм l1 мм Y Тип A10K-SDUCR/L07 7 13 10 7 9 125 0° -9° DC..0702 A12M-SDUCR/L07 7 16 12 9 11 150 0° -6,5° A16R-SDUCR/L07 7 20 16 11 15 200 0° -4° A20S-SDUCR/L11 11 25 20 13 18 250 0° -6° DC..11T3.. A25T-SDUCR/L11 11 32 25 17 23 300 0° -3° A32T-SDUCR/L11 11 40 32 22 30 300 0° -3° A10K-SDUCR/L07-R 7 15 10 7 125 0° -7° DC..0702 E10M-SDUCR/L07-R 7 15 10 9 150 0° -5° A12M-SDUCR/L07-R 7 18 12 9 150 0° -5° E12Q-SDUCR/L07-R 7 18 12 11 180 0° -5° A16R-SDUCR/L07-R 7 20 16 11 200 0° -4° E16R-SDUCR/L07-R 7 22 16 13 200 0° -5° A20S-SDUCR/L11-R 11 25 20 13 250 0° -6° DC..11T3.. E20S-SDUCR/L11-R 11 25 20 13 250 0° -6° E25T-SDUCR/L11-R 11 32 25 17 300 0° -3° к = 93° 93'Л f W J c= - 4 j/ t li di - Передний угол y (для пластин без стружколомающей геометрии) и угол наклона \s см. на стр. A 301 в Общем каталоге Walter 2012. Размеры указаны для эталонной пластины DC 070204 DC 11T308. Сборочные детали входят в комплект поставки. A = стальная расточная оправка E = твёрдосплавная расточная оправка и Сборочные детали Тип Dmin мм Винт пластины Момент затяжки Ключ (Torx) DC 0702 DC 11T3 DC 11T3 13-22 25 32 FS2061 FS2062 FS2063 (Torx 7IP) (Torx 15IP) (Torx 15IP) 0,9 Nm 3,0 Nm 3,0 Nm FS1490 FS1465 FS1465 (Torx 7IP) (Torx 15IP SW 3,5) (Torx 15IP SW 3,5) Комплектующие d1 мм -еЦ Переходник для подачи СОЖ 8 K600.08.28.066 10 K600.10.28.086 12 K600.12.38.086 16 K600.16.40.137 20 K600.20.40.137 25 K600.25.44.137 32 K600.32.44.137 новый инструмент A-110
