Оправка расточная Walter STFCR/L для режущих сменных пластин с задними углами Внутренняя обработка Цилиндрический хвостовик с лыской Крепление винтом через отверстие

Оправка расточная Walter STFCR/L для режущих сменных пластин с задними углами Внутренняя обработка Цилиндрический хвостовик с лыской Крепление винтом через отверстие

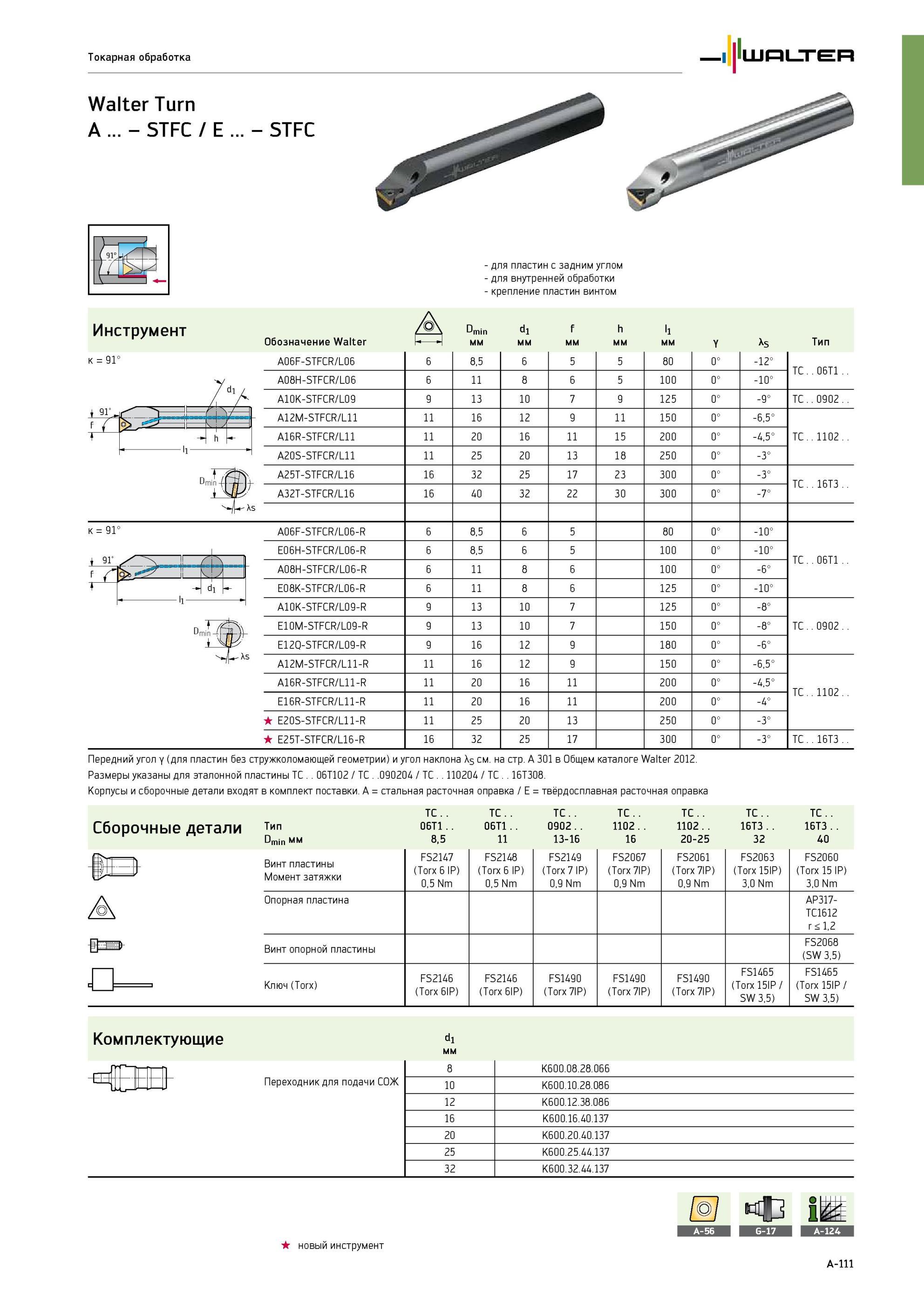

Оправка расточная Walter STFCR/L для режущих сменных пластин с задними углами Внутренняя обработка Цилиндрический хвостовик с лыской Крепление винтом через отверстие _ Токарная обработка Walter Walter Turn A - STFC E - STFC для пластин с задним углом для внутренней обработки крепление пластин винтом Инструмент Обозначение Walter 'Q\ Dmin > -1 мм d1 мм f мм h мм l1 мм Y Тип к = 91° A06F-STFCR/L06 6 8,5 6 5 5 80 0° -12° TC..06T1 A08H-STFCR/L06 6 11 8 6 5 100 0° -10° A10K-STFCR/L09 9 13 10 7 9 125 0° -9° TC..0902 A12M-STFCR/L11 11 16 12 9 11 150 0° -6,5° TC..1102 A16R-STFCR/L11 11 20 16 11 15 200 0° -4,5° A20S-STFCR/L11 11 25 20 13 18 250 0° -3° A25T-STFCR/L16 16 32 25 17 23 300 0° -3° TC..16T3 A32T-STFCR/L16 16 40 32 22 30 300 0° -7° A06F-STFCR/L06-R 6 8,5 6 5 80 0° -10° TC..06T1 E06H-STFCR/L06-R 6 8,5 6 5 100 0° -10° A08H-STFCR/L06-R 6 11 8 6 100 0° -6° E08K-STFCR/L06-R 6 11 8 6 125 0° -10° A10K-STFCR/L09-R 9 13 10 7 125 0° -8° TC..0902 E10M-STFCR/L09-R 9 13 10 7 150 0° -8° E12Q-STFCR/L09-R 9 16 12 9 180 0° -6° A12M-STFCR/L11-R 11 16 12 9 150 0° -6,5° TC..1102 A16R-STFCR/L11-R 11 20 16 11 200 0° -4,5° E16R-STFCR/L11-R 11 20 16 11 200 0° -4° E20S-STFCR/L11-R 11 25 20 13 250 0° -3° E25T-STFCR/L16-R 16 32 25 17 300 0° -3° TC..16T3 к = 91° f Tr dl - Передний угол y (для пластин без стружколомающей геометрии) и угол наклона \s см. на стр. A 301 в Общем каталоге Walter 2012. Размеры указаны для эталонной пластины TC 06T102 TC 090204 TC 110204 TC 16T308. Корпусы и сборочные детали входят в комплект поставки. A = стальная расточная оправка E = твёрдосплавная расточная оправка TC TC TC TC TC TC TC Сборочные детали Тип 06T1 06T1.. 0902 1102 1102 16T3 16T3 Dmin мм 8,5 11 13-16 16 20-25 32 40 Винт пластины Момент затяжки FS2147 (Torx 6 IP) 0,5 Nm FS2148 (Torx 6 IP) 0,5 Nm FS2149 (Torx 7 IP) 0,9 Nm FS2067 (Torx 7IP) 0,9 Nm FS2061 (Torx 7IP) 0,9 Nm FS2063 (Torx 15IP) 3,0 Nm FS2060 (Torx 15 IP) 3,0 Nm Опорная пластина AP317-TC1612 r 1,2 Винт опорной пластины FS2068 (SW 3,5) Ключ (Torx) FS2146 (Torx 6IP) FS2146 (Torx 6IP) FS1490 (Torx 7IP) FS1490 (Torx 7IP) FS1490 (Torx 7IP) FS1465 (Torx 15IP SW 3,5) FS1465 (Torx 15IP SW 3,5) Комплектующие d1 мм 8 K600.08.28.066 Переходник для подачи СОЖ 10 K600.10.28.086 12 K600.12.38.086 16 K600.16.40.137 20 K600.20.40.137 25 K600.25.44.137 32 K600.32.44.137 новый инструмент L A-111 D
