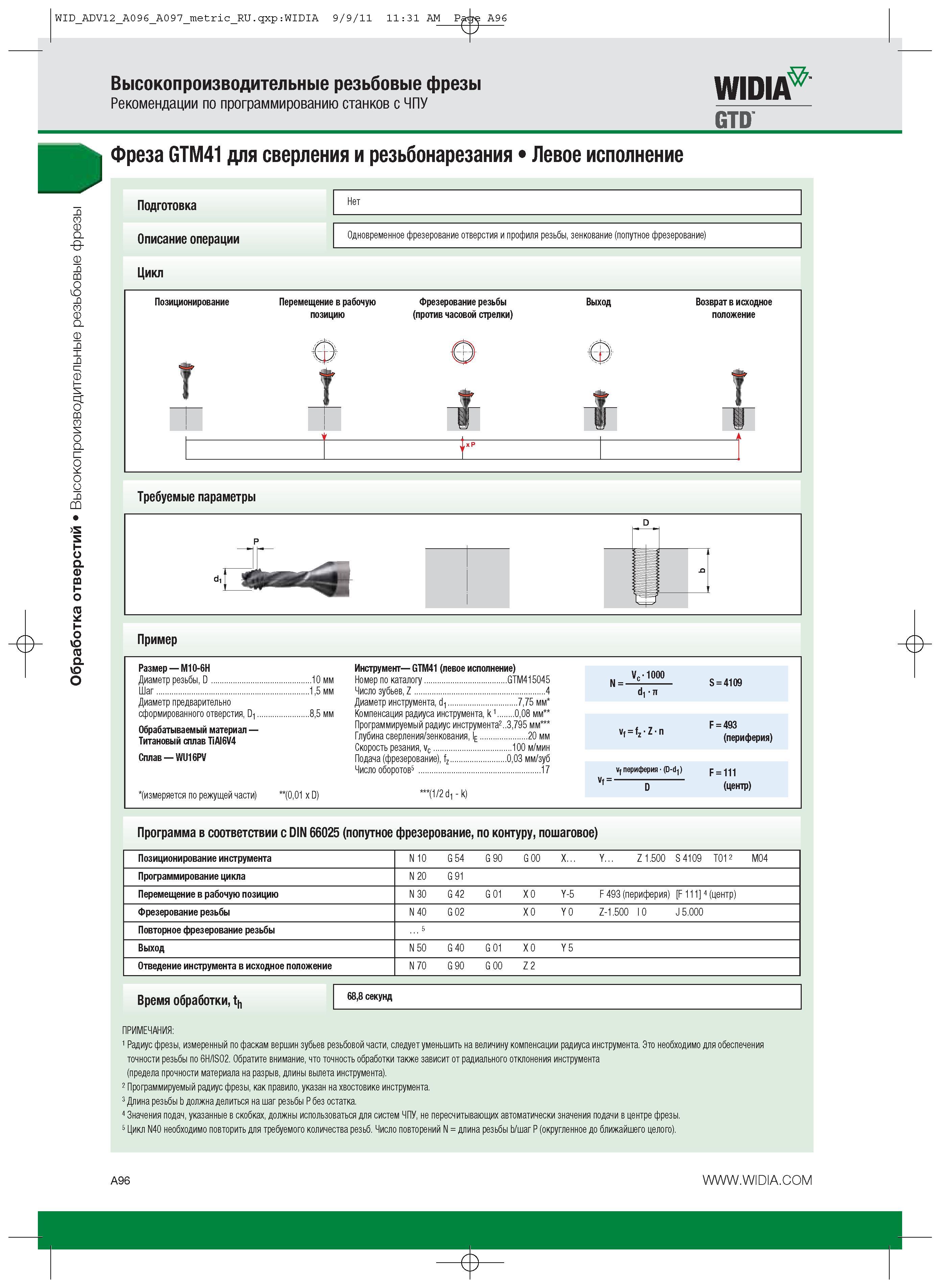

Высокопроизводительные резьбовые фрезы Рекомендации по программированию станков с ЧПУ WIDIA GTD № Фреза GTM41 для сверления и резьбонарезания Левое исполнение Подготовка Описание операции Цикл Нет Одновременное фрезерование отверстия и профиля резьбы, зенкование (попутное фрезерование) Требуемые параметры Пример Размер M10-6H Диаметр резьбы, D 10 мм Шаг 1,5 мм Диаметр предварительно сформированного отверстия, D1 8,5 мм Обрабатываемый материал Титановый сплав TiAl6V4 Сплав WU16PV '(измеряется по режущей части) "(0,01 x D) Инструмент GTM41 (левое исполнение) Номер по каталогу GTM415045 Число зубьев, Z 4 Диаметр инструмента, d1 .7,75 мм Компенсация радиуса инструмента, k 1 0,08 мм Программируемый радиус инструмента2..3,795 мм Глубина сверления/зенкования, lE 20 мм Скорость резания, vc 100 м/мин Подача (фрезерование), fz 0,03 мм/зуб Число оборотов5 17 (1/2 d1- k) vf = fz- Z n Vc-1000 N = c S = 4109 d1 п F = 493 (периферия) Vf периферия (D-di) F = 111 Vf= D (центр) Программа в соответствии с DIN 66025 (попутное фрезерование, по контуру, пошаговое) Позиционирование инструмента N 10 G 54 G 90 G 00 X. Y... Z 1.500 S4109 T012 M04 Программирование цикла N 20 G 91 Перемещение в рабочую позицию N 30 G 42 G 01 X 0 Y-5 F 493 (периферия) F 111 4 (центр) Фрезерование резьбы N 40 G 02 X 0 Y 0 Z-1.500 I 0 J 5.000 Повторное фрезерование резьбы 5 Выход N 50 G 40 G 01 X 0 Y 5 Отведение инструмента в исходное положение N 70 G 90 G 00 Z 2 Время обработки, th 68,8 секунд ПРИМЕЧАНИЯ: 1 Радиус фрезы, измеренный по фаскам вершин зубьев резьбовой части, следует уменьшить на величину компенсации радиуса инструмента. Это необходимо для обеспечения точности резьбы по 6H/ISO2. Обратите внимание, что точность обработки также зависит от радиального отклонения инструмента (предела прочности материала на разрыв, длины вылета инструмента). 2 Программируемый радиус фрезы, как правило, указан на хвостовике инструмента. 3 Длина резьбы b должна делиться на шаг резьбы P без остатка. 4 Значения подач, указанные в скобках, должны использоваться для систем ЧПУ, не пересчитывающих автоматически значения подачи в центре фрезы. 5 Цикл N40 необходимо повторить для требуемого количества резьб. Число повторений N = длина резьбы b/шаг P (округленное до ближайшего целого). A96
