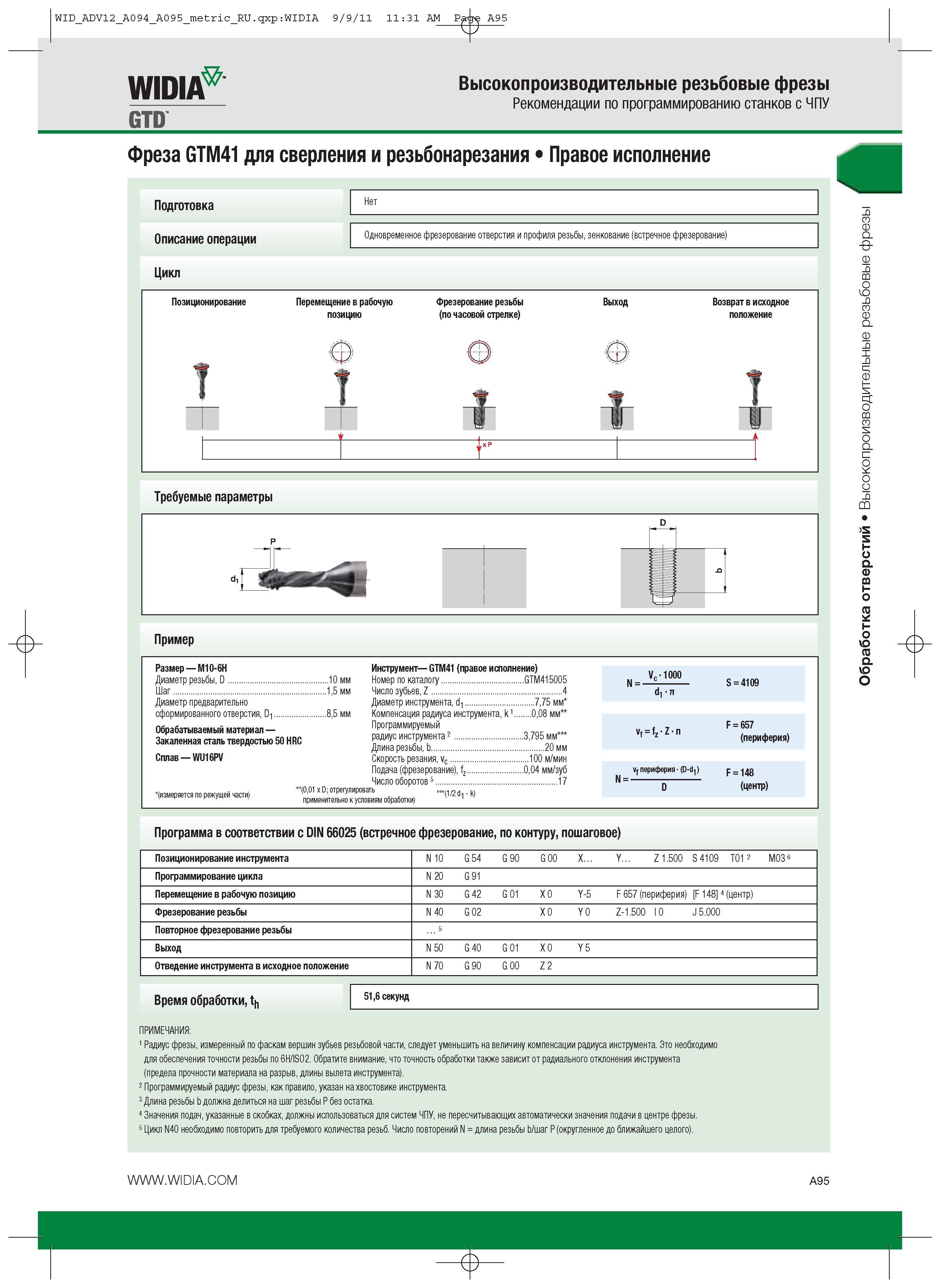

Высокопроизводительные резьбовые фрезы Рекомендации по программированию станков с ЧПУ Фреза GTM41 для сверления и резьбонарезания Правое исполнение Подготовка Описание операции Цикл Нет Одновременное фрезерование отверстия и профиля резьбы, зенкование (встречное фрезерование) Требуемые параметры Пример Размер M10-6H Диаметр резьбы, D 10 мм Шаг .1,5 мм Диаметр предварительно сформированного отверстия, D1 8,5 мм Обрабатываемый материал Закаленная сталь твердостью 50 HRC Сплав WU16PV (измеряется по режущей части) (0,01 x D; отрегулировать применительно к условиям обработки) Инструмент GTM41 (правое исполнение) Номер по каталогу GTM415005 Число зубьев, Z 4 Диаметр инструмента, d1 7,75 мм Компенсация радиуса инструмента, k 1 .0,08 мм Программируемый радиус инструмента2 .3,795 мм Длина резьбы, b 20 мм Скорость резания, vc 100 м/мин Подача (фрезерование), fz 0,04 мм/зуб Число оборотов5 17 (1/2 d1 - k) Vc-1000 N = c S = 4109 d1 п vf = fz' Z n У периферия- (D-d F = 657 (периферия) F = 148 (центр) Программа в соответствии с DIN 66025 (встречное фрезерование, по контуру, пошаговое) Позиционирование инструмента N 10 G 54 G 90 G 00 X. Y... Z 1.500 S4109 T01 2 M036 Программирование цикла N 20 G 91 Перемещение в рабочую позицию N 30 4 G G 01 X 0 Y-5 F 657 (периферия) F 148 4 (центр) Фрезерование резьбы N 40 0 G X 0 Y 0 Z-1.500 I 0 J 5.000 Повторное фрезерование резьбы 5 Выход N 50 G 40 G 01 X 0 Y 5 Отведение инструмента в исходное положение N 70 G 90 G 00 Z 2 Время обработки, th 51,6 секунд ПРИМЕЧАНИЯ: 1 Радиус фрезы, измеренный по фаскам вершин зубьев резьбовой части, следует уменьшить на величину компенсации радиуса инструмента. Это необходимо для обеспечения точности резьбы по 6H/ISO2. Обратите внимание, что точность обработки также зависит от радиального отклонения инструмента (предела прочности материала на разрыв, длины вылета инструмента). 2 Программируемый радиус фрезы, как правило, указан на хвостовике инструмента. 3 Длина резьбы b должна делиться на шаг резьбы P без остатка. 4 Значения подач, указанные в скобках, должны использоваться для систем ЧПУ, не пересчитывающих автоматически значения подачи в центре фрезы. 5 Цикл N40 необходимо повторить для требуемого количества резьб. Число повторений N = длина резьбы b/шаг P (округленное до ближайшего целого). N A95 Обработка отверстий Высокопроизводительные резьбовые фрезы
