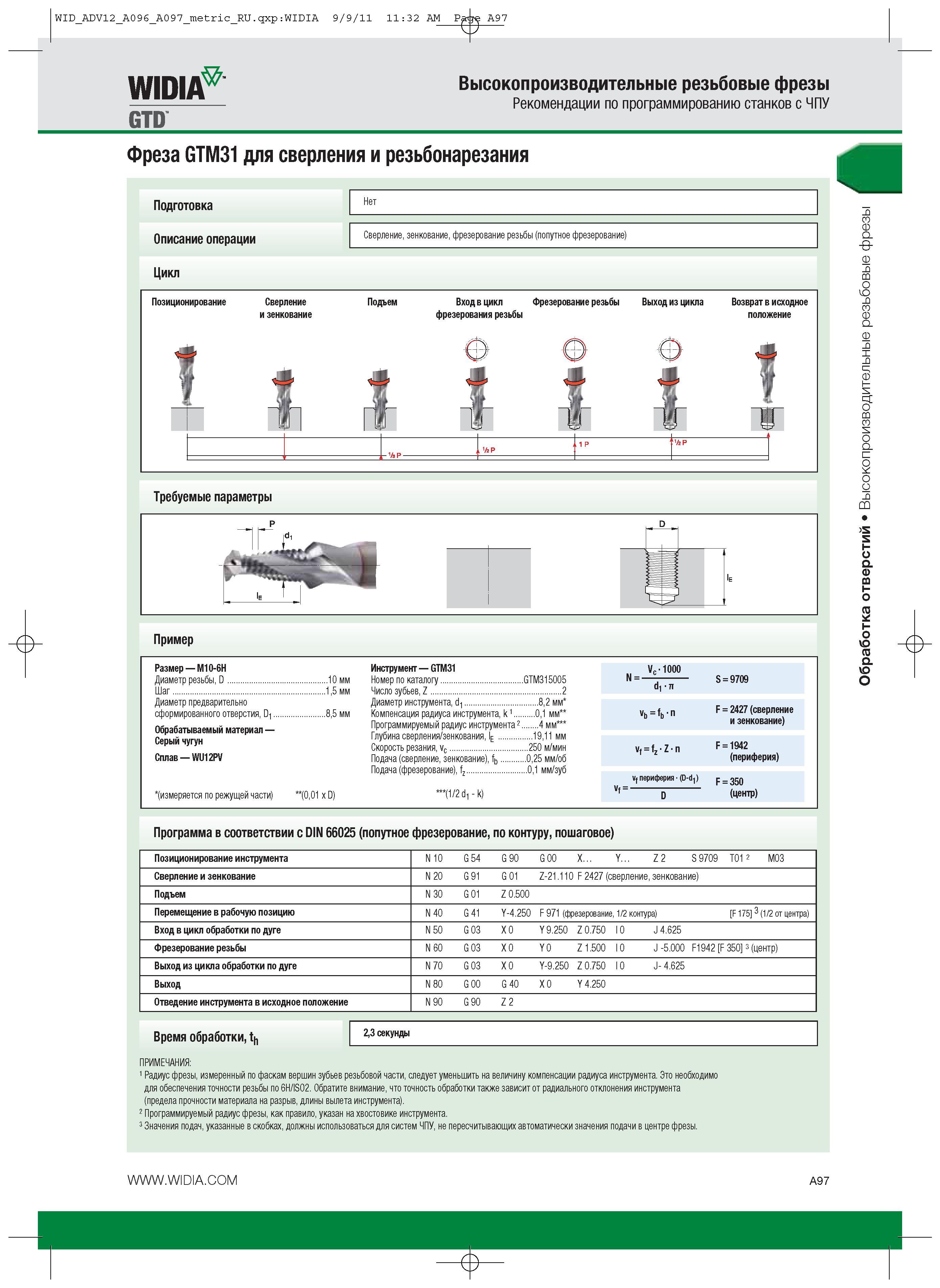

Высокопроизводительные резьбовые фрезы Рекомендации по программированию станков с ЧПУ Фреза GTM31 для сверления и резьбонарезания Подготовка Описание операции Цикл Требуемые параметры Нет Сверление, зенкование, фрезерование резьбы (попутное фрезерование) Пример Размер M10-6H Диаметр резьбы, D 10 мм Шаг 1,5 мм Диаметр предварительно сформированного отверстия, D1 8,5 мм Обрабатываемый материал Серый чугун Сплав WU12PV (измеряется по режущей части) (0,01 x D) Инструмент GTM31 Номер по каталогу GTM315005 Число зубьев, Z 2 Диаметр инструмента, dj .8,2 мм Компенсация радиуса инструмента, k 1 0,1 мм Программируемый радиус инструмента2 .4 мм Глубина сверления/зенкования, lE 19,11 мм Скорость резания, vc 250 м/мин Подача (сверление, зенкование), fb 0,25 мм/об Подача (фрезерование), fz .0,1 мм/зуб (1/2 d1 - k) N = S = 9709 Vc-1000 d1 п v.= f. n F = 2427 (сверление и зенкование) vf = V Z n F = 1942 (периферия) vf периферия (D-d1) f = 350 Vf= D (центр) Программа в соответствии с DIN 66025 (попутное фрезерование, по контуру, пошаговое) Позиционирование инструмента N 10 G 54 G 90 G 00 X. Y... Z 2 S 9709 T01 2 M03 Сверление и зенкование N 20 G 91 G 01 Z-21.110 F 2427 (сверление зенкование) Подъем N 30 G 01 Z 0.500 Перемещение в рабочую позицию N 40 G 41 Y-4.250 F 971 (фрезерование 1/2 контура) F 175 3 (1/2 от центра) Вход в цикл обработки по дуге N 50 G 03 X 0 Y 9.250 Z 0.750 I 0 J 4.625 Фрезерование резьбы N 60 G 03 X 0 Y 0 Z 1.500 I 0 J -5.000 F1942 F 350 3 (центр) Выход из цикла обработки по дуге N 70 G 03 X 0 Y-9.250 Z 0.750 I 0 J- 4.625 Выход N 80 G 00 G 40 X 0 Y 4.250 Отведение инструмента в исходное положение N 90 G 90 Z 2 Время обработки, th 2,3 секунды ПРИМЕЧАНИЯ: 1 Радиус фрезы, измеренный по фаскам вершин зубьев резьбовой части, следует уменьшить на величину компенсации радиуса инструмента. Это необходимо для обеспечения точности резьбы по 6H/ISO2. Обратите внимание, что точность обработки также зависит от радиального отклонения инструмента (предела прочности материала на разрыв, длины вылета инструмента). 2 Программируемый радиус фрезы, как правило, указан на хвостовике инструмента. 3 Значения подач, указанные в скобках, должны использоваться для систем ЧПУ, не пересчитывающих автоматически значения подачи в центре фрезы. A97 -Q- Обработка отверстий Высокопроизводительные резьбовые фрезы
