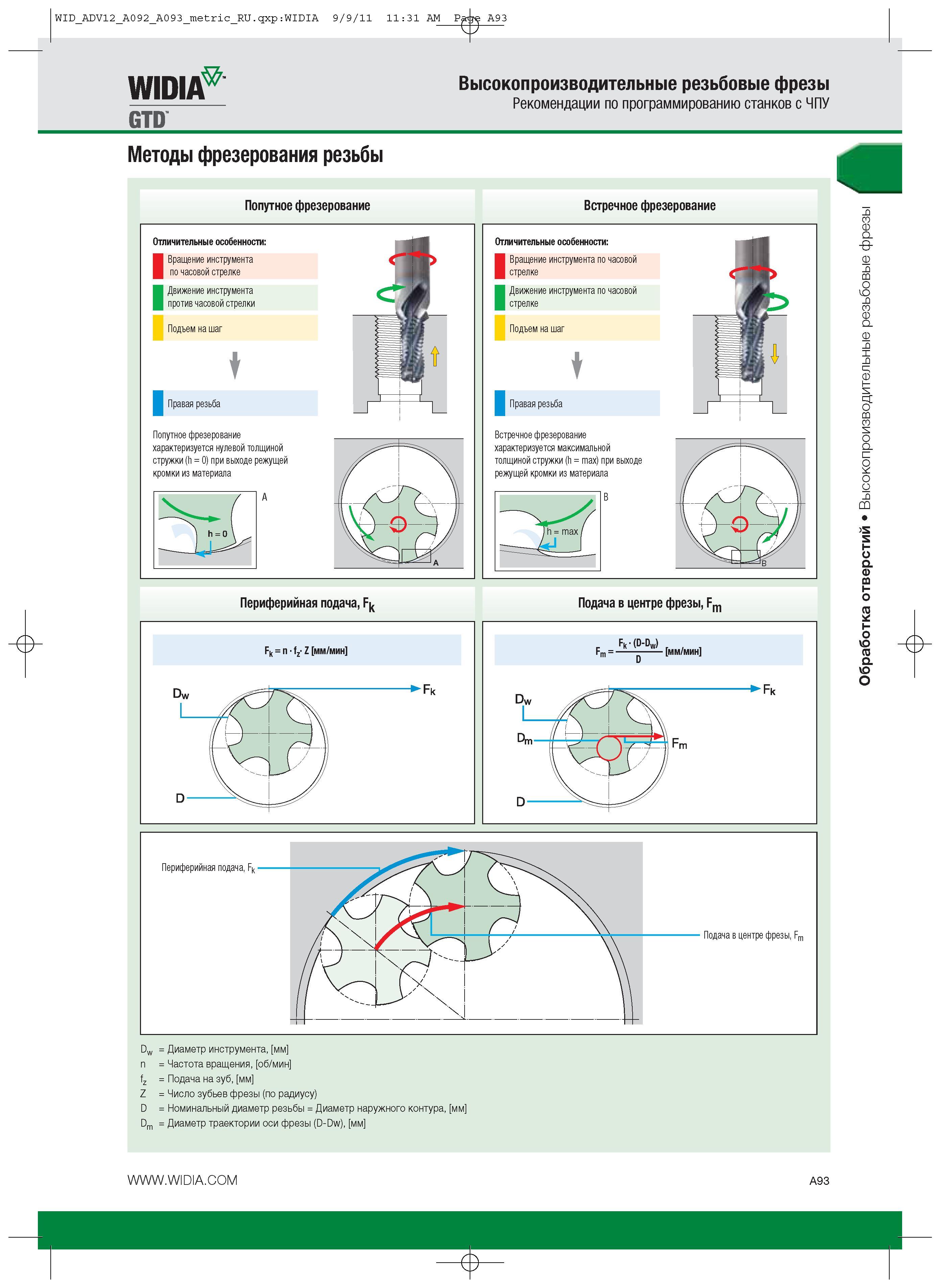

Высокопроизводительные резьбовые фрезы Рекомендации по программированию станков с ЧПУ Методы фрезерования резьбы Попутное фрезерование Встречное фрезерование Отличительные особенности: Вращение инструмента по часовой стрелке Движение инструмента против часовой стрелки Подъем на шаг I Правая резьба Попутное фрезерование характеризуется нулевой толщиной стружки (h = 0) при выходе режущей кромки из материала A Отличительные особенности: Вращение инструмента по часовой стрелке Движение инструмента по часовой стрелке Подъем на шаг t I Встречное фрезерование характеризуется максимальной толщиной стружки (h = max) при выходе режущей кромки из материала Периферийная подача, F Подача в центре фрезы, Fm Подача в центре фрезы, Fm Dw = Диаметр инструмента, мм n = Частота вращения, об/мин fz = Подача на зуб, мм Z = Число зубьев фрезы (по радиусу) D = Номинальный диаметр резьбы = Диаметр наружного контура, мм Dm = Диаметр траектории оси фрезы (D-Dw), мм A93 B Обработка отверстий Высокопроизводительные резьбовые фрезы
