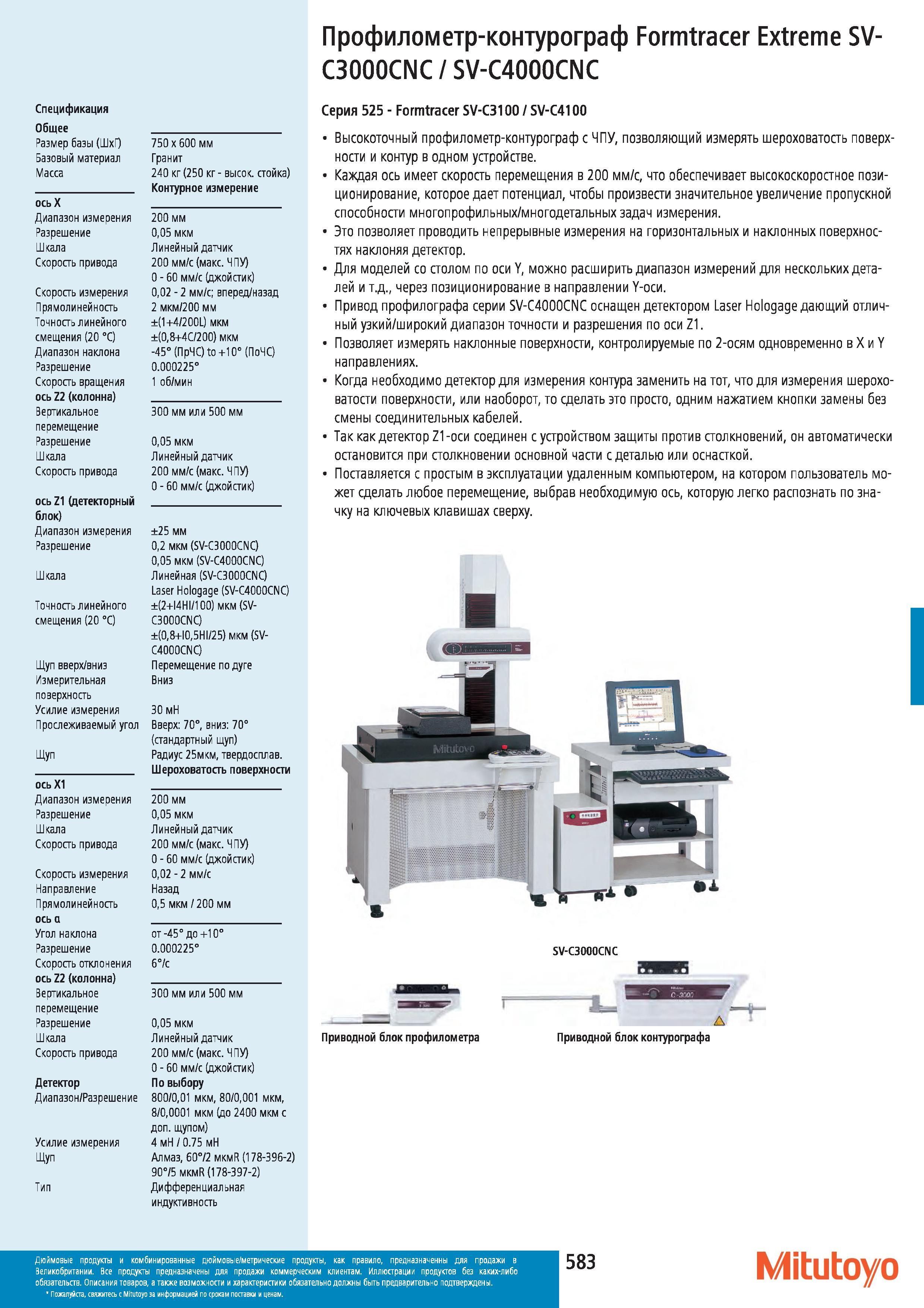

Высокоточный профилометр-контурограф Mitutoyo с ЧПУ позволяющий измерять шероховатость поверхности и контур в одном устройстве Каждая ось имеет ско

Высокоточный профилометр-контурограф Mitutoyo с ЧПУ позволяющий измерять шероховатость поверхности и контур в одном устройстве. Каждая ось имеет скорость перемещения в 200 мм с что обеспечивает высокоскоростное позиционирование которое дает потенциал чтобы произвести значительное увеличение пропускной способности многопрофильных многодетальных задач измерения. Это позволяет проводить непрерывные измерения на горизонтальных и наклонных поверхностях наклоняя детектор. Для моделей со столом по оси Y можно расширить диапазон измерений для нескольких деталей через позиционирование в направлении Y-оси. Привод профилографа серии SV-C4000CNC оснащен детектором Laser Hologage дающий отличный узкий широкий диапазон точности и разрешения по оси Z1. Позволяет измерять наклонные поверхности контролируемые по 2-осям одновременно в X и Y направлениях. Когда необходимо детектор для измерения контура заменить на тот что для измерения шероховатости поверхности или наоборот то сделать это просто одним нажатием кнопки замены без смены соединительных кабелей. Так как детектор Z1 -оси соединен с устройством защиты против столкновений он автоматически остановится при столкновении основной части с деталью или оснасткой. Поставляется с простым в эксплуатации удаленным компьютером на котором пользователь может сделать любое перемещение выбрав необходимую ось которую легко распознать по значку на ключевых клавишах сверху. SV-C3000CNC Приводной блок профилометра Приводной блок контурографа 583 Mitutoyo Дюймовые продукты и комбинированные дюймовые метрические продукты как правило предназначенны для продажи в Великобритании. Профилометр-контурограф Formtracer Extreme SV- C3000CNCISV-C4000CNC Спецификация Общее Размер базы (ШхГ) Вазовый материал Масса осьХ Диапазон измерения Разрешение Шкала Скорость привода Скорость измерения Прямолинейность Точность линейного смещения (20 С) Диапазон наклона Разрешение Скорость вращения ось Z2 (колонна) Вертикальное перемещение Разрешение Шкала Скорость привода ось Z1 (детекторный блок) Диапазон измерения Разрешение Шкала Точность линейного смещения (20 С) Щуп вверх вниз Измерительная поверхность Усилие измерения Прослеживаемый угол Щуп ось Х1 Диапазон измерения Разрешение Шкала Скорость привода Скорость измерения Направление Прямолинейность ось а Угол наклона Разрешение Скорость отклонения ось Z2 (колонна) Вертикальное перемещение Разрешение Шкала Скорость привода Детектор Диапазон Разрешение Усилие измерения Щуп Тип 750x600 мм Гранит 240 кг (250 кг высок стойка) Контурное измерение 200 мм 005 мкм Линейный датчик 200 мм с (макс. ЧПУ) 0 60 мм с (джойстик) 002 2 мм с вперед назад 2 мкм 200 мм (1 +4 200L) мкм (08+4С 200) мкм -45 (ПрЧС) to +10 (ПоЧС) 0.000225 1 об мин 300 мм или 500 мм 005 мкм Линейный датчик 200 мм с (макс. ЧПУ) О 60 мм с (джойстик) 25 мм 02 мкм (SV-C3000CNC) 005 мкм (SV-C4000CNC) Линейная (SV-C3000CNC) Laser Hologage (SV-C4000CNC) (2+14Н1 100) мкм (SV-C3000CNC) (08+Ю5Н1 25) мкм (SV-C4000CNC) Перемещение по дуге Вниз 30 мН Вверх 70 вниз 70 (стандартный щуп) Радиус 25мкм твердосплав. Шероховатость поверхности 200 мм 005 мкм Линейный датчик 200 мм с (макс. ЧПУ) О 60 мм с (джойстик) 002 2 мм с Назад 05 мкм 200 мм от-45 до+10 0.000225 6 с 300 мм или 500 мм 005 мкм Линейный датчик 200 мм с (макс. ЧПУ) О 60 мм с (джойстик) По выбору 800 001 мкм 80 0001 мкм 8 00001 мкм (до 2400 мкм с доп. щупом) 4 мН 0.75 мН Алмаз 60 2mkmR (178-396-2) 90 5 mkmR (178-397-2) Дифференциальная индуктивность Серия 525 Formtracer SV-C31001SV-C4100
