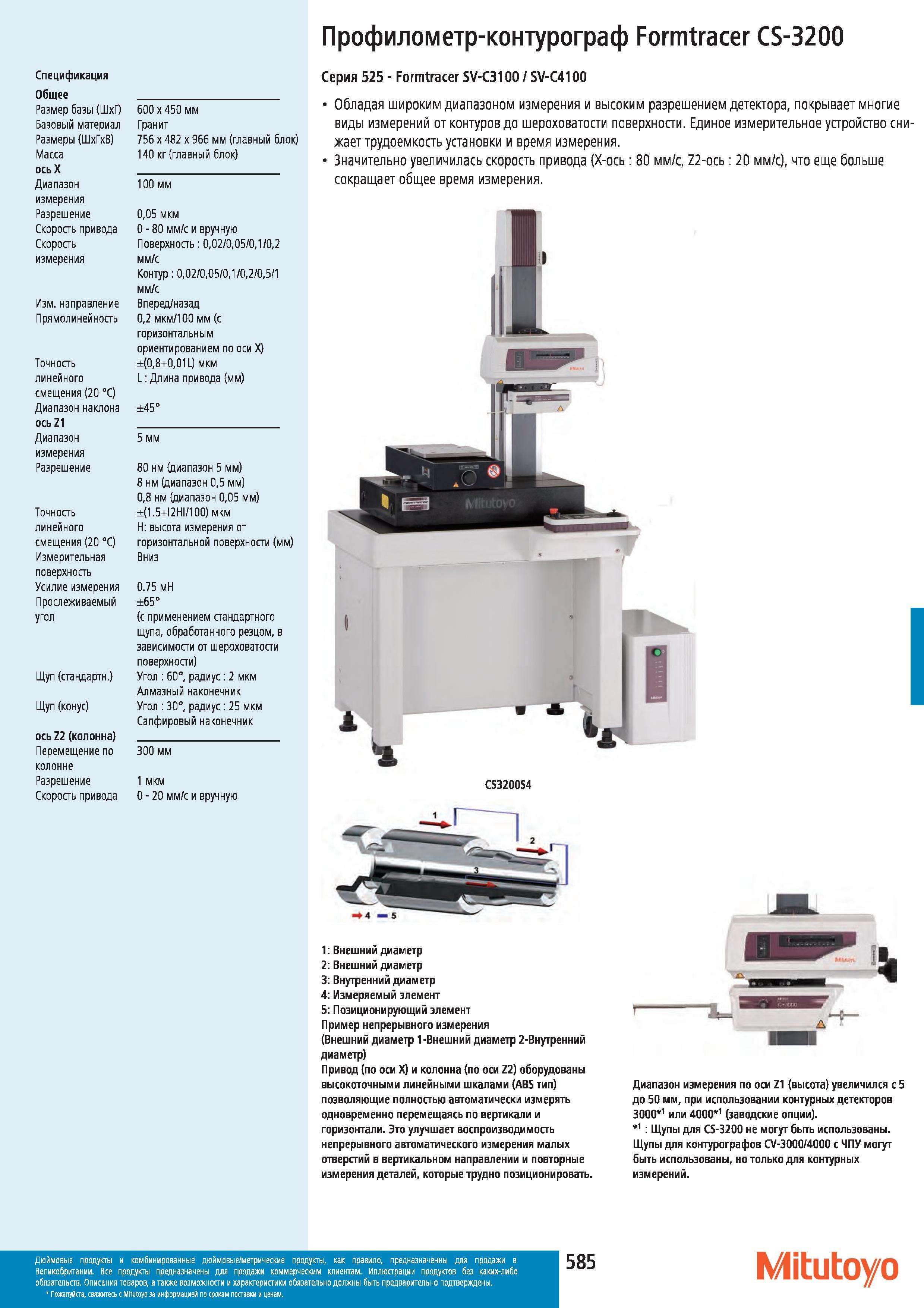

Профилометр-контурограф Mitutoyo Серия 525 Formtracer SV-C31001SV-C4100 Обладая широким диапазоном измерения и высоким разрешением детектора покрывает многие виды измерений от контуров до шероховатости поверхности. Единое измерительное устройство снижает трудоемкость установки и время измерения. Значительно увеличилась скорость привода (Х-ось 80 мм с Z2-ocb 20 мм с) что еще больше сокращает общее время измерения. CS3200S4 1 Внешний диаметр 2 Внешний диаметр 3 Внутренний диаметр 4 Измеряемый элемент 5 Позиционирующий элемент Пример непрерывного измерения (Внешний диаметр 1 -Внешний диаметр 2-Внутренний диаметр) Привод (по оси X) и колонна (по оси Z2) оборудованы высокоточными линейными шкалами (ABS тип) позволяющие полностью автоматически измерять одновременно перемещаясь по вертикали и горизонтали. Это улучшает воспроизводимость непрерывного автоматического измерения малых отверстий в вертикальном направлении и повторные измерения деталей которые трудно позиционировать. Диапазон измерения по оси Z1 (высота) увеличился с 5 до 50 мм при использовании контурных детекторов 3000 1 или 4000 (заводские опции). Щупы для CS-3200 не могут быть использованы. Щупы для контурографов CV-3000 4000 с ЧПУ могут быть использованы но только для контурных измерений. Mitutoyo Дюймовые продукты и комбинированные дюймовые метрические продукты как правило предназначенны для продажи в Великобритании. Formtracer CS-3200 Спецификация Общее Размер базы (ШхГ) Вазовый материал Размеры (ШхГхВ) Масса осьХ Диапазон измерения Разрешение Скорость привода Скорость измерения Изм.направление Прямолинейность Точность линейного смещения (20 С) Диапазон наклона ось Z1 Диапазон измерения Разрешение Точность линейного смещения (20 С) Измерительная поверхность Усилие измерения Прослеживаемый угол Щуп (стандартн.) Щуп (конус) ось Z2 (колонна) Перемещение по колонне Разрешение Скорость привода 600x450 мм Гранит 756 х 482 х 966 мм (главный блок) 140 кг (главный блок) 100 мм 005 мкм О-80 мм с и вручную Поверхность 002 005 01 02 мм с Контур 002 005 01 02 05 1 мм с Вперед назад 02 мкм 100 мм (с горизонтальным ориентированием по оси X) (08+001 L) мкм L Длина привода (мм) 45 5 мм 80 нм (диапазон 5 мм) 8 нм (диапазон 05 мм) 08 нм (диапазон 005 мм) (1.5+I2HI 100) мкм Н высота измерения от горизонтальной поверхности (мм) Вниз 0.75 мН 65 (с применением стандартного щупа обработанного резцом в зависимости от шероховатости поверхности) Угол 60 радиус 2 мкм Алмазный наконечник Угол 30 радиус 25 мкм Сапфировый наконечник 300 мм 1 мкм 0-20 мм с и вручную
