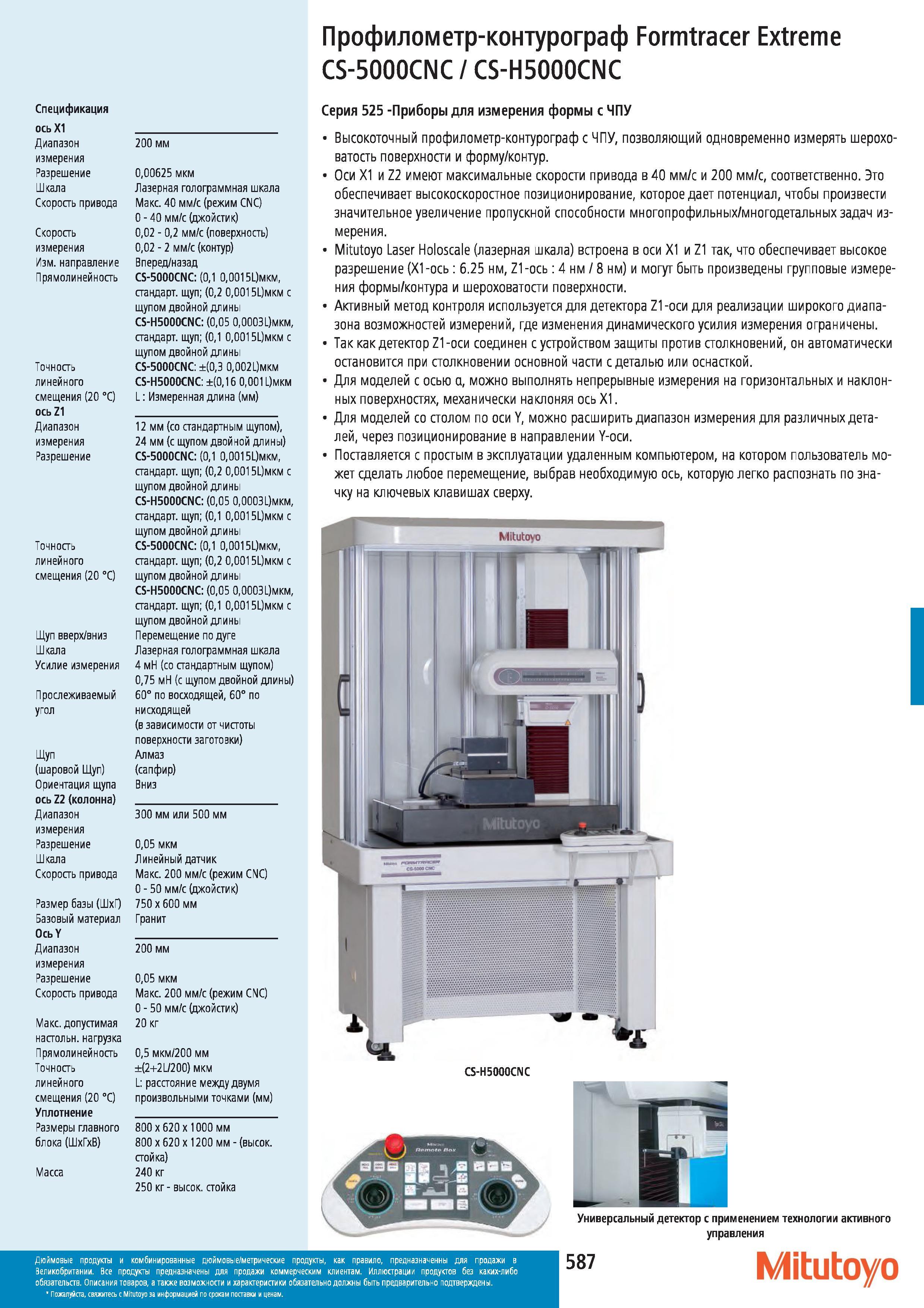

Высокоточный профилометр-контурограф Mitutoyo с ЧПУ позволяющий одновременно измерять шероховатость поверхности и форму контур. Оси Х1 и 12 имеют максимальные скорости привода в 40 мм с и 200 мм с соответственно. Это обеспечивает высокоскоростное позиционирование которое дает потенциал чтобы произвести значительное увеличение пропускной способности многопрофильных многодетальных задач измерения. Mitutoyo Laser Holoscale (лазерная шкала) встроена в оси Х1 и Z1 так что обеспечивает высокое разрешение (X1 -ось 6.25 нм Z1 -ось 4 нм 8 нм) и могут быть произведены групповые измерения формы контура и шероховатости поверхности. Активный метод контроля используется для детектора Zl-оси для реализации широкого диапазона возможностей измерений где изменения динамического усилия измерения ограничены. Так как детектор Z1-оси соединен с устройством защиты против столкновений он автоматически остановится при столкновении основной части с деталью или оснасткой. Для моделей с осью а можно выполнять непрерывные измерения на горизонтальных и наклонных поверхностях механически наклоняя ось Х1. Для моделей со столом по оси Y можно расширить диапазон измерения для различных деталей через позиционирование в направлении Y-оси. Поставляется с простым в эксплуатации удаленным компьютером на котором пользователь может сделать любое перемещение выбрав необходимую ось которую легко распознать по значку на ключевых клавишах сверху. Mitutoyo CS-H5000CNC Универсальный детектор с применением технологии активного управления 587 Mitutoyo Дюймовые продукты и комбинированные дюймовые метрические продукты как правило предназначенны для продажи в Великобритании. Профилометр-контурограф Formtracer Extreme CS-5000CNCICS-H5000CNC Спецификация ось Х1 Диапазон измерения Разрешение Шкала Скорость привода Скорость измерения Изм.направление Прямолинейность Точность линейного смещения (20 С) ось Z1 Диапазон измерения Разрешение Точность линейного смещения (20 С) Щуп вверх вниз Шкала Усилие измерения Прослеживаемый угол 200 мм 000625 мкм Лазерная голограммная шкала Макс. 40 мм с (режим CNC) О 40 мм с (джойстик) 002 02 мм с (поверхность) 002 2 мм с (контур) Вперед назад CS-5000CNC (01 0001 5L)mkm стандарт щуп (02 0001 5L)mkm с щупом двойной длины CS-H5000CNC (005 00003L)mkm стандарт щуп (01 0001 5L)mkm с щупом двойной длины CS-5000CNC (03 0002L)mkm CS-H5000CNC (016 0001 L)mkm L Измеренная длина (мм) 12 мм (со стандартным щупом) 24 мм (с щупом двойной длины) CS-5000CNC (01 0001 5L)mkm стандарт щуп (02 0001 5L)mkm с щупом двойной длины CS-H5000CNC (005 00003L)mkm стандарт щуп (01 0001 5L)mkm с щупом двойной длины CS-5000CNC (01 0001 5L)mkm стандарт щуп (02 0001 5L)mkm с щупом двойной длины CS-H5000CNC (005 00003L)mkm стандарт щуп (01 0001 5L)mkm с щупом двойной длины Перемещение по дуге Лазерная голограммная шкала 4 мН (со стандартным щупом) 075 мН (с щупом двойной длины) 60 по восходящей 60 по нисходящей (в зависимости от чистоты поверхности заготовки) Щуп Алмаз (шаровой Щуп) (сапфир) Ориентация щупа Вниз ось Z2 (колонна) Диапазон 300 мм или 500 мм измерения Разрешение 005 мкм Шкала Линейный датчик Скорость привода Макс. 200 мм с (режим CNC) 0 50 мм с (джойстик) Размер базы (ШхГ) 750x600 мм Вазовый материал Гранит Ось Y Диапазон 200 мм измерения Разрешение 005 мкм Скорость привода Макс. 200 мм с (режим CNC) 0 50 мм с (джойстик) Макс. допустимая 20 кг настольн. нагрузка Прямолинейность 05 мкм 200 мм Точность (2+2L 200) мкм линейного L расстояние между двумя смещения (20 С) произвольными точками (мм) Уплотнение Размеры главного 800 x620 x 1000 мм блока (ШхГхВ) 800 х 620 х 1200 мм (высок. стойка) Масса 240 кг 250 кг высок стойка Серия 525 -Приборы для измерения формы с ЧПУ
