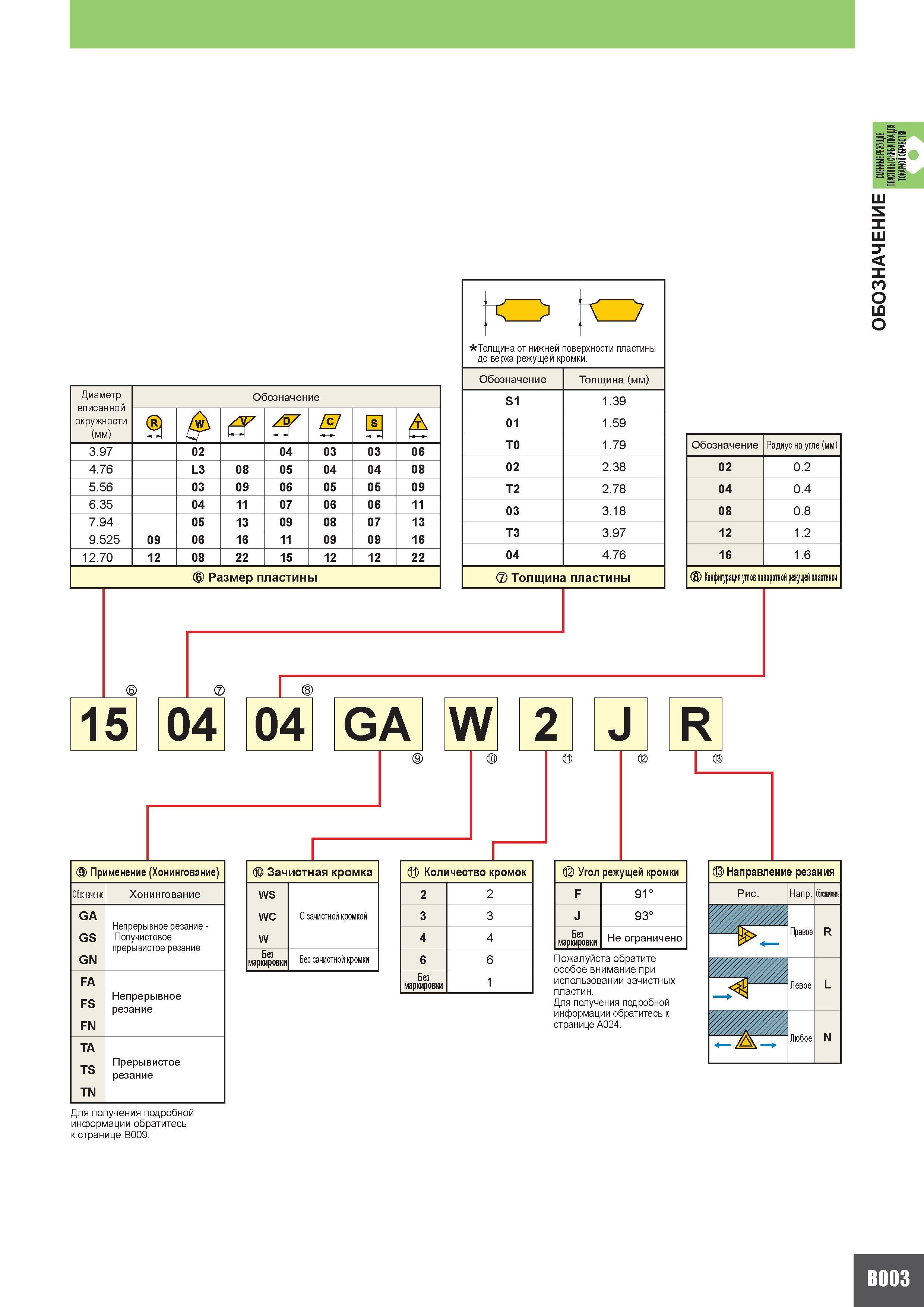

Система принятого обозначения для токарного инструмента из сверхтвердых режущих материалов Диаметр вписанной окружности (мм) Обозначение А 3 97 02

Система принятого обозначения для токарного инструмента из сверхтвердых режущих материалов Диаметр вписанной окружности (мм) Обозначение А 3.97 02 04 03 03 06 4.76 L3 08 05 04 04 08 5.56 03 09 06 05 05 09 6.35 04 11 07 06 06 11 7.94 05 13 09 08 07 13 9.525 09 06 16 11 09 09 16 12.70 12 08 22 15 12 12 22 Размер пластины Толщина от нижней поверхности пластины до верха режущей кромки. Обозначение Толщина (мм) S1 1.39 01 1.59 T0 1.79 02 2.38 T2 2.78 03 3.18 T3 3.97 04 4.76 Толщина пластины 15 04 04 GA W 2 J R Применение(Хонингование) Обозначение Хонингование GA GS GN Непрерывное резание -Получистовое прерывистое резание FA FS FN Непрерывное резание TA TS TN Прерывистое резание Зачистная кромка WS WC W С зачистной кромкой Без маркировки Без зачистной кромки Количество кромок 2 2 3 3 4 4 6 6 Без маркировки 1 T X n Обозначение Радиус на угле(мм) 02 0.2 04 0.4 08 0.8 12 1.2 16 1.6 Конфигурация углов поворотной режущей пластинки Угол режущей кромки F 91 J 93 Без маркировки Не ограничено Пожалуйста обратите особое внимание при использовании зачистных пластин. Для получения подробной информации обратитесь к странице А024. Направление резания Рис. Например Обозначение Правое R Левое L Любое N Для получения подробной информации обратитесь к странице B009.
