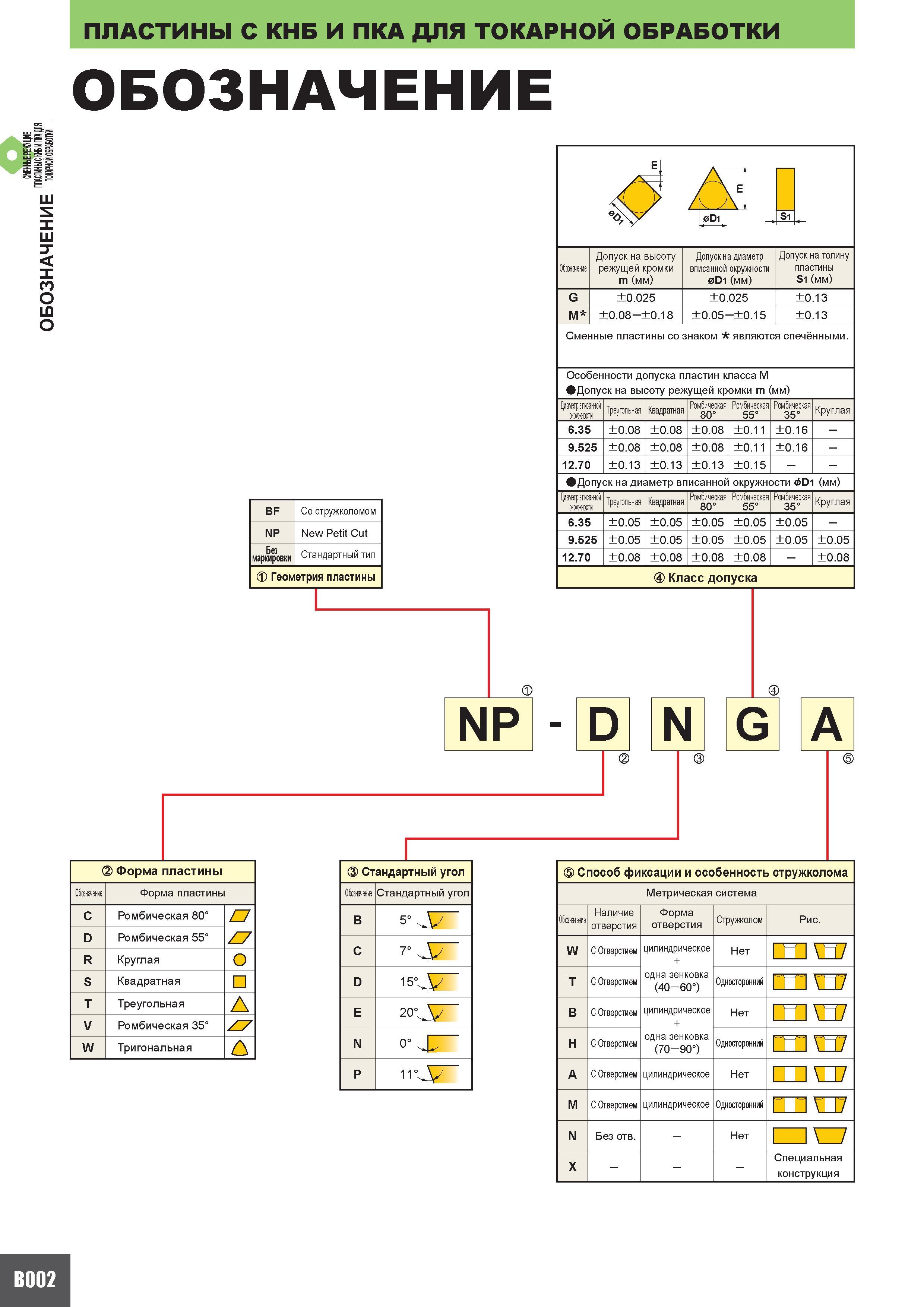

Система принятого обозначения для токарного инструмента из сверхтвердых режущих материалов ПЛАСТИНЫ С КНБ И ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ ОБОЗНАЧЕНИЕ

Система принятого обозначения для токарного инструмента из сверхтвердых режущих материалов ПЛАСТИНЫ С КНБ И ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ ОБОЗНАЧЕНИЕ X BF Со стружколомом NP New Petit Cut Без маркировки Стандартный тип Геометрия пластины 0D1 Si Обсеначение G M Допуск на высоту режущей кромки m (мм) Допуск на диаметр вписанной окружности 0D1 (мм) 0.025 0.025 0.08 -0.18 0.05 -0.15 Допуск на толину пластины Si (мм) 0.13 0.13 Сменные пластины знаком являются спечёнными. Особенности допуска пластин класса М Допуск на высоту режущей кромки m (мм) Лишршш. ТреуГоЛьная одни 6.35 0.08 0.08 9.525 0.08 0.08 12.70 0.13 0.13 Ромбическая 80 0.08 0.08 0.13 Ромбическая 55 0.11 0.11 0.15 Ромбическая 35 0.16 0.16 Круглая Допуск на диаметр вписанной окружности &D1 (мм) Диаиетр вписанной овдисти Треугольная 6.35 0.05 0.05 9.525 0.05 0.05 12.70 0.08 0.08 Ромбическая 80 0.05 0.05 0.08 Ромбическая 55 0.05 0.05 0.08 Ромбическая 35 0.05 0.05 Круглая 0.05 0.08 NP - D N G A x X Форма пластины Обозначение Форма пластины C Ромбическая 80 Z7 D Ромбическая 55 R Круглая О S Квадратная T Треугольная Д V Ромбическая 35 Z7 W Тригональная С Стандартный угол Обозначение Стандартный угол B 54 C 74 D 15 E 20 N 0 X P 11 Способ фиксации и особенность стружколома Метрическая система Обозначение Наличие отверстия Форма отверстия Стружколом Рис. W С Отверстием цилиндрическое одна зенковка (40-60) Нет T С Отверстием Односторонний ГП1 К Til B С Отверстием цилиндрическое одна зенковка (70-90) Нет H С Отверстием Односторонний A С Отверстием цилиндрическое Нет МММ 1 M С Отверстием цилиндрическое Односторонний 11 М 17 N Без отв. - Нет 1 1 X - Специальная конструкция
