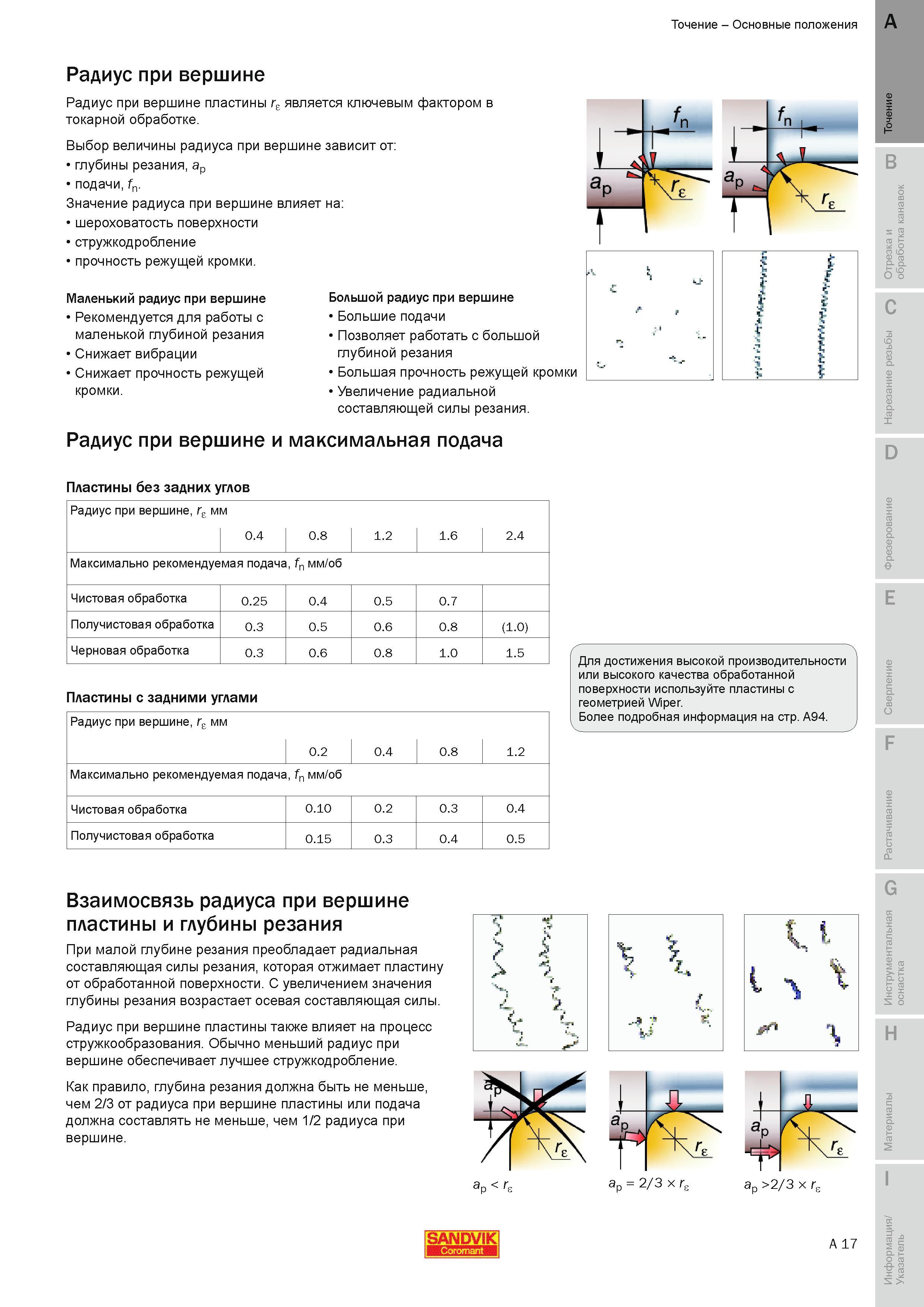

Радиус при вершине сменной режущей токарной пластины re является ключевым фактором при наружном и внутреннем точении. Выбор величины радиуса при вершине зависит от глубины резания ар подачи fn. Значение радиуса при вершине влияет на шероховатость поверхности стружкодробление прочность режущей кромки. Маленький радиус при вершине Рекомендуется для работы с маленькой глубиной резания Снижает вибрации Снижает прочность режущей кромки. Большой радиус при вершине Большие подачи Позволяет работать с большой глубиной резания Большая прочность режущей кромки Увеличение радиальной составляющей силы резания. Радиус при вершине и максимальная подача Пластины без задних углов Радиус при вершине re мм 0.4 0.8 1.2 1.6 2.4 Максимально рекомендуемая подача fn мм/об Чистовая обработка 0.25 0.4 0.5 0.7 Получистовая обработка 0.3 0.5 0.6 0.8 (1.0) Черновая обработка 0.3 0.6 0.8 1.0 1.5 Пластины с задними углами Радиус при вершине re мм 0.2 0.4 0.8 1.2 Максимально рекомендуемая подача fn мм/об Чистовая обработка 0.10 0.2 0.3 0.4 Получистовая обработка 0.15 0.3 0.4 0.5 Для достижения высокой производительности или высокого качества обработанной поверхности используйте пластины с геометрией Wiper. Более подробная информация на стр. A94. Взаимосвязь радиуса при вершине пластины и глубины резания При малой глубине резания преобладает радиальная составляющая силы резания которая отжимает пластину от обработанной поверхности. С увеличением значения глубины резания возрастает осевая составляющая силы. Радиус при вершине пластины также влияет на процесс стружкообразования. Обычно меньший радиус при вершине обеспечивает лучшее стружкодробление. Как правило глубина резания должна быть не меньше чем 2 3 от радиуса при вершине пластины или подача должна составлять не меньше чем 1 2 радиуса при вершине. SANDVIK A 17 Точение Основные положения Радиус при вершине
