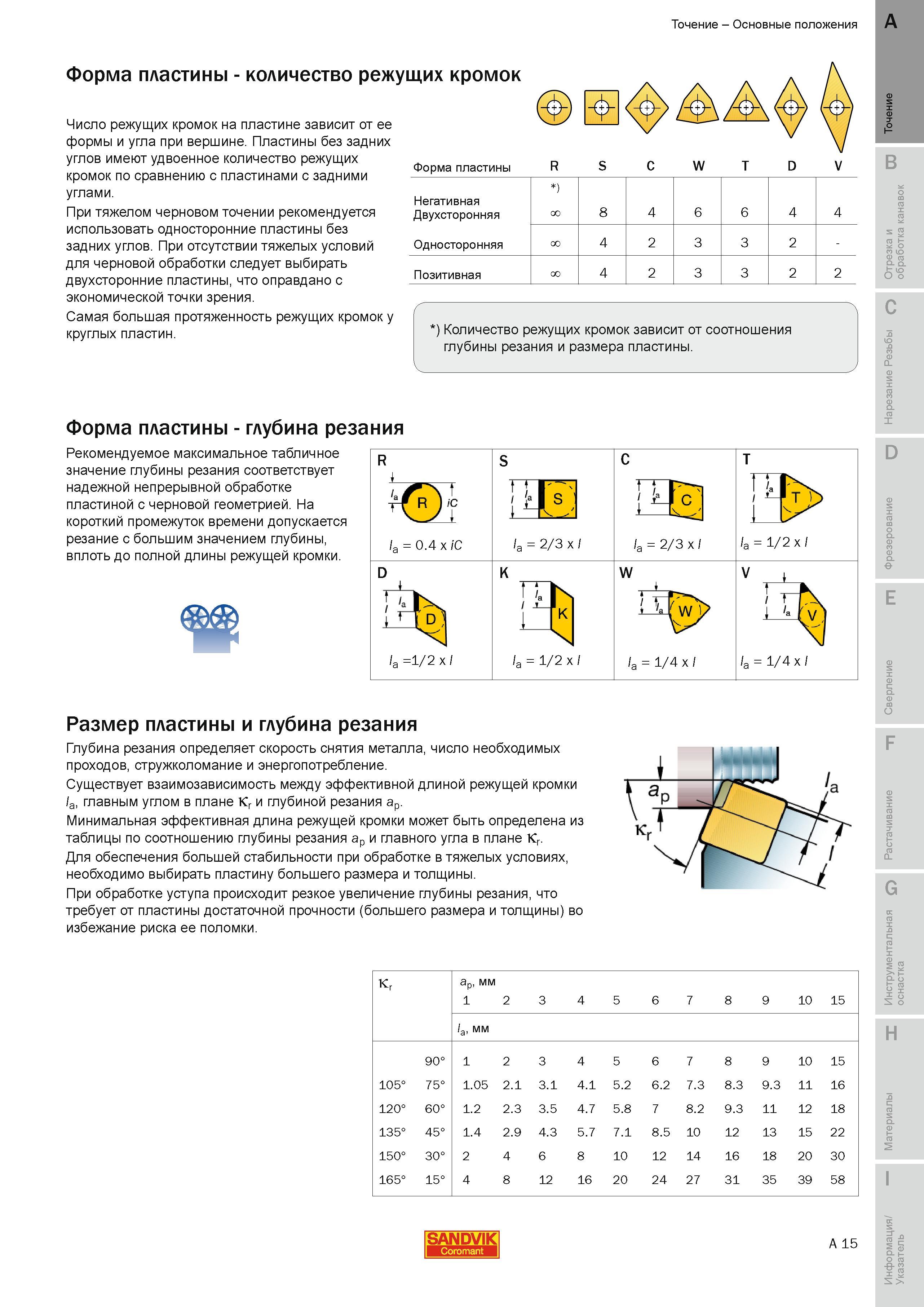

Число режущих кромок на пластине зависит от ее формы и угла при вершине Пластины без задних углов имеют удвоенное количество режущих кромок по сравнению с пластинами с задними углами. При тяжелом черновом точении рекомендуется использовать односторонние пластины без задних углов. При отсутствии тяжелых условий для черновой обработки следует выбирать двухсторонние пластины что оправдано с экономической точки зрения. Самая большая протяженность режущих кромок у круглых пластин. Форма пластины W Негативная Двухсторонняя ) 00 8 4 6 6 4 4 Односторонняя X 4 2 3 3 2 - Позитивная X 4 2 3 3 2 2 Количество режущих кромок зависит от соотношения глубины резания и размера пластины. B О. CL C Форма пластины - глубина резания R Рекомендуемое максимальное табличное значение глубины резания соответствует надежной непрерывной обработке пластиной с черновой геометрией. На короткий промежуток времени допускается резание с большим значением глубины вплоть до полной длины режущей кромки. D la 1 2 X l a la 2 3 x l la 1 2 X l L la 2 3 x l W la 1 4 X l la 1 2 X l V la 1 4 X l D E Размер пластины и глубина резания Глубина резания определяет скорость снятия металла число необходимых проходов стружколомание и энергопотребление. Существует взаимозависимость между эффективной длиной режущей кромки la главным углом в плане Kr и глубиной резания ap. Минимальная эффективная длина режущей кромки может быть определена из таблицы по соотношению глубины резания ap и главного угла в плане Kr. Для обеспечения большей стабильности при обработке в тяжелых условиях необходимо выбирать пластину большего размера и толщины. При обработке уступа происходит резкое увеличение глубины резания что требует от пластины достаточной прочности (большего размера и толщины) во избежание риска ее поломки. F G kr ap мм 1 2 3 4 5 6 7 8 9 10 15 la мм 9 1 2 3 4 5 6 7 8 9 10 15 105 5 1"- 1.05 2.1 3.1 4.1 5.2 6.2 7.3 8.3 9.3 11 16 120 6 1.2 2.3 3.5 4.7 5.8 7 8.2 9.3 11 12 18 135 5 1.4 2.9 4.3 5.7 7.1 8.5 10 12 13 15 22 150 3 2 4 6 8 10 12 14 16 18 20 30 165 5 1 4 8 12 16 20 24 27 31 35 39 58 H SANDVIK A 15 О m R S С D V C T S la 0.4 X iC K Точение Основные положения Форма пластины количество режущих кромок
