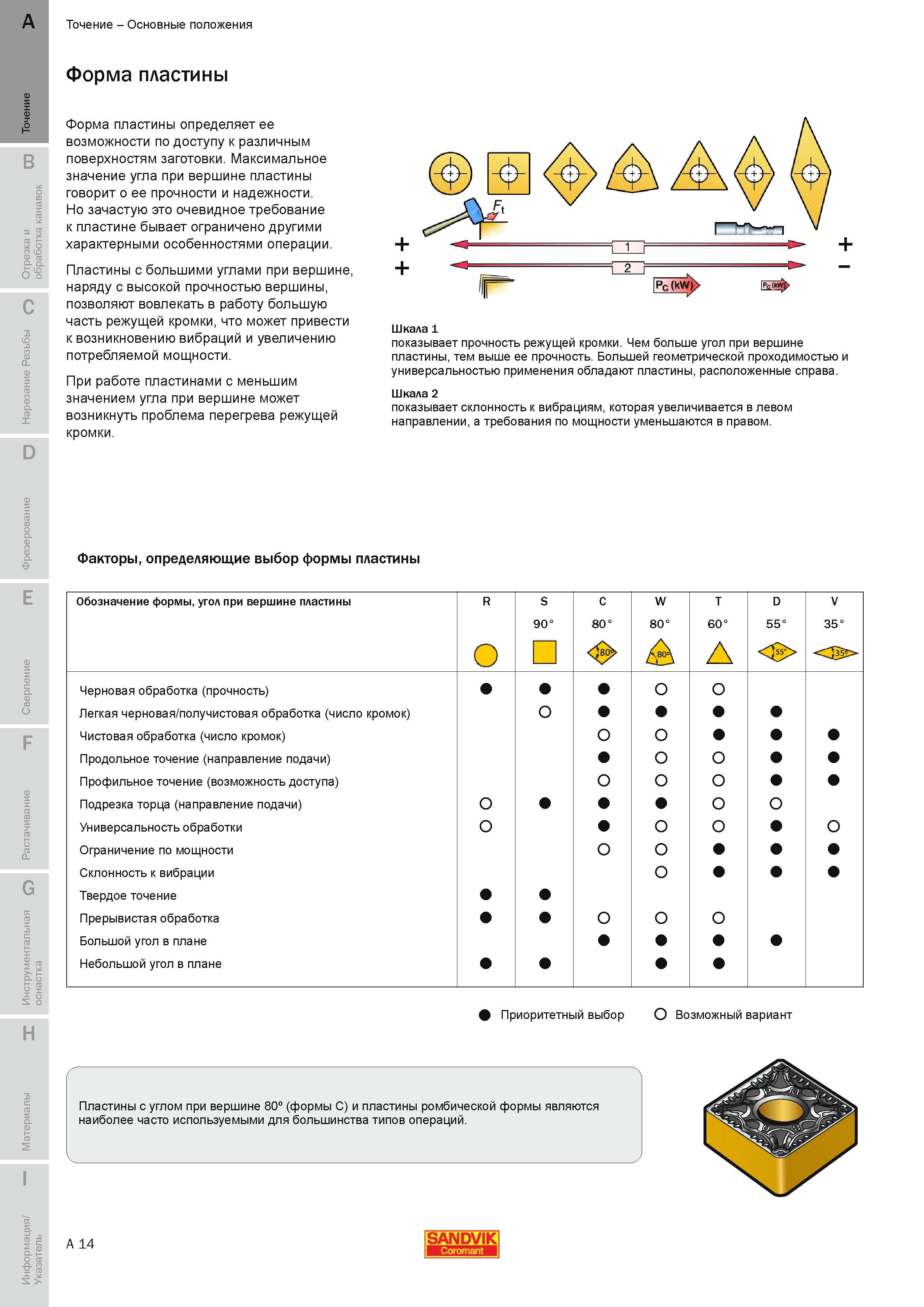

Форма сменной режущей токарной пластины определяет ее технологические возможности по доступу к различным поверхностям заготовки Максимальное значение угла при вершине пластины говорит о ее прочности и надежности. Но зачастую это очевидное требование к пластине бывает ограничено другими характерными особенностями операции. Пластины с большими углами при вершине наряду с высокой прочностью вершины позволяют вовлекать в работу большую часть режущей кромки что может привести к возникновению вибраций и увеличению потребляемой мощности. При работе пластинами с меньшим значением угла при вершине может возникнуть проблема перегрева режущей кромки. Шкала 1 показывает прочность режущей кромки. Чем больше угол при вершине пластины тем выше ее прочность. Большей геометрической проходимостью и универсальностью применения обладают пластины расположенные справа. Шкала 2 показывает склонность к вибрациям которая увеличивается в левом направлении а требования по мощности уменьшаются в правом. Факторы определяющие выбор формы пластины Обозначение формы угол при вершине пластины R S C W T D V 90 80 80 60 55 35 о 0 А А 8 Черновая обработка (прочность) Легкая черновая получистовая обработка (число кромок) О Чистовая обработка (число кромок) Продольное точение (направление подачи) Профильное точение (возможность доступа) О Подрезка торца (направление подачи) О Универсальность обработки Ограничение по мощности Склонность к вибрации О Твердое точение Прерывистая обработка О Большой угол в плане Небольшой угол в плане Приоритетный выбор О Возможный вариант Пластины с углом при вершине 80 (формы C) и пластины ромбической формы являются наиболее часто используемыми для большинства типов операций. A 14 SANDVIK Точение Основные положения Форма пластины
