Стружкообразование при токарной обработке и выбор геометрии передней поверхности сменной режущей пластины Существует три способа ломания стружки - Руководство SANDVIK COROMANT 2010 по металлообработке Стр. A19 0025 Lab2u

Обновлено 2020-06-26 05:52:59

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding SANDVIK COROMANT \| Руководство SANDVIK COROMANT 2010 по металлообработке (Всего 800 стр.)

Стружкообразование при токарной обработке и выбор геометрии передней поверхности сменной режущей пластины Существует три способа ломания стружки - 25 SANDVIK COROMANT 2010 Руководство по металлообработке Точение Фрезерование Сверление Стр.A19

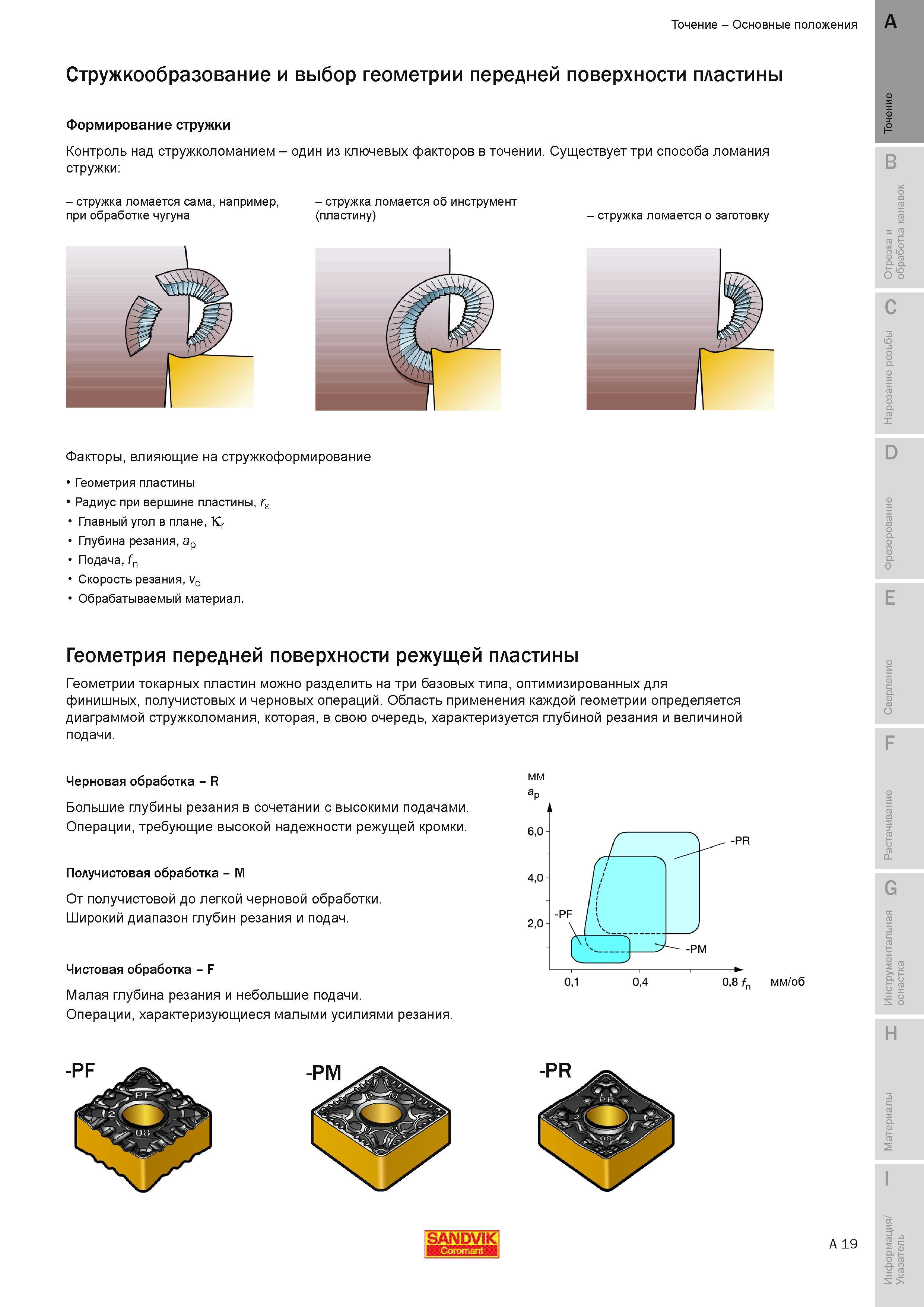

Стружкообразование при токарной обработке и выбор геометрии передней поверхности сменной режущей пластины Существует три способа ломания стружки - Стружкообразование при токарной обработке и выбор геометрии передней поверхности сменной режущей пластины Существует три способа ломания стружки - стружка ломается сама - стружка ломается об инструмент (пластину) - стружка ломается о заготовку Факторы влияющие на стружкоформирование Геометрия пластины Радиус при вершине пластины re Главный угол в плане Kr Глубина резания Ap Подача fn Скорость резания vc Обрабатываемый материал. Геометрия передней поверхности режущей пластины Геометрии токарных пластин можно разделить на три базовых типа оптимизированных для финишных получистовых и черновых операций. Область применения каждой геометрии определяется диаграммой стружколомания которая в свою очередь характеризуется глубиной резания и величиной подачи. Черновая обработка R Большие глубины резания в сочетании с высокими подачами. Операции требующие высокой надежности режущей кромки. Получистовая обработка M От получистовой до легкой черновой обработки. Широкий диапазон глубин резания и подач. Чистовая обработка F Малая глубина резания и небольшие подачи. Операции характеризующиеся малыми усилиями резания. мм/об мм SANDVIK A 19 Точение Основные положения Формирование стружки Контроль над стружколоманием - один из ключевых факторов в точении. при обработке чугуна
