Режимы резания при фрезеровании закаленной стали на металлорежущих станках Фрезы Sandvik Coromant Метрические значения скорости резания

Режимы резания при фрезеровании закаленной стали на металлорежущих станках Фрезы Sandvik Coromant Метрические значения скорости резания

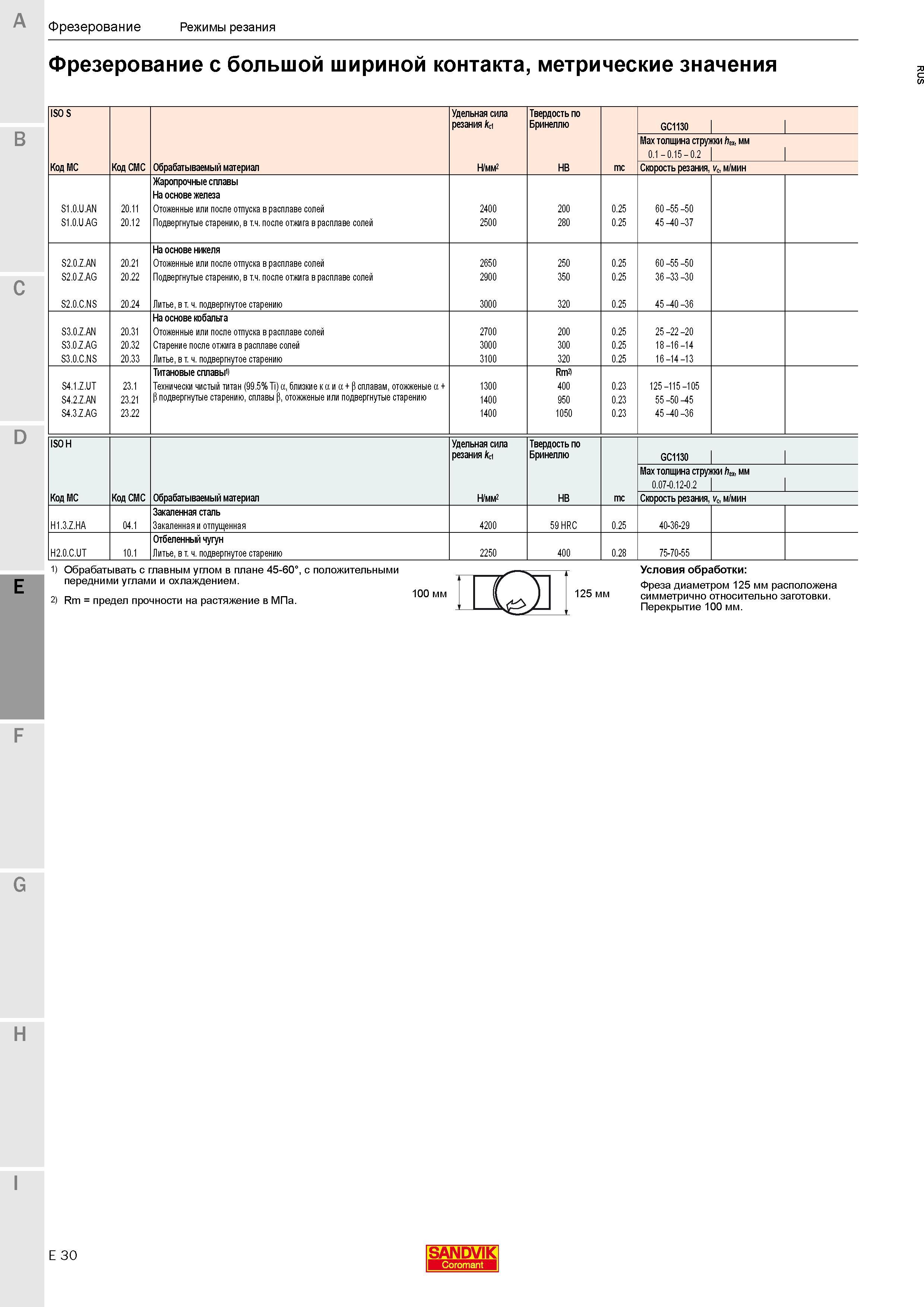

Режимы резания при фрезеровании закаленной стали на металлорежущих станках Фрезы Sandvik Coromant Метрические значения скорости резания _ ISO S Удельная сила резания Обрабатываемые материалы Твердость по Бринеллю GC1130 Max толщина стружки hex, мм 0.1 - 0.15 - 0.2 Код MC Код CMC Обрабатываемый материал Н/мм2 HB mc Скорость резания, vc, м/мин 51.0.U.AN 51.0.U.AG 20.11 20.12 Жаропрочные сплавы На основе железа Отоженные или после отпуска в расплаве солей Подвергнутые старению, в т.ч. после отжига в расплаве солей 2400 2500 200 280 0.25 0.25 60 -55 -50 45 -40 -37 52.0.Z.AN 52.0.Z.AG 20.21 20.22 На основе никеля Отоженные или после отпуска в расплаве солей Подвергнутые старению, в т.ч. после отжига в расплаве солей 2650 2900 250 350 0.25 0.25 60 -55 -50 36 -33 -30 S2.0.C.NS 20.24 Литье, в т. ч. подвергнутое старению 3000 320 0.25 45 -40 -36 53.0.Z.AN 53.0.Z.AG 53.0.C.NS 20.31 20.32 20.33 На основе кобальта Отоженные или после отпуска в расплаве солей Старение после отжига в расплаве солей Литье, в т. ч. подвергнутое старению 2700 3000 3100 200 300 320 0.25 0.25 0.25 25 -22 -20 18 -16 -14 16 -14 -13 54.1.Z.UT 54.2.Z.AN 54.3.Z.AG 23.1 23.21 23.22 Титановые сплавы1) Технически чистый титан (99.5% Ti) а, близкие к а и а + р сплавам, отожженые а + Р подвергнутые старению, сплавы р, отожженые или подвергнутые старению 1300 1400 1400 Rm 400 950 1050 0.23 0.23 0.23 125 -115 -105 55 -50 -45 45 -40 -36 ISO H Удельная сила резания kd Твердость по Бринеллю GC1130 Max толщина стружки hex, мм 0.07-0.12-0.2 Код MC Код CMC Обрабатываемый материал Н/мм2 HB mc Скорость резания, vc, м/мин H1.3.Z.HA 04.1 Закаленная сталь Закаленная и отпущенная 4200 59 HRC 0.25 40-36-29 H2.0.C.UT 10.1 Отбеленный чугун Литье, в т. ч. подвергнутое старению 2250 400 0.28 75-70-55 B C D E 1) Обрабатывать с главным углом в плане 45-60°, с положительными передними углами и охлаждением. 2) Rm = предел прочности на растяжение в МПа. 100 мм 125 мм Условия обработки: Фреза диаметром 125 мм расположена симметрично относительно заготовки. Перекрытие 100 мм. F G H I E 30 SANDVIK Coromant при фрезеровании с большой шириной контакта
