Режимы резания при фрезеровании нержавейки с большой шириной контакта фрезерным инструментом Sandvik на промышленных станках Метрические значения

Режимы резания при фрезеровании нержавейки с большой шириной контакта фрезерным инструментом Sandvik на промышленных станках Метрические значения

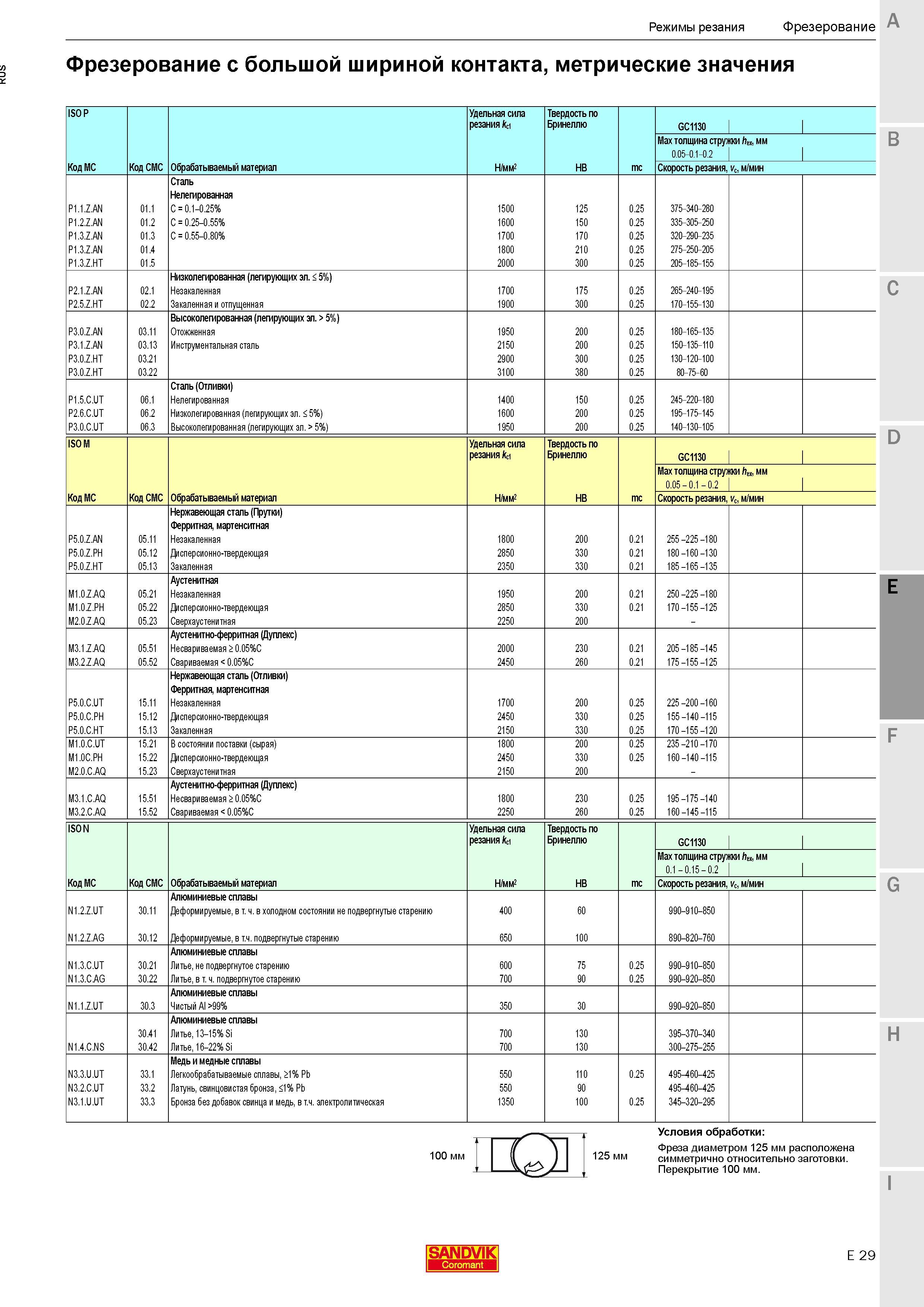

Режимы резания при фрезеровании нержавейки с большой шириной контакта фрезерным инструментом Sandvik на промышленных станках Метрические значения _ Группы обрабатываемых материалов по ISO Удельная сила резания Твердость по Бринеллю Max толщина стружки hex, мм 0.05-0.1-0.2 Код MC Код CMC Обрабатываемый материал Н/мм2 HB mc Скорость резания, vc, м/мин P1.1.Z.AN P1.2.Z.AN P1.3.Z.AN P1.3.Z.AN P1.3.Z.HT 01.1 01.2 01.3 01.4 01.5 Сталь Нелетрованная C = 0.1-0.25% C = 0.25-0.55% C = 0.55-0.80% 1500 1600 1700 1800 2000 125 150 170 210 300 0.25 0.25 0.25 0.25 0.25 375-340-280 335-305-250 320-290-235 275-250-205 205-185-155 P2.1.Z.AN P2.5.Z.HT 02.1 02.2 Низколегированная (легирующих эл. < 5%) Незакаленная Закаленная и отпущенная 1700 1900 175 300 0.25 0.25 265-240-195 170-155-130 P3.0.Z.AN P3.1.Z.AN P3.0.Z.HT P3.0.Z.HT 03.11 03.13 03.21 03.22 Высоколегированная (легирующих эл. > 5%) Отожженная Инструментальная сталь 1950 2150 2900 3100 200 200 300 380 0.25 0.25 0.25 0.25 180-165-135 150-135-110 130-120-100 80-75-60 P1.5.C.UT P2.6.C.UT P3.0.C.UT 06.1 06.2 06.3 Сталь (Отливки) Нелегированная Низколегированная (легирующих эл. < 5%) Высоколегированная (легирующих эл. > 5%) 1400 1600 1950 150 200 200 0.25 0.25 0.25 245-220-180 195-175-145 140-130-105 ISO M Удельная сила резания kci Твердость по Бринеллю GC1130 Max толщина стружки hex, мм 0.05 - 0.1 - 0.2 Код MC Код CMC Обрабатываемый материал Н/мм2 HB mc Скорость резания, vc, м/мин P5.0.Z.AN P5.0.Z.PH P5.0.Z.HT 05.11 05.12 05.13 Нержавеющая сталь (Прутки) Ферритная, мартенситная Незакаленная Дисперсионно-твердеющая Закаленная 1800 2850 2350 200 330 330 0.21 0.21 0.21 255 -225 -180 180 -160 -130 185 -165 -135 M1.0.Z.AQ M1.0.Z.PH M2.0.Z.AQ 05.21 05.22 05.23 Аустенитная Незакаленная Дисперсионно-твердеющая Сверхаустенитная 1950 2850 2250 200 330 200 0.21 0.21 250 -225 -180 170 -155 -125 M3.1.Z.AQ M3.2.Z.AQ 05.51 05.52 Аустенитно-ферритная (Дуплекс) Несвариваемая > 0.05%C Свариваемая < 0.05%C 2000 2450 230 260 0.21 0.21 205 -185 -145 175 -155 -125 P5.0.C.UT P5.0.C.PH P5.0.C.HT 15.11 15.12 15.13 Нержавеющая сталь (Отливки) Ферритная, мартенситная Незакаленная Дисперсионно-твердеющая Закаленная 1700 2450 2150 200 330 330 0.25 0.25 0.25 225 -200 -160 155 -140 -115 170 -155 -120 M1.0.C.UT M1.0C.PH M2.0.C.AQ 15.21 15.22 15.23 В состоянии поставки (сырая) Дисперсионно-твердеющая Сверхаустенитная 1800 2450 2150 200 330 200 0.25 0.25 235 -210 -170 160 -140 -115 M3.1.C.AQ M3.2.C.AQ 15.51 15.52 Аустенитно-ферритная (Дуплекс) Несвариваемая > 0.05%C Свариваемая < 0.05%C 1800 2250 230 260 0.25 0.25 195 -175 -140 160 -145 -115 ISO N Удельная сила Твердость по резания ка Бринеллю GC1130 Max толщина стружки hex, мм 0.1 - 0.15 - 0.2 Код MC Код CMC Обрабатываемый материал Н/мм2 HB mc Скорость резания, vc м/мин N1.2.Z.UT 30.11 Алюминиевые сплавы Деформируемые, в т. ч. в холодном состоянии не подвергнутые старению 400 60 990-910-850 N1.2.Z.AG 30.12 Деформируемые, в т.ч. подвергнутые старению 650 100 890-820-760 N1.3.C.UT N1.3.C.AG 30.21 30.22 Алюминиевые сплавы Литье, не подвергнутое старению Литье, в т. ч. подвергнутое старению 600 700 75 90 0.25 0.25 990-910-850 990-920-850 N1.1.Z.UT 30.3 Алюминиевые сплавы Чистый Al>99% 350 30 990-920-850 N1.4.C.NS 30.41 30.42 Алюминиевые сплавы Литье, 13-15% Si Литье, 16-22% Si 700 700 130 130 395-370-340 300-275-255 N3.3.U.UT N3.2.C.UT N3.1.U.UT 33.1 33.2 33.3 Медь и медные сплавы Легкообрабатываемые сплавы, >1% Pb Латунь, свинцовистая бронза, <1% Pb Бронза без добавок свинца и медь, в т.ч. электролитическая 550 550 1350 110 90 100 0.25 0.25 495-460-425 495-460-425 345-320-295 B C D E F G H 100 мм а 125 мм Условия обработки: Фреза диаметром 125 мм расположена симметрично относительно заготовки. Перекрытие 100 мм. SANDVIK Coromant E 29 Рекомендуемые Sandvik Coromant
