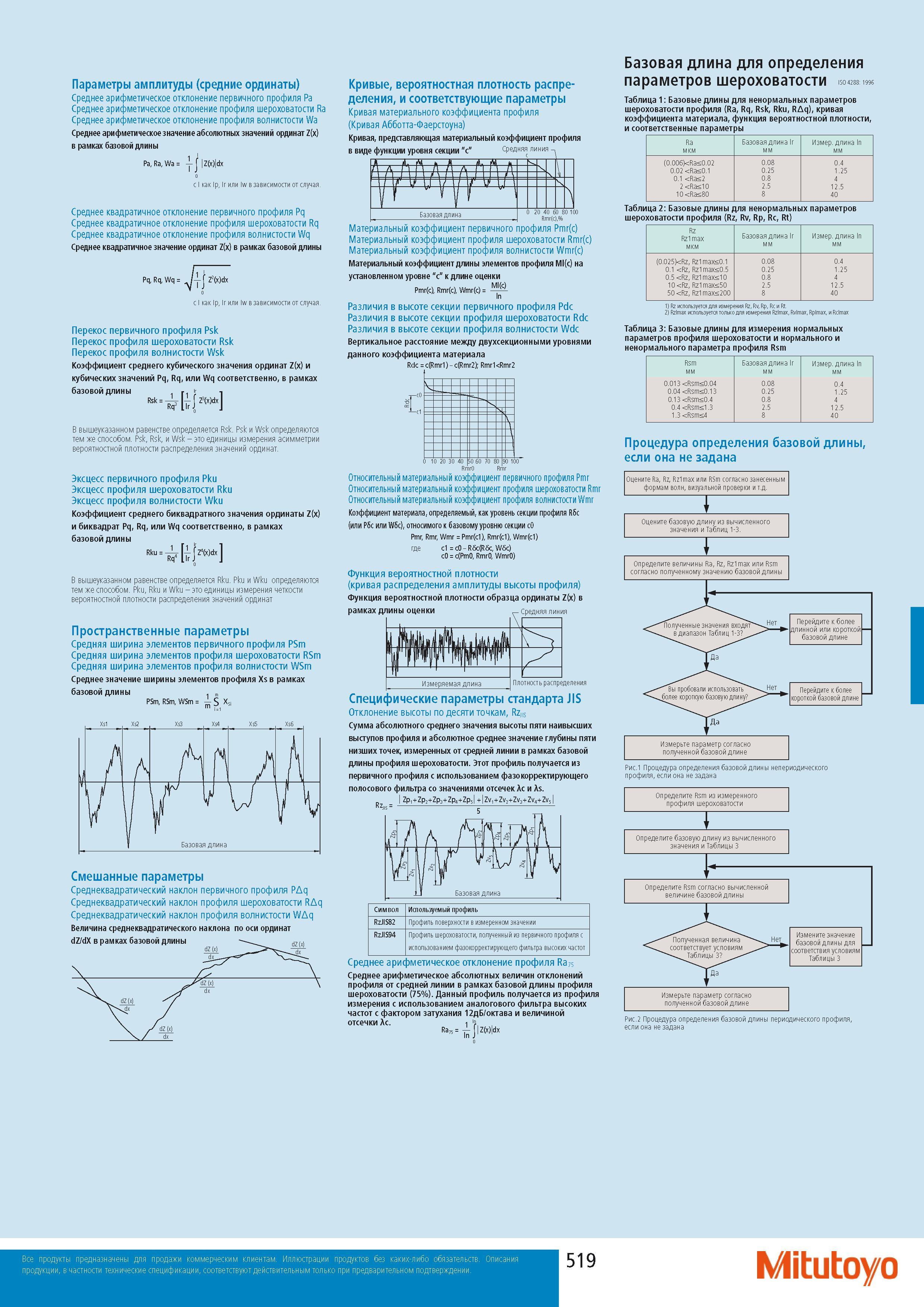

Параметры амплитуды средние ординаты Среднее арифметическое отклонение первичного профиля Pa Среднее арифметическое отклонение профиля шероховатости Ra Среднее

Параметры амплитуды средние ординаты Среднее арифметическое отклонение первичного профиля Pa Среднее арифметическое отклонение профиля шероховатости Ra Среднее арифметическое отклонение профиля волнистости Wa Среднее арифметическое значение абсолютных значений ординат Z(x) в рамках базовой длины Pa Ra Wa -1 J Z(x) dx c I как Ip Ir или Iw в зависимости от случая. Среднее квадратичное отклонение первичного профиля Pq Среднее квадратичное отклонение профиля шероховатости Rq Среднее квадратичное отклонение профиля волнистости Wq Среднее квадратичное значение ординат Z(x) в рамках базовой длины c I как Ip Ir или Iw в зависимости от случая. Перекос первичного профиля Psk Перекос профиля шероховатости Rsk Перекос профиля волнистости Wsk Коэффициент среднего кубического значения ординат Z(x) и кубических значений Pq Rq или Wq соответственно в рамках базовой длины i 1 RskМ-i Н В вышеуказанном равенстве определяется Rsk. Psk и Wsk определяются тем же способом. Psk Rsk и Wsk - это единицы измерения асимметрии вероятностной плотности распределения значений ординат. Эксцесс первичного профиля Pku Эксцесс профиля шероховатости Rku Эксцесс профиля волнистости Wku Коэффициент среднего биквадратного значения ординаты Z(x) и биквадрат Pq Rq или Wq соответственно в рамках базовой длины Rku 1 тг JZ (x)dx В вышеуказанном равенстве определяется Rku. Pku и Wku определяются тем же способом. Pku Rku и Wku - это единицы измерения четкости вероятностной плотности распределения значений ординат Пространственные параметры Средняя ширина элементов первичного профиля PSm Средняя ширина элементов профиля шероховатости RSm Средняя ширина элементов профиля волнистости WSm Среднее значение ширины элементов профиля Xs в рамках базовой длины i m Смешанные параметры Среднеквадратический наклон первичного профиля PAq Среднеквадратический наклон профиля шероховатости RAq Среднеквадратический наклон профиля волнистости WAq Величина среднеквадратического наклона по оси ординат dZ dX в рамках базовой длины Кривые вероятностная плотность распределения и соответствующие параметры Кривая материального коэффициента профиля (Кривая Абботта-Фаерстоуна) Кривая представляющая материальный коэффициент профиля в виде функции уровня секции "c" Средняя линия Материальный коэффициент первичного профиля Pmr(c) Материальный коэффициент профиля шероховатости Rmr(c) Материальный коэффициент профиля волнистости Wmr(c) Материальный коэффициент длины элементов профиля Ml(c) на установленном уровне "с" длине оценки Pmr(c) Rmr(c) Wmr(c) Ml(c) In Различия в высоте секции первичного профиля Pdc Различия в высоте секции профиля шероховатости Rdc Различия в высоте секции профиля волнистости Wdc Вертикальное расстояние между двухсекционными уровнями данного коэффициента материала Rdc c(Rmr1) - c(Rmr2) Rmr1Rmr2 Относительный материальный коэффициент первичного профиля Pmr Относительный материальный коэффициент профиля шероховатости Rmr Относительный материальный коэффициент профиля волнистости Wmr Коэффициент материала определяемый как уровень секции профиля R6c (или Рбс или W6c) относимого базовому уровню секции с0 Pmr Rmr Wmr Pmr(c1) Rmr(c1) Wmr(c1) где c1 cO - R6c(R6c W6c) cO c(Pm0 RmrO WmrO) Функция вероятностной плотности (кривая распределения амплитуды высоты профиля) Функция вероятностной плотности образца ординаты Z(x) в рамках длины оценки Средняя линия Плотность распределения Специфические параметры стандарта JIS Отклонение высоты по десяти точкам Rzjis Сумма абсолютного среднего значения высоты пяти наивысших выступов профиля и абсолютное среднее значение глубины пяти низших точек измеренных от средней линии в рамках базовой длины профиля шероховатости. Этот профиль получается из первичного профиля с использованием фазокорректирующего полосового фильтра со значениями отсечек Ас и As. Zp1 + Zp2 + Zp3+Zp4 + Zp5 + ZV1 + ZV2 + ZV3+ZV4+ZV5 I Rzjis - -5 Символ Используемый профиль RzJIS82 Профиль поверхности в измеренном значении RzJIS94 Профиль шероховатости полученный из первичного профиля с использованием фазокорректирующего фильтра высоких частот Среднее арифметическое отклонение профиля Rays Среднее арифметическое абсолютных величин отклонений профиля от средней линии в рамках базовой длины профиля шероховатости (75%). Данный профиль получается из профиля измерения с использованием аналогового фильтра высоких частот с фактором затухания 12дБ октава и величиной отсечки Ас. 1 n Базовая длина для определения параметров шероховатости 4288 996 Таблица 1 Базовые длины для ненормальных параметров шероховатости профиля (Ra Rq Rsk Rku RAq) кривая коэффициента материала функция вероятностной плотности и соответственные параметры Ra мкм Базовая длина Ir мм Измер. длина In мм (0.006)Ra0.02 0.08 0.4 0.02 Ra0.1 0.25 1.25 0.1 Ra2 0.8 4 2Ra10 2.5 12.5 10 Ra80 8 40 Таблица 2 Базовые длины для ненормальных параметров шероховатости профиля (Rz Rv Rp Rc Rt) Rz Rz1max мкм Базовая длина Ir мм Измер. длина In мм (0.025)Rz Rz1max0.1 0.08 0.4 0.1 Rz Rz1max0.5 0.25 1.25 0.5 Rz Rz1max10 0.8 4 10 Rz Rz1max50 2.5 12.5 50 Rz Rz1max200 8 40 Таблица 3 Базовые длины для измерения нормальных параметров профиля шероховатости и нормального и ненормального параметра профиля Rsm Rsm мм Базовая длина Ir мм Измер. длина In мм 0.013 Rsm0.04 0.08 0.4 0.04 Rsm0.13 0.25 1.25 0.13 Rsm0.4 0.8 4 0.4 Rsm1.3 2.5 12.5 1.3 Rsm4 8 40 Процедура определения базовой длины если она не задана Оцените Ra Rz Rzlmax или RSm согласно занесенным формам волн визуальной проверки и т.д. Рис.1 Процедура определения базовой длины непериодического профиля если она не задана Определите Rsm из измеренного профиля шероховатости Определите базовую длину из вычисленного значения и Таблицы 3 Определите Rsm согласно вычисленной величине базовой длины Измените значение базовой длины для соответствия условиям Таблицы 3 Измерьте параметр согласно полученной базовой длине Рис.2 Процедура определения базовой дли если она не задана i периодического профиля ) Rz используется для измерения Rz Rv Rp Rc и Rt. 2) Rzlmax используется только для измерения Rzlmax Rvlmax Rplmax и Rclmax 519 Mitutoyo
