Высокоточные полуавтоматические устройства Mitutoyo для измерения геометрии контура с высокопроизводительным программным обеспечением FORMTRACEPAK Контурографы

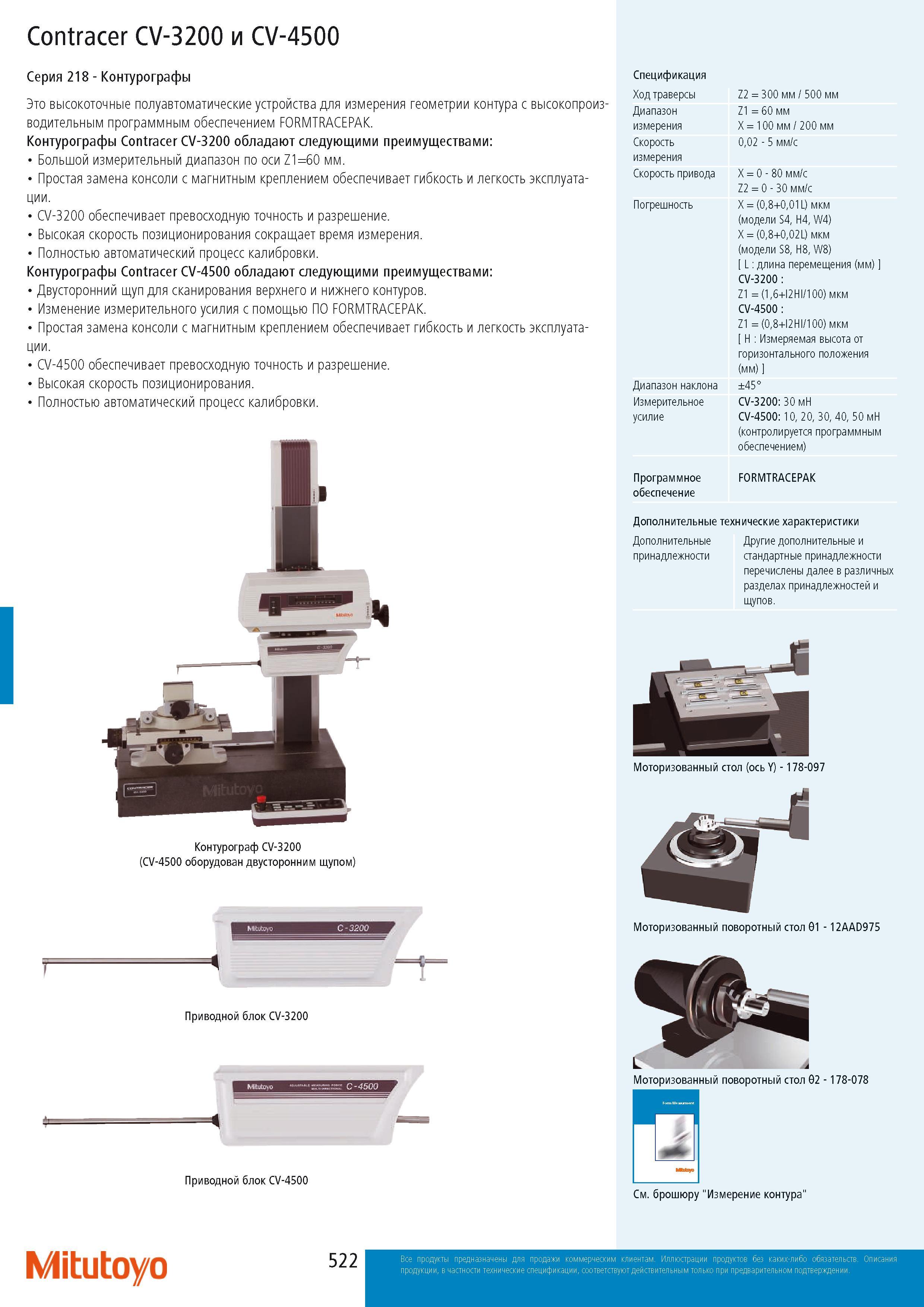

Высокоточные полуавтоматические устройства Mitutoyo для измерения геометрии контура с высокопроизводительным программным обеспечением FORMTRACEPAK Контурографы Contracer CV-3200 обладают следующими преимуществами Большой измерительный диапазон по оси Z160 мм. Простая замена консоли с магнитным креплением обеспечивает гибкость и легкость эксплуатации. CV-3200 обеспечивает превосходную точность и разрешение. Высокая скорость позиционирования сокращает время измерения. Полностью автоматический процесс калибровки. Контурографы Contracer CV-4500 обладают следующими преимуществами Двусторонний щуп для сканирования верхнего и нижнего контуров. Изменение измерительного усилия с помощью ПО FORMTRACEPAK. Простая замена консоли с магнитным креплением обеспечивает гибкость и легкость эксплуатации. CV-4500 обеспечивает превосходную точность и разрешение. Высокая скорость позиционирования. Полностью автоматический процесс калибровки. Спецификация Ход траверсы Диапазон измерения Скорость измерения Скорость привода Погрешность Диапазон наклона Измерительное усилие Программное обеспечение Z2 300 мм 500 мм Z1 60 мм X 100 мм 200 мм 002 - 5 мм с X 0 - 80 мм с Z2 0 - 30 мм с X (08+001L) мкм (модели S4 H4 W4) X (08+002L) мкм (модели S8 H8 W8) L длина перемещения (мм) CV-3200 Z1 (16+I2HI 100) мкм CV-4500 Z1 (08+I2HI 100) мкм H Измеряемая высота от горизонтального положения (мм) 45 CV-3200 30 мН CV-4500 10 20 30 40 50 мН (контролируется программным обеспечением) FORMTRACEPAK Дополнительные технические характеристики Дополнительные принадлежности Другие дополнительные и стандартные принадлежности перечислены далее в различных разделах принадлежностей и щупов. Контурограф CV-3200 (CV-4500 оборудован двусторонним щупом) Приводной блок CV-3200 Приводной блок CV-4500 Моторизованный поворотный стол 91 - 12AAD975 Моторизованный поворотный стол 92 - 178-078 Смотри брошюру "Измерение контура" Mitutoyo 522 Contracer CV-3200 и CV-4500 Серия 218 - Контурографы Это
