Высокопроизводительные стационарные профилометры Mitutoyo Surftest Extreme SV-M3000CNC с системой числового программного управления и программным обеспечением FORMTRACEPAK

Высокопроизводительные стационарные профилометры Mitutoyo Surftest Extreme SV-M3000CNC с системой числового программного управления и программным обеспечением FORMTRACEPAK

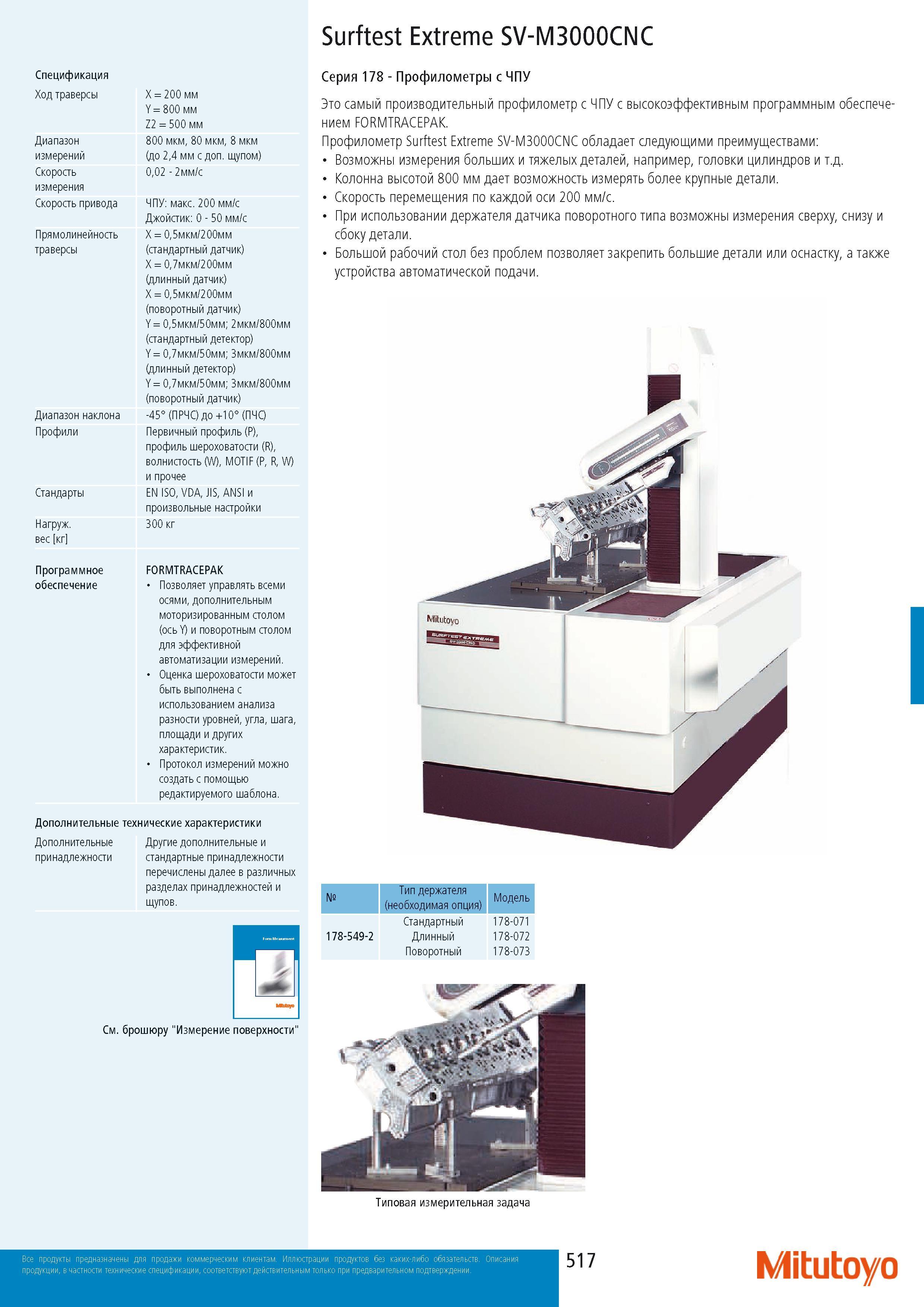

Surftest Extreme SV-M3000CNC Спецификация Ход траверсы X 200 мм Y 800 мм Z2 500 мм Диапазон 800 мкм 80 мкм 8 мкм измерений (до 24 мм с доп. щупом) Скорость измерения с м м 2 2 0 0 Скорость привода ЧПУ: макс. 200 мм с Джойстик: 0 - 50 мм с Прямолинейность X 05мкм 200мм траверсы (стандартный датчик) X 07мкм 200мм (длинный датчик) X 05мкм 200мм (поворотный датчик) Y 05мкм 50мм; 2мкм 800мм (стандартный детектор) Y 07мкм 50мм; 3мкм 800мм (длинный детектор) Y 07мкм 50мм; 3мкм 800мм (поворотный датчик) Диапазон наклона -45 (ПРЧС) до +10 (ПЧС) Профили Первичный профиль (P) профиль шероховатости (R) волнистость (W) MOTIF (P R W) и прочее Стандарты EN ISO VDA JIS ANSI и произвольные настройки Нагруж. вес кг 300 кг Программное обеспечение FORMTRACEPAK Позволяет управлять всеми осями дополнительным моторизированным столом (ось Y) и поворотным столом для эффективной автоматизации измерений. Оценка шероховатости может быть выполнена с использованием анализа разности уровней угла шага площади и других характеристик. Протокол измерений можно создать с помощью редактируемого шаблона. Дополнительные технические характеристики Дополнительные принадлежности Другие дополнительные и стандартные принадлежности перечислены далее в различных разделах принадлежностей и щупов. Смотри брошюру "Измерение поверхности" Серия 178 - Профилометры с ЧПУ Это самый производительный профилометр с ЧПУ с высокоэффективным программным обеспечением FORMTRACEPAK. Профилометр Surftest Extreme SV-M3000CNC обладает следующими преимуществами: Возможны измерения больших и тяжелых деталей например головки цилиндров и т.д. Колонна высотой 800 мм дает возможность измерять более крупные детали. Скорость перемещения по каждой оси 200 мм с. При использовании держателя датчика поворотного типа возможны измерения сверху снизу и сбоку детали. Большой рабочий стол без проблем позволяет закрепить большие детали или оснастку а также устройства автоматической подачи. Тип держателя (необходимая опция) Модель 178-549-2 Стандартный Длинный Поворотный 178-071 178-072 178-073 Типовая измерительная задача 517 Mitutoyo Все продукты предназначены для продажи коммерческим клиентам. Иллюстрации продуктов без каких-либо обязательств. Описания продукции в частности технические спецификации соответствуют действительным только при предварительном подтверждении. Высокопроизводительные стационарные профилометры Mitutoyo Surftest Extreme SV-M3000CNC с системой числового программного управления и программным обеспечением FORMTRACEPAK
