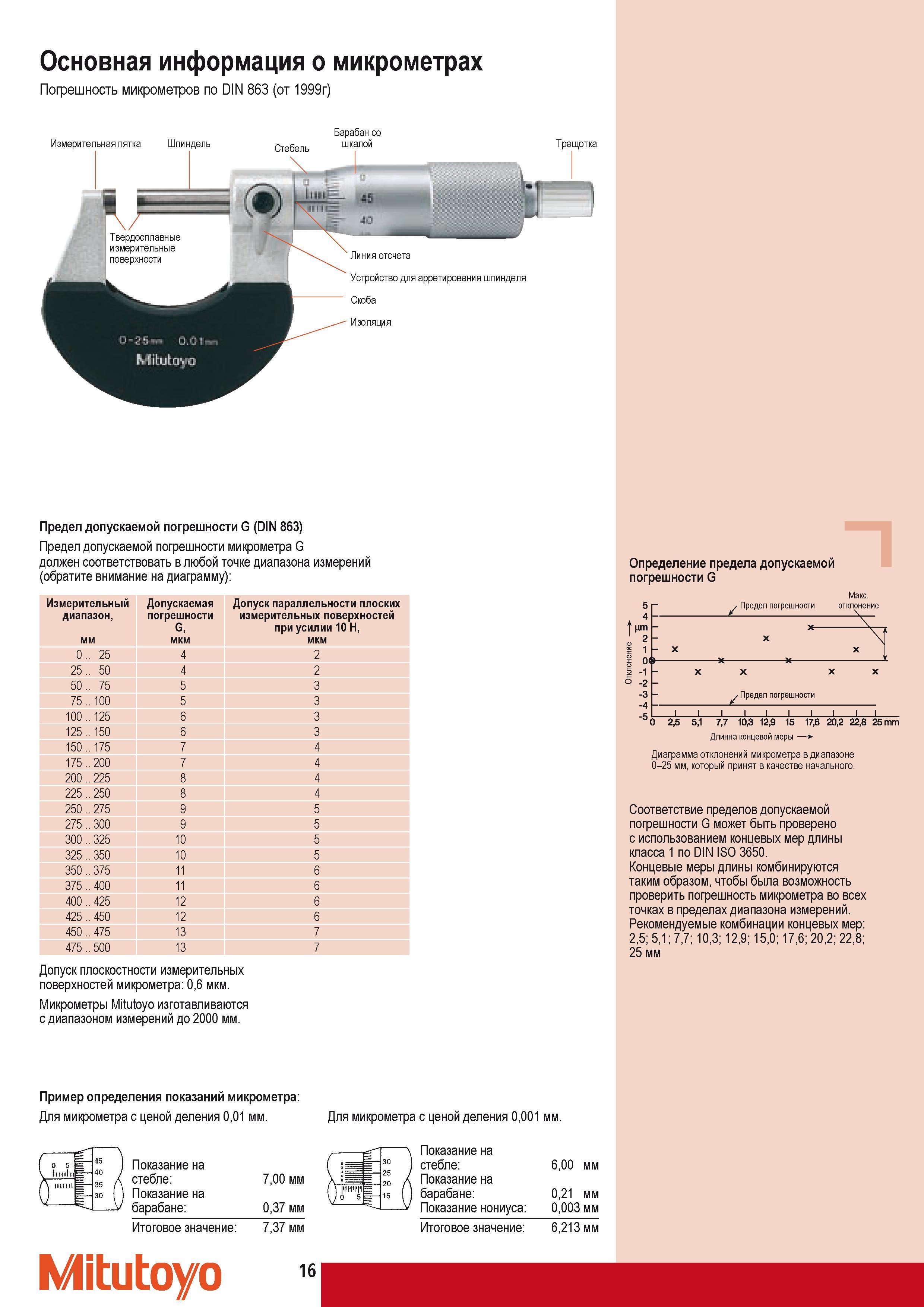

Основная информация о микрометрах Погрешность микрометров по DIN 863 от 1999 Барабан Предел допускаемой погрешности микрометра G должен соответствовать в люб

Основная информация о микрометрах Погрешность микрометров по DIN 863 от 1999 Барабан Предел допускаемой погрешности микрометра G должен соответствовать в любой точке диапазона измерений (обратите внимание на диаграмму) Измерительный Допускаемая Допуск параллельности плоских диапазон погрешности G измерительных поверхностей при усилии 10 Н мм мкм 0 25 4 2 25 50 4 2 50 75 5 3 75 100 5 3 100 125 6 3 125 150 6 3 150 175 7 4 175 200 7 4 200 225 8 4 225 250 8 4 250 275 9 5 275 300 9 5 300 325 10 5 325 350 10 5 350 375 11 6 375 400 11 6 400 425 12 6 425 450 12 6 450 475 13 7 475 500 13 7 Допуск плоскостности измерительных поверхностей микрометра 06 мкм. Микрометры Mitutoyo изготавливаются с диапазоном измерений до 2000 мм. Определение предела допускаемой погрешности G 5 4 fim 1 2 1 I О 5 -1 о .2 -3 -4 -5 Предел погрешности Предел погрешности J L JI J 1 J I О 25 51 77 103 129 15 176 202 228 25 Длинна концевой меры Диаграмма отклонений микрометра в диапазоне 0-25 мм который принят в качестве начального. Соответствие пределов допускаемой погрешности G может быть проверено с использованием концевых мер длины класса 1 по DIN ISO 3650. Концевые меры длины комбинируются таким образом чтобы была возможность проверить погрешность микрометра во всех точках в пределах диапазона измерений. Рекомендуемые комбинации концевых мер 25; 51; 77; 103; 129; 150; 176; 202; 228; 25 мм Пример определения показаний микрометра Для микрометра с ценой деления 001 мм. Для микрометра с ценой деления 0001 мм. Показание на стебле Показание на барабане Итоговое значение Mitutoyo 700 мм 037 мм 737 мм 16 Показание на стебле Показание на барабане Показание нониуса 600 мм 021 мм 0003 мм Итоговое значение 6213 мм Предел допускаемой погрешности G DIN 863
