измерения производятся с помощью оптической пластины интерференции которая плотно накладывается на измеряемую поверхность Из-за воздушного слоя между пластин

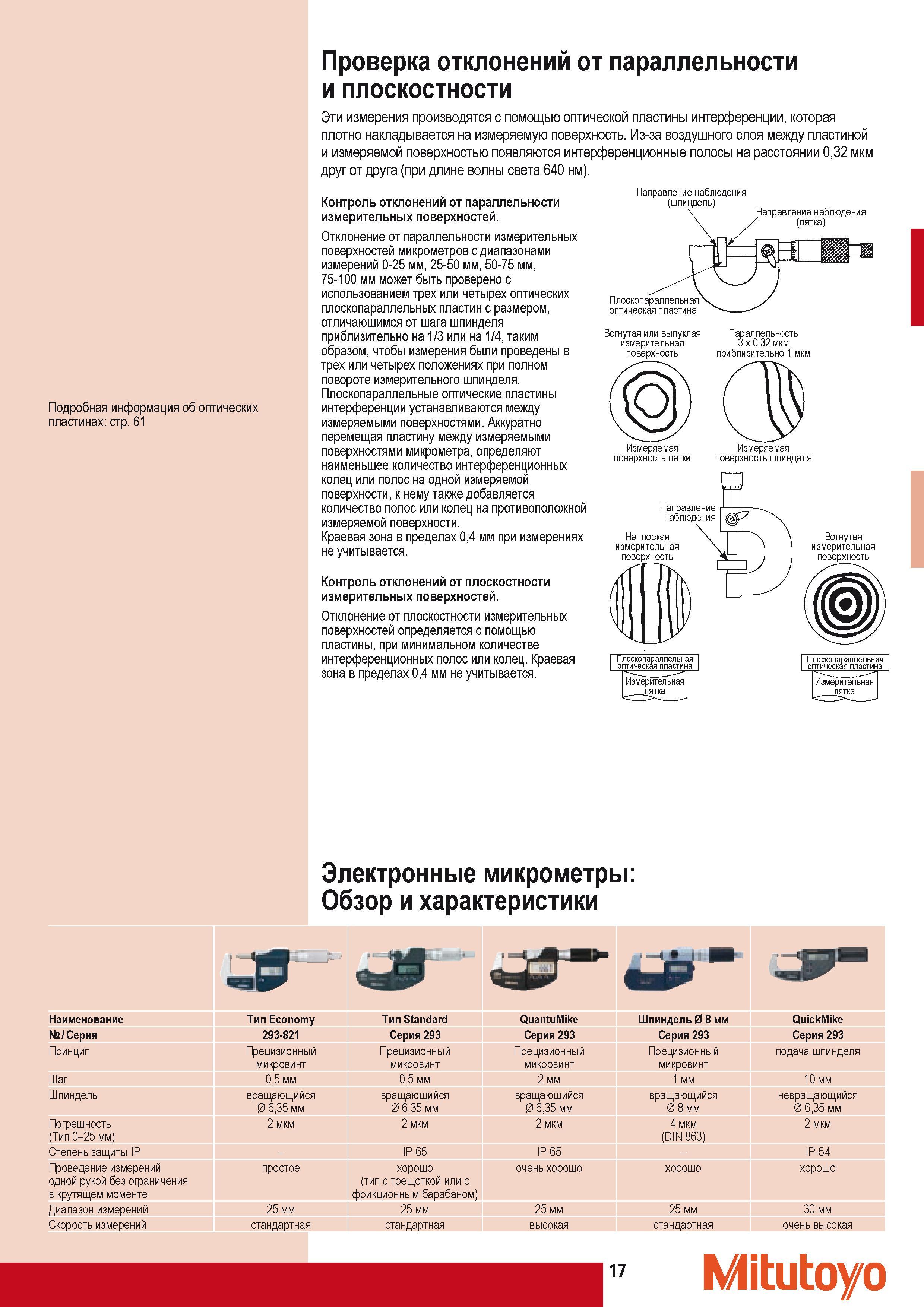

измерения производятся с помощью оптической пластины интерференции которая плотно накладывается на измеряемую поверхность Из-за воздушного слоя между пластиной и измеряемой поверхностью появляются интерференционные полосы на расстоянии 032 мкм друг от друга (при длине волны света 640 нм). Контроль отклонений от параллельности измерительных поверхностей. Отклонение от параллельности измерительных поверхностей микрометров с диапазонами измерений 0-25 мм 25-50 мм 50-75 мм 75-100 мм может быть проверено с использованием трех или четырех оптических плоскопараллельных пластин с размером отличающимся от шага шпинделя приблизительно на 1 3 или на 1 4 таким образом чтобы измерения были проведены в трех или четырех положениях при полном повороте измерительного шпинделя. Плоскопараллельные оптические пластины интерференции устанавливаются между измеряемыми поверхностями. Аккуратно перемещая пластину между измеряемыми поверхностями микрометра определяют наименьшее количество интерференционных колец или полос на одной измеряемой поверхности к нему также добавляется количество полос или колец на противоположной измеряемой поверхности. Краевая зона в пределах 04 мм при измерениях не учитывается. Контроль отклонений от плоскостности измерительных поверхностей. Отклонение от плоскостности измерительных поверхностей определяется с помощью пластины при минимальном количестве интерференционных полос или колец. Краевая зона в пределах 04 мм не учитывается. Направление наблюдения (шпиндель) Направление наблюдения (пятка) Плоскопараллельная оптическая пластина Вогнутая или выпуклая Параллельность измерительная 3 x 032 мкм поверхность приблизительно 1 мкм Измеряемая поверхность пятки Измеряемая поверхность шпинделя Плоскопараллельная оптическая пластина Электронные микрометры Обзор и характеристики Наименование Тип Economy Тип Standard QuantuMike Шпиндель 0 8 мм QuickMike Серия 293-821 Серия 293 Серия 293 Серия 293 Серия 293 Принцип Прецизионный Прецизионный Прецизионный Прецизионный подача шпинделя микровинт микровинт микровинт микровинт Шаг 05 мм 05 мм 2 мм 1 мм 10 мм Шпиндель вращающийся 0 635 мм вращающийся 0 635 мм вращающийся 0 635 мм вращающийся 0 8 мм невращающийся 0 635 мм Погрешность (Тип 0-25 мм) 2 мкм 2 мкм 2 мкм 4 мкм (DIN 863) 2 мкм Степень защиты IP - IP-65 IP-65 - IP-54 Проведение измерений одной рукой без ограничения в крутящем моменте простое хорошо (тип с трещоткой или с фрикционным барабаном) очень хорошо хорошо хорошо Диапазон измерений 25 мм 25 мм 25 мм 25 мм 30 мм Скорость измерений стандартна; 1 стандартная высокая стандартная очень высокая 17 Mitutoyo Проверка отклонений от параллельности и плоскостности Подробная информация об оптических пластинах стр. 61 Эти
