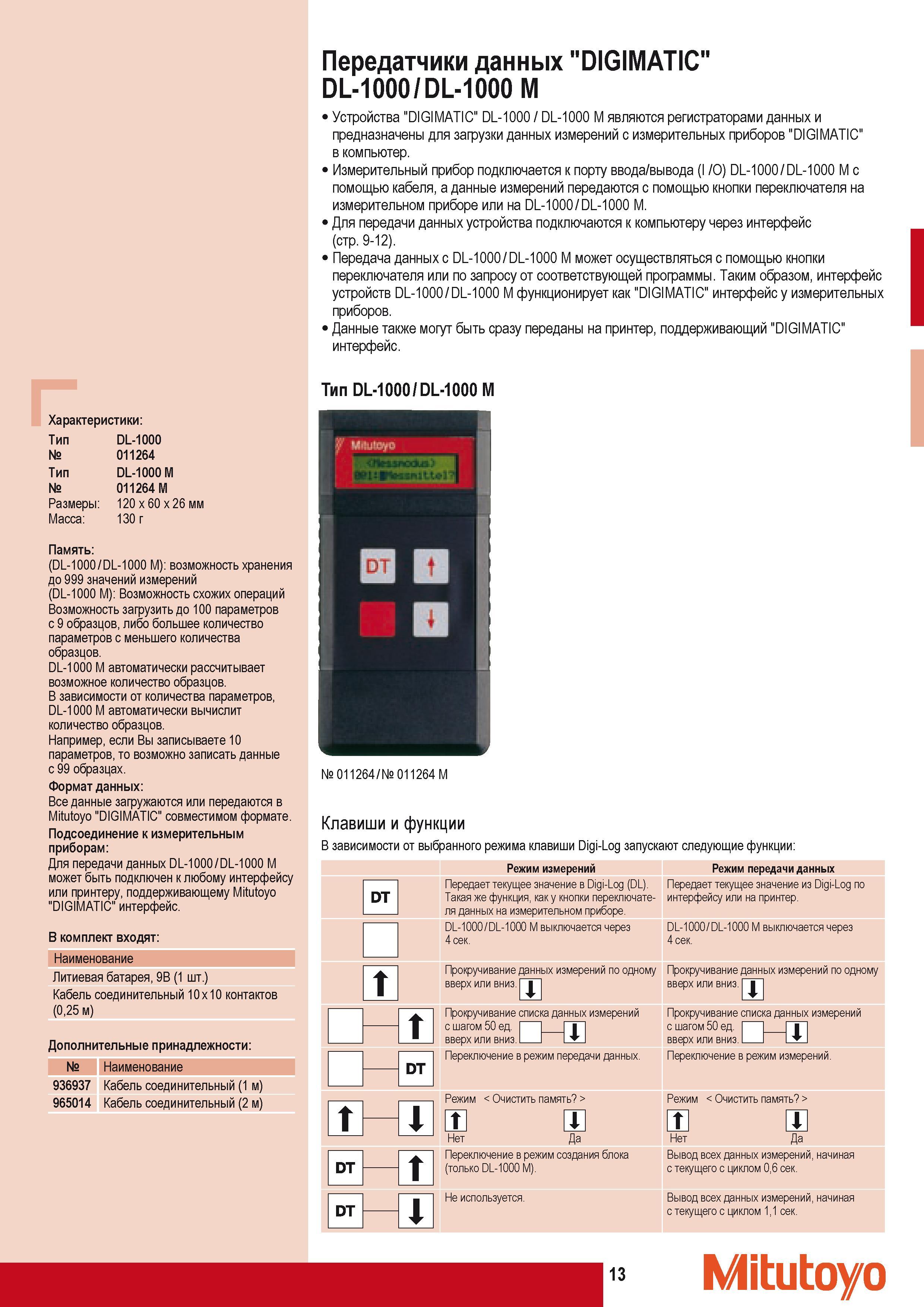

Для передачи данных DL-1000 M может быть подключен к любому интерфейсу или принтеру поддерживающему Mitutoyo DIGIMATIC интерфейс В комплект входят Наименование Литиевая батарея 9В (1 шт.) Кабель соединительный 10 x 10 контактов (025 м) Дополнительные принадлежности Наименование 936937 Кабель соединительный (1 м) 965014 Кабель соединительный (2 м) Передатчики данных 'ЪЮМАТГС" DL-1000 DL-1000 M Устройства DIGIMATIC DL-1000 DL-1000 M являются регистраторами данных и предназначены для загрузки данных измерений с измерительных приборов DIGIMATIC в компьютер. Измерительный прибор подключается к порту ввода вывода (I O) DL-1000 DL-1000 M с помощью кабеля а данные измерений передаются с помощью кнопки переключателя на измерительном приборе или на DL-1000 DL-1000 M. Для передачи данных устройства подключаются к компьютеру через интерфейс (стр. 9-12). Передача данных с DL-1000 DL-1000 M может осуществляться с помощью кнопки переключателя или по запросу от соответствующей программы. Таким образом интерфейс устройств DL-1000 DL-1000 M функционирует как DIGIMATIC интерфейс у измерительных приборов. Данные также могут быть сразу переданы на принтер поддерживающий DIGIMATIC интерфейс. Тип DL-1000 DL-1000 M 011264 011264 M Клавиши и функции В зависимости от выбранного режима клавиши Digi-Log запускают следующие функции Режим измерений Передает текущее значение в Digi-Log (DL). DT Такая же функция как у кнопки переключате- ля данных на измерительном приборе. DL-1000 DL-1000 M выключается через 4 сек. Режим передачи данных Передает текущее значение из Digi-Log по интерфейсу или на принтер. DL-1000 DL-1000 M выключается через 4 сек. Прокручивание данных измерений по одному вверх или вниз. DT Прокручивание данных измерений по одному вверх или вниз. Прокручивание списка данных измерений Прокручивание списка данных измерений с шагом 50 ед.III вверх или вниз.I I Переключение в режим передачи данных. с шагом 50 ед.I вверх или вниз.I I Переключение в режим измерений. DT Режим Очистить память Нет Да Переключение в режим создания блока (только DL-1000 M). Режим Очистить память I Нет Да Вывод всех данных измерений начиная с текущего с циклом 06 сек. DT Не используется. Вывод всех данных измерений начиная с текущего с циклом 11 сек. 13 Mitutoyo Характеристики Тип DL-1000 011264 Тип DL-1000 M 011264 M Размеры 120 x 60 x 26 мм Масса 130 г Память (DL-1000 DL-1000 M) возможность хранения до 999 значений измерений (DL-1000 M) Возможность схожих операций Возможность загрузить до 100 параметров с 9 образцов либо большее количество параметров с меньшего количества образцов. DL-1000 M автоматически рассчитывает возможное количество образцов. В зависимости от количества параметров DL-1000 M автоматически вычислит количество образцов. Например если Вы записываете 10 параметров то возможно записать данные с 99 образцах. Формат данных Все данные загружаются или передаются в Mitutoyo DIGIMATIC совместимом формате. Подсоединение к измерительным приборам
