Описание методов механического крепления сменных режущих пластин Mitsubishi на токарных державках наружного точения Тип (Державки) Структура Крепл 201 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы для станков Стр.C007

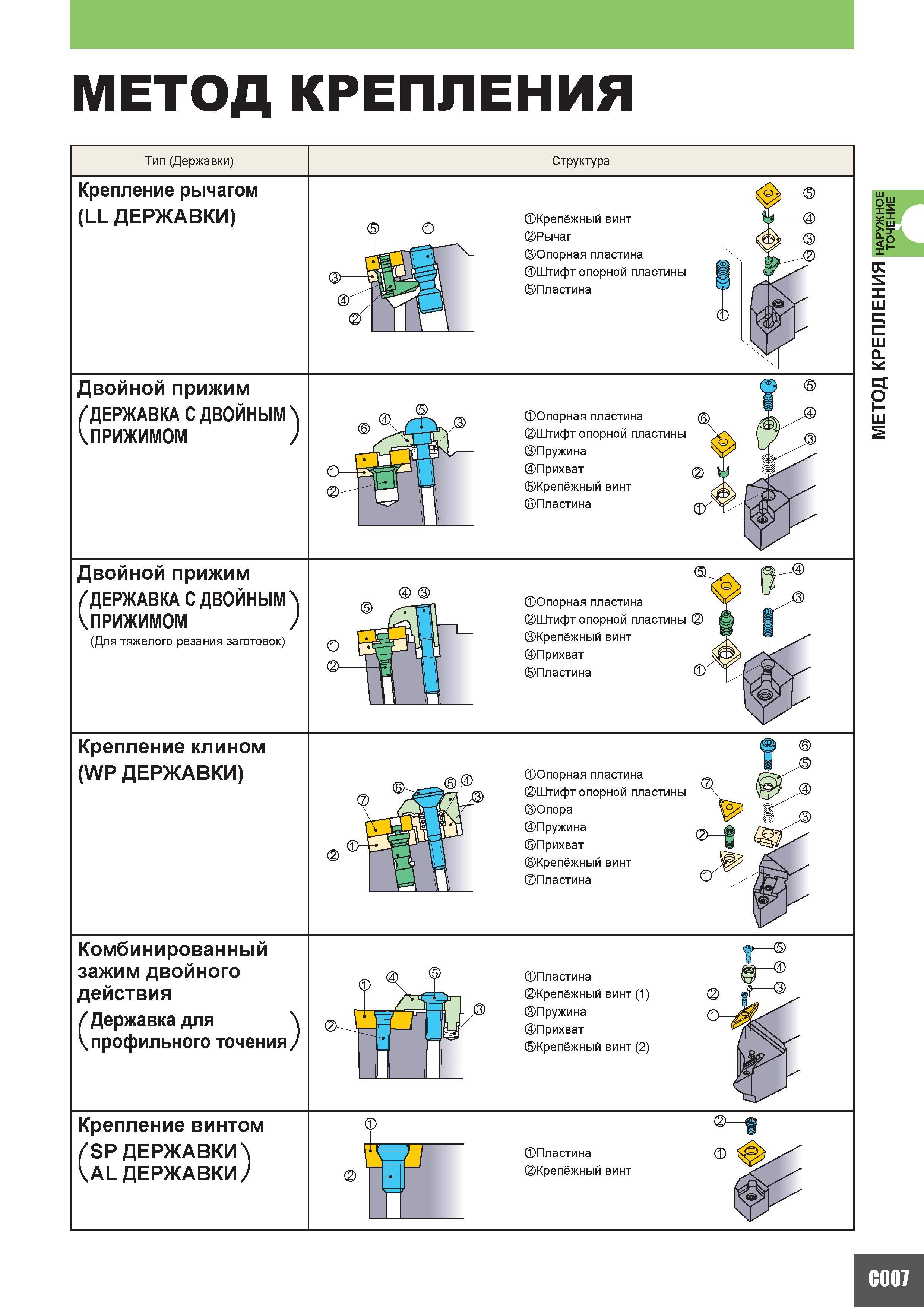

Описание методов механического крепления сменных режущих пластин Mitsubishi на токарных державках наружного точения Тип (Державки) Структура Крепл Описание методов механического крепления сменных режущих пластин Mitsubishi на токарных державках наружного точения Тип (Державки) Структура Крепление рычагом (LL ДЕРЖАВКИ) Крепёжный винт Рычаг Опорная пластина Штифт опорной пластины Пластина Двойной прижим ДЕРЖАВКА С ДВОЙНЫМ ЧПРИЖИМОМ ) Опорная пластина Штифт опорной пластины Пружина Прихват Крепёжный винт Пластина Двойной прижим ДЕРЖАВКА С ДВОЙНЫМ ЧПРИЖИМОМ ) (Для тяжелого резания заготовок) Опорная пластина Штифт опорной пластины Крепёжный винт Прихват Пластина Крепление клином (WP ДЕРЖАВКИ) Опорная пластина Штифт опорной пластины Опора Пружина Прихват Крепёжный винт Пластина Комбинированный зажим двойного действия Державка для профильного точения ) Пластина Крепёжный винт (1) Пружина Прихват Крепёжный винт (2) Крепление винтом SP ДЕРЖАВКИ N AL ДЕРЖАВКИ шл Пластина Крепёжный винт C007 МЕТОД КРЕПЛЕНИЯ НАРУЖНОЕ
