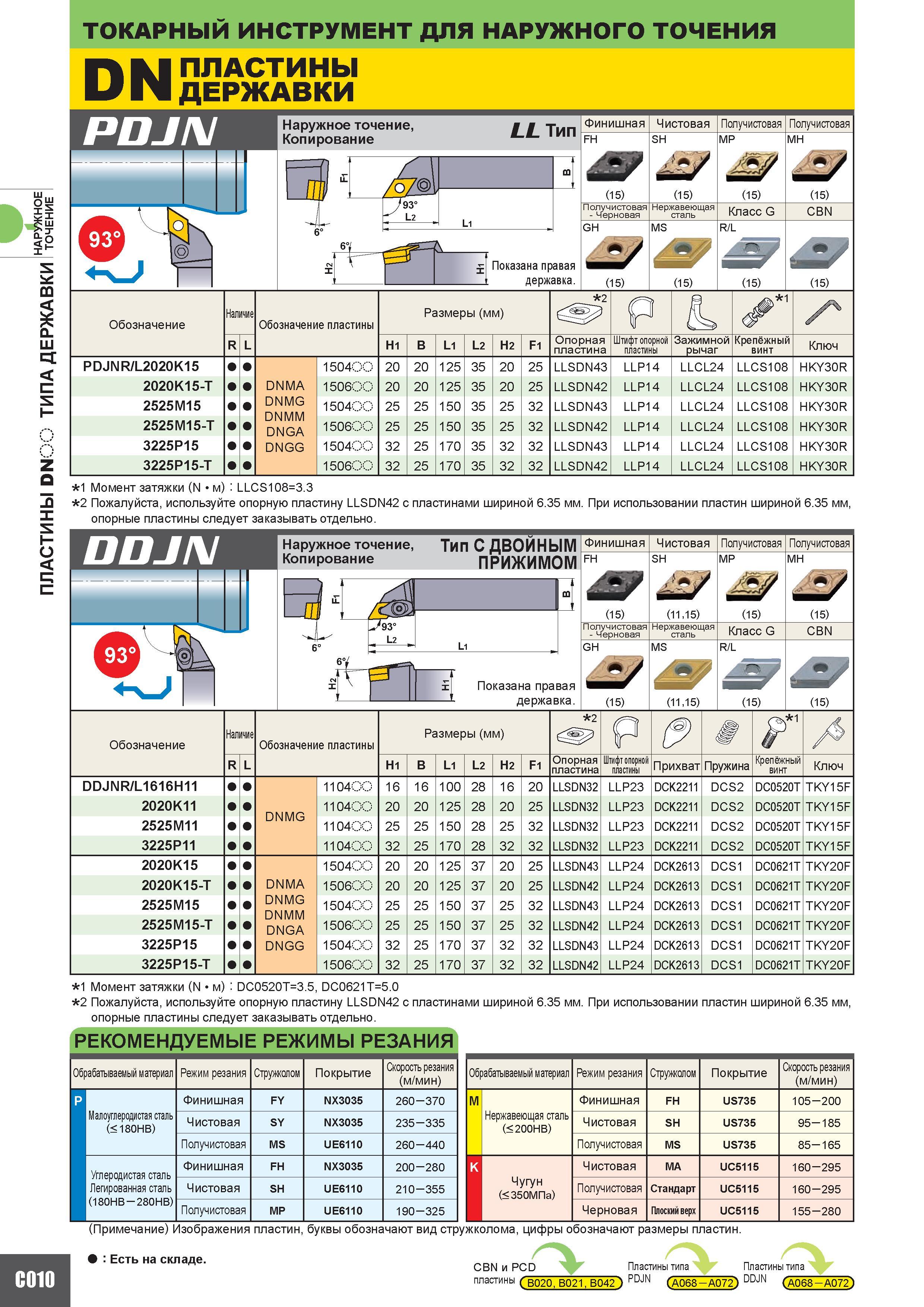

Японские токарные сборные державки Mitsubishi для контурного точения с механическим креплением многогранных сменных режущих пластин из твердого сплава конструкция и размеры ПЛАСТИНЫ DN ТИПА ДЕРЖАВКИ ТОЧЕНИЕ ТОКАРНЫЙ ИНСТРУМЕНТ ДЛЯ НАРУЖНОГО ТОЧЕНИЯ ПЛАСТИНЫ ДЕРЖАВКИ DN PDJN Наружное точение Копирование LL Тип 1 ) 93 L2 L1 Показана правая державка. Финишная Чистовая Получистовая Получистовая FH SH MP мн mZ 9 (15) (15) (15) (15) Получистовая - Черновая Нержавеющая сталь Класс G CBN GH MS R L -2 (15) (15) (15) (15) Обозначение Наличие Обозначение пластины Размеры (мм) 2 IL 1 R L Н1 B L1 L2 Н2 F1 Опорная пластина Штифт опорной пластины Зажимной рычаг Крепёжный винт Ключ PDJNR L2020K15 150400 20 20 125 35 20 25 LLSDN43 LLP14 LLCL24 LLCS108 HKY30R 2020K15-T DNMA 150600 20 20 125 35 20 25 LLSDN42 LLP14 LLCL24 LLCS108 HKY30R 2525M15 DNMG DNMM DNGA 150400 25 25 150 35 25 32 LLSDN43 LLP14 LLCL24 LLCS108 HKY30R 2525M15-T 150600 25 25 150 35 25 32 LLSDN42 LLP14 LLCL24 LLCS108 HKY30R 3225P15 DNGG 150400 32 25 170 35 32 32 LLSDN43 LLP14 LLCL24 LLCS108 HKY30R 3225P15-T 150600 32 25 170 35 32 32 LLSDN42 LLP14 LLCL24 LLCS108 HKY30R 1 Момент затяжки (N/м) LLCS1083.3 2 Пожалуйста используйте опорную пластину LLSDN42 с пластинами шириной 6.35 мм. При использовании пластин шириной 6.35 мм опорные пластины следует заказывать отдельно. DDJN Наружное точение Копирование Тип С ДВОЙНЫМ ПРИЖИМОМ а 93 L2 L1 6 i Показана правая державка. Финишная FH Получистовая - Черновая GH Чистовая SH тл (1115) Нержавеющая сталь MS (1115) Получистовая MP Класс G R L Получистовая мн CBN Обозначение Наличие Обозначение пластины Размеры (мм) 2 0) А R L Н1 B L1 L2 Н2 F1 Опорная пластина Штифт опорной пластины Прихват Пружина Крепёжный винт Ключ DDJNR L1616H11 110400 16 16 100 28 16 20 LLSDN32 LLP23 DCK2211 DCS2 DC0520T TKY15F 2020K11 DNMG 110400 20 20 125 28 20 25 LLSDN32 LLP23 DCK2211 DCS2 DC0520T TKY15F 2525M11 110400 25 25 150 28 25 32 LLSDN32 LLP23 DCK2211 DCS2 DC0520T TKY15F 3225P11 110400 32 25 170 28 32 32 LLSDN32 LLP23 DCK2211 DCS2 DC0520T TKY15F 2020K15 150400 20 20 125 37 20 25 LLSDN43 LLP24 DCK2613 DCS1 DC0621T TKY20F 2020K15-T DNMA 150600 20 20 125 37 20 25 LLSDN42 LLP24 DCK2613 DCS1 DC0621T TKY20F 2525M15 DNMG DNMM DNGA 150400 25 25 150 37 25 32 LLSDN43 LLP24 DCK2613 DCS1 DC0621T TKY20F 2525M15-T 150600 25 25 150 37 25 32 LLSDN42 LLP24 DCK2613 DCS1 DC0621T TKY20F 3225P15 DNGG 150400 32 25 170 37 32 32 LLSDN43 LLP24 DCK2613 DCS1 DC0621T TKY20F 3225P15-T 150600 32 25 170 37 32 32 LLSDN42 LLP24 DCK2613 DCS1 DC0621T TKY20F 1 Момент затяжки (N/м) DC0520T3.5 DC0621T5.0 2 Пожалуйста используйте опорную пластину LLSDN42 с пластинами шириной 6.35 мм. При использовании пластин шириной 6.35 мм опорные пластины следует заказывать отдельно. Ч. Е О Е и Е г-г Е 11 1 Е И К И Обрабатываемый материал Режим резания Стружколом Покрытие Скорость резания (м/мин) p Малоуглеродистая сталь ( 180HB) Финишная FY NX3035 260 -370 Чистовая SY NX3035 235 -335 Получистовая MS UE6110 260 -440 Углеродистая сталь Легированная сталь (180HB - 280HB) Финишная FH NX3035 200 -280 Чистовая SH UE6110 210-355 Получистовая MP UE6110 190 -325 Обрабатываемый материал Режим резания Стружколом Покрытие Скорость резания (м/мин) M Финишная FH US735 105 -200 Нержавеющая сталь ( 200HB) Чистовая SH US735 95 -185 Получистовая MS US735 85 -165 K Чистовая MA UC5115 160 -295 Чугун ( 350МПа) Получистовая Стандарт UC5115 160 -295 Черновая Плоский верх UC5115 155 -280 (Примечание) Изображения пластин буквы обозначают вид стружколома цифры обозначают размеры пластин. C010 Есть на складе. CBN и PCD Пластины типа Пластины типа ппастины ( B020 B021 B04 PDJN (A068-A072) DDJN (A068-A072)
