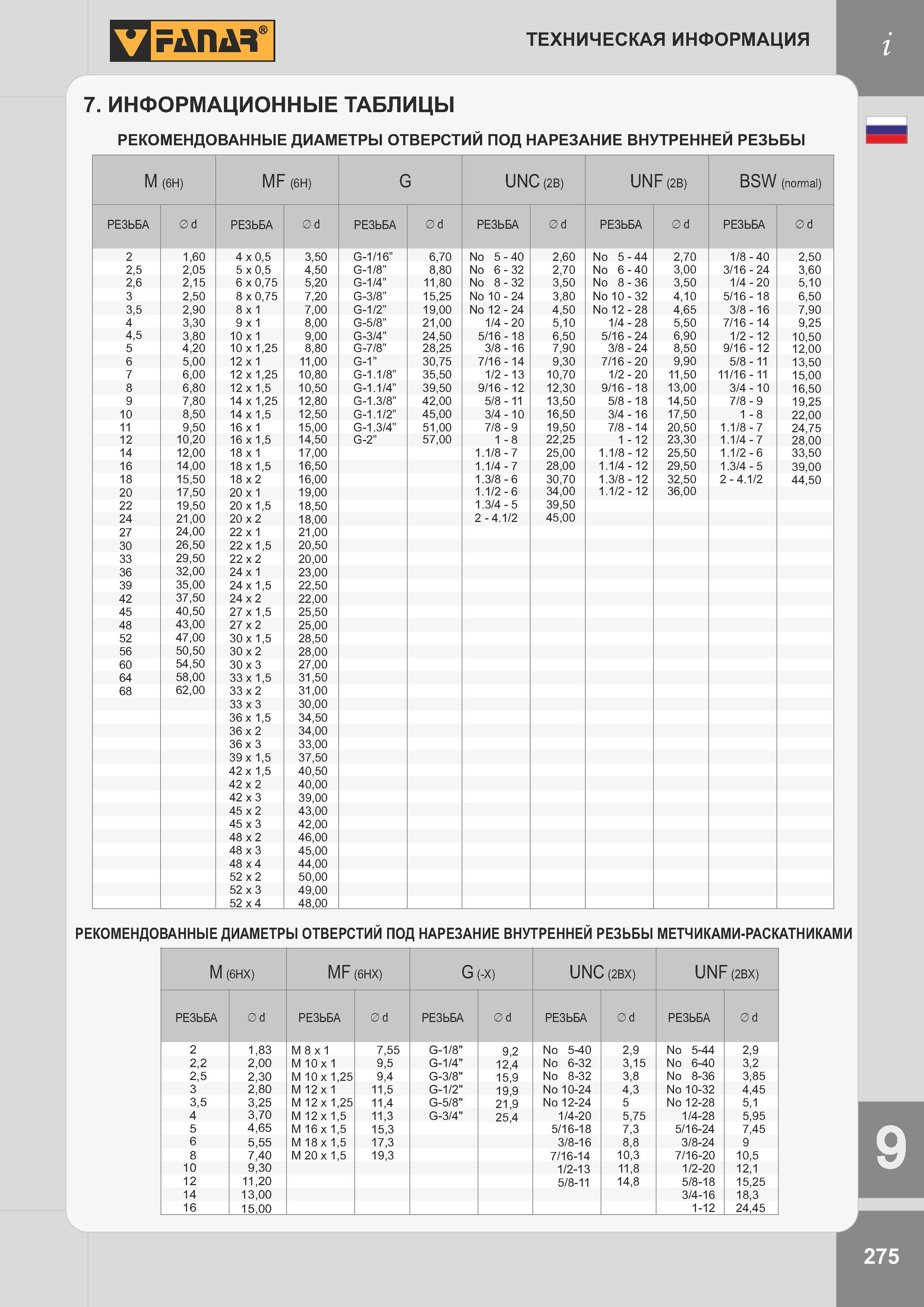

Техническая информация 7. ИНФОРМАЦИОННЫЕ ТАБЛИЦЫ РЕКОМЕНДОВАННЫЕ ДИАМЕТРЫ ОТВЕРСТИЙ ПОД НАРЕЗАНИЕ ВНУТРЕННЕЙ РЕЗЬБЫ M (6H) MF (6H) G UNC (2B) UNF (2B) BSW (normal) РЕЗЬБА 0 d РЕЗЬБА 0 d РЕЗЬБА 0 d РЕЗЬБА 0 d РЕЗЬБА 0 d РЕЗЬБА 0 d 2 1,60 4 x 0,5 3,50 G-1/16” 6,70 No 5 - 40 2,60 No 5 - 44 2,70 1/8 - 40 2,50 2,5 2,05 5 x 0,5 4,50 G-1/8” 8,80 No 6 - 32 2,70 No 6 - 40 3,00 3/16 - 24 3,60 2,6 2,15 6 x 0,75 5,20 G-1/4” 11,80 No 8 - 32 3,50 No 8 - 36 3,50 1/4 - 20 5,10 3 2,50 8 x 0,75 7,20 G-3/8” 15,25 No 10 - 24 3,80 No 10 - 32 4,10 5/16 - 18 6,50 3,5 2,90 8 x 1 7,00 G-1/2” 19,00 No 12 - 24 4,50 No 12 - 28 4,65 3/8 - 16 7,90 4 3,30 9 x 1 8,00 G-5/8” 21,00 1/4 - 20 5,10 1/4 - 28 5,50 7/16 - 14 9,25 4,5 3,80 10 x 1 9,00 G-3/4” 24,50 5/16 - 18 6,50 5/16 - 24 6,90 1/2 - 12 10,50 5 4,20 10 x 1,25 8,80 G-7/8” 28,25 3/8 - 16 7,90 3/8 - 24 8,50 9/16 - 12 12,00 6 5,00 12 x 1 11,00 G-1” 30,75 7/16 - 14 9,30 7/16 - 20 9,90 5/8 - 11 13,50 7 6,00 12 x 1,25 10,80 G-1.1/8” 35,50 1/2 - 13 10,70 1/2 - 20 11,50 11/16 - 11 15,00 8 6,80 12 x 1,5 10,50 G-1.1/4” 39,50 9/16 - 12 12,30 9/16 - 18 13,00 3/4 - 10 16,50 9 7,80 14 x 1,25 12,80 G-1.3/8” 42,00 5/8 - 11 13,50 5/8 - 18 14,50 7/8 - 9 19,25 10 8,50 14 x 1,5 12,50 G-1.1/2” 45,00 3/4 - 10 16,50 3/4 - 16 17,50 1 - 8 22,00 11 9,50 16 x 1 15,00 G-1.3/4” 51,00 7/8 - 9 19,50 7/8 - 14 20,50 1.1/8 - 7 24,75 12 10,20 16 x 1,5 14,50 G-2” 57,00 1 - 8 22,25 1 - 12 23,30 1.1/4 - 7 28,00 14 12,00 18 x 1 17,00 1.1/8 - 7 25,00 1.1/8 - 12 25,50 1.1/2 - 6 33,50 16 14,00 18 x 1,5 16,50 1.1/4 - 7 28,00 1.1/4 - 12 29,50 1.3/4 - 5 39,00 18 15,50 18 x 2 16,00 1.3/8 - 6 30,70 1.3/8 - 12 32,50 2 - 4.1/2 44,50 20 17,50 20 x 1 19,00 1.1/2 - 6 34,00 1.1/2 - 12 36,00 22 19,50 20 x 1,5 18,50 1.3/4 - 5 39,50 24 21,00 20 x 2 18,00 2 - 4.1/2 45,00 27 24,00 22 x 1 21,00 30 26,50 22 x 1,5 20,50 33 29,50 22 x 2 20,00 36 32,00 24 x 1 23,00 39 35,00 24 x 1,5 22,50 42 37,50 24 x 2 22,00 45 40,50 27 x 1,5 25,50 48 43,00 27 x 2 25,00 52 47,00 30 x 1,5 28,50 56 50,50 30 x 2 28,00 60 54,50 30 x 3 27,00 64 58,00 33 x 1,5 31,50 68 62,00 33 x 2 33 x 3 36 x 1,5 36 x 2 36 x 3 39 x 1,5 42 x 1,5 42 x 2 42 x 3 45 x 2 45 x 3 48 x 2 48 x 3 48 x 4 52 x 2 52 x 3 52 x 4 31.00 30.00 34.50 34.00 33.00 37.50 40.50 40.00 39.00 43.00 42.00 46.00 45.00 44.00 50.00 49.00 48.00 РЕКОМЕНДОВАННЫЕ ДИАМЕТРЫ ОТВЕРСТИЙ ПОД НАРЕЗАНИЕ ВНУТРЕННЕЙ РЕЗЬБЫ МЕТЧИКАМИ-РАСКАТНИКАМИ M (6HX) MF (6HX) G (-X) UNC (2bx) UNF (2BX) РЕЗЬБА 0 d РЕЗЬБА 0 d РЕЗЬБА 0 d РЕЗЬБА 0 d РЕЗЬБА 0 d 2 1,83 M 8 x 1 7,55 G-1/8" 9,2 No 5-40 2,9 No 5-44 2,9 2,2 2,00 M 10 x 1 9,5 G-1/4" 12,4 No 6-32 3,15 No 6-40 3,2 2,5 2,30 M 10 x 1,25 9,4 G-3/8" 15,9 No 8-32 3,8 No 8-36 3,85 3 2,80 M 12 x 1 11,5 G-1/2" 19,9 No 10-24 4,3 No 10-32 4,45 3,5 3,25 M 12 x 1,25 11,4 G-5/8" 21,9 No 12-24 5 No 12-28 5,1 4 3,70 M 12 x 1,5 11,3 G-3/4" 25,4 1/4-20 5,75 1/4-28 5,95 5 4,65 M 16 x 1,5 15,3 5/16-18 7,3 5/16-24 7,45 6 5,55 M 18 x 1,5 17,3 3/8-16 8,8 3/8-24 9 8 7,40 M 20 x 1,5 19,3 7/16-14 10,3 7/16-20 10,5 10 9,30 1/2-13 11,8 1/2-20 12,1 12 11,20 5/8-11 14,8 5/8-18 15,25 14 13,00 3/4-16 18,3 16 15,00 1-12 24,45 275
