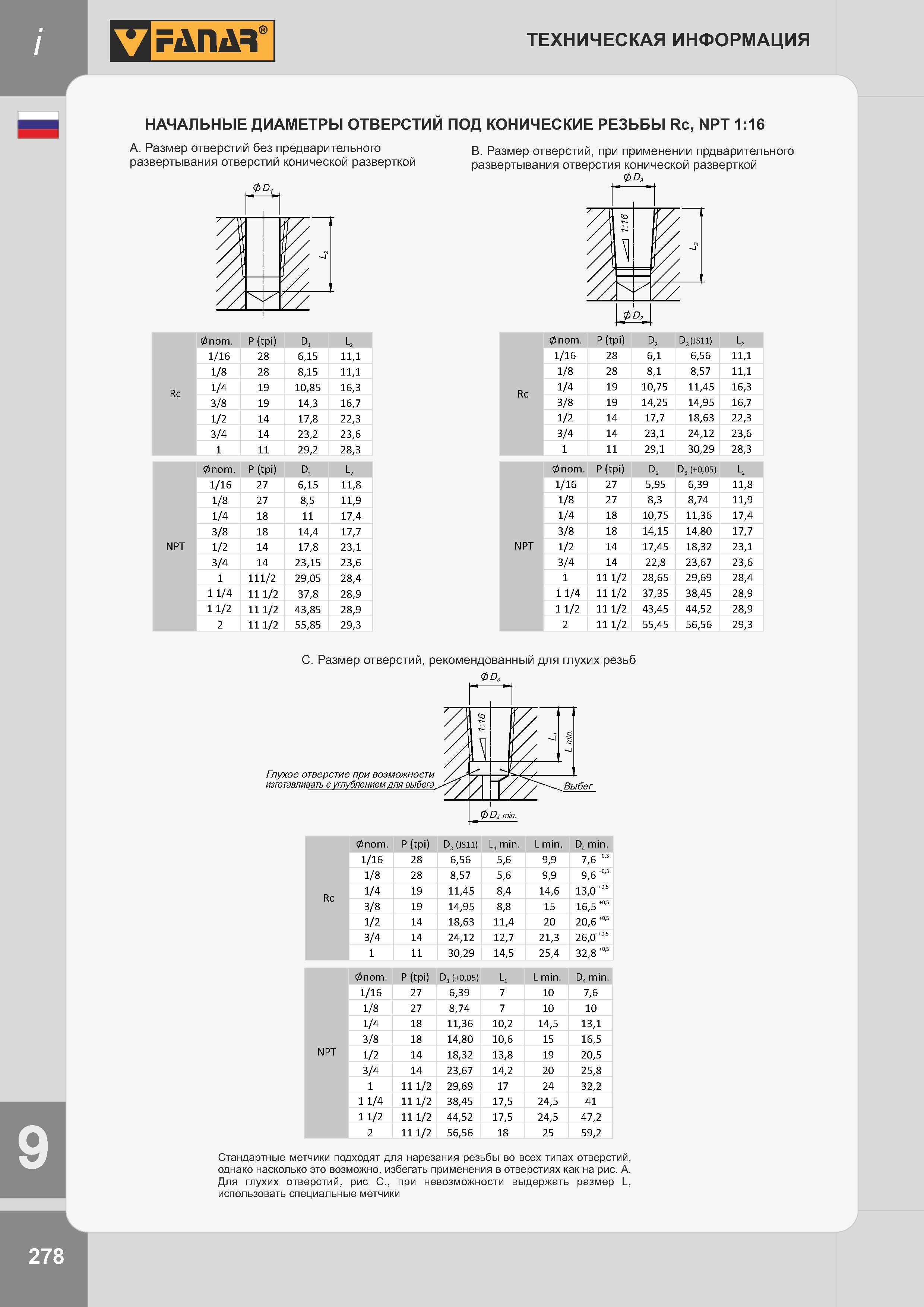

Техническая информация НАЧАЛЬНЫЕ ДИАМЕТРЫ ОТВЕРСТИЙ ПОД КОНИЧЕСКИЕ РЕЗЬБЫ Rc, NPT 1:16 A. Размер отверстий без предварительного развертывания отверстий конической разверткой B. Размер отверстий, при применении прдварительного развертывания отверстия конической разверткой 0 nom. P (tpi) D: L2 1/16 28 6,15 11,1 1/8 28 8,15 11,1 Rc 1/4 19 10,85 16,3 3/8 19 14,3 16,7 1/2 14 17,8 22,3 3/4 14 23,2 23,6 1 11 29,2 28,3 0 nom. P (tpi) D1 L2 1/16 27 6,15 11,8 1/8 27 8,5 11,9 1/4 18 11 17,4 3/8 18 14,4 17,7 NPT 1/2 14 17,8 23,1 3/4 14 23,15 23,6 1 111/2 29,05 28,4 1 1/4 11 1/2 37,8 28,9 1 1/2 11 1/2 43,85 28,9 2 11 1/2 55,85 29,3 0 nom. P (tpi) D2 D3 (JS11) L2 1/16 28 6,1 6,56 11,1 1/8 28 8,1 8,57 11,1 Rc 1/4 19 10,75 11,45 16,3 3/8 19 14,25 14,95 16,7 1/2 14 17,7 18,63 22,3 3/4 14 23,1 24,12 23,6 1 11 29,1 30,29 28,3 0 nom. P (tpi) D2 D3 (+0,05) L2 1/16 27 5,95 6,39 11,8 1/8 27 8,3 8,74 11,9 1/4 18 10,75 11,36 17,4 3/8 18 14,15 14,80 17,7 NPT 1/2 14 17,45 18,32 23,1 3/4 14 22,8 23,67 23,6 1 11 1/2 28,65 29,69 28,4 1 1/4 11 1/2 37,35 38,45 28,9 1 1/2 11 1/2 43,45 44,52 28,9 2 11 1/2 55,45 56,56 29,3 C. Размер отверстий, рекомендованный для глухих резьб фо3 0 nom. P (tpi) D3 (JS11) L min. L min. D min. 1/16 28 6,56 5,6 9,9 7,6 +03 1/8 28 8,57 5,6 9,9 9,6 +0'3 Rc 1/4 19 11,45 8,4 14,6 13,0 +0,5 3/8 19 14,95 8,8 15 16,5 +0-5 1/2 14 18,63 11,4 20 20,6 +0-5 3/4 14 24,12 12,7 21,3 26,0 +05 1 11 30,29 14,5 25,4 32,8 +0-5 0 nom. P (tpi) D3 (+0,05) L1 L min. D min. 1/16 27 6,39 7 10 7,6 1/8 27 8,74 7 10 10 1/4 18 11,36 10,2 14,5 13,1 3/8 18 14,80 10,6 15 16,5 NPT 1/2 14 18,32 13,8 19 20,5 3/4 14 23,67 14,2 20 25,8 1 11 1/2 29,69 17 24 32,2 1 1/4 11 1/2 38,45 17,5 24,5 41 1 1/2 11 1/2 44,52 17,5 24,5 47,2 2 11 1/2 56,56 18 25 59,2 Стандартные метчики подходят для нарезания резьбы во всех типах отверстий, однако насколько это возможно, избегать применения в отверстиях как на рис. А. Для глухих отверстий, рис C., при невозможности выдержать размер L, использовать специальные метчики 278
