276 Каталог FANAR 2014 Станочный и ручной металлорежущий инструмент для резьбы Стр.273

Каталог FANAR 2014 Резьбовой инструмент и оснастка Стр. 273 0276 Lab2u

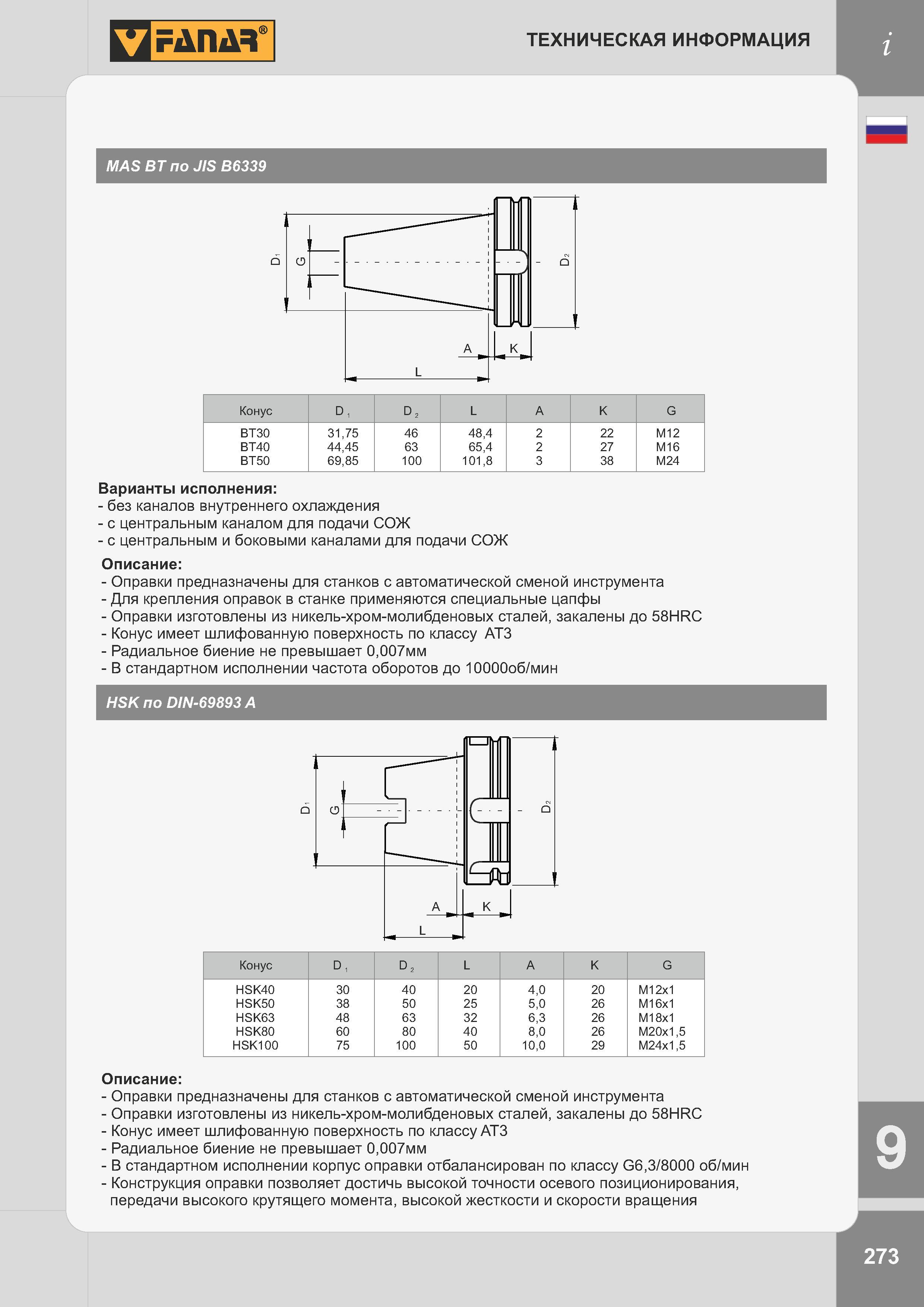

И РАПАЧ MAS BT по JIS B6339 Техническая информация i н Конус D, d2 L A K G BT30 31,75 46 48,4 2 22 M12 BT40 44,45 63 65,4 2 27 M16 BT50 69,85 100 101,8 3 38 M24 Варианты исполнения: - без каналов внутреннего охлаждения - с центральным каналом для подачи СОЖ - с центральным и боковыми каналами для подачи СОЖ Описание: - Оправки предназначены для станков с автоматической сменой инструмента - Для крепления оправок в станке применяются специальные цапфы - Оправки изготовлены из никель-хром-молибденовых сталей, закалены до 58HRC - Конус имеет шлифованную поверхность по классу AT3 - Радиальное биение не превышает 0,007мм - В стандартном исполнении частота оборотов до 10000об/мин HSK по DIN-69893 A Конус D, D2 L A K G HSK40 30 40 20 4,0 20 M12x1 HSK50 38 50 25 5,0 26 M16x1 HSK63 48 63 32 6,3 26 M18x1 HSK80 60 80 40 8,0 26 M20x1,5 HSK100 75 100 50 10,0 29 M24x1,5 Описание: - Оправки предназначены для станков с автоматической сменой инструмента - Оправки изготовлены из никель-хром-молибденовых сталей, закалены до 58HRC - Конус имеет шлифованную поверхность по классу AT3 - Радиальное биение не превышает 0,007мм - В стандартном исполнении корпус оправки отбалансирован по классу G6,3/8000 об/мин - Конструкция оправки позволяет достичь высокой точности осевого позиционирования, передачи высокого крутящего момента, высокой жесткости и скорости вращения
