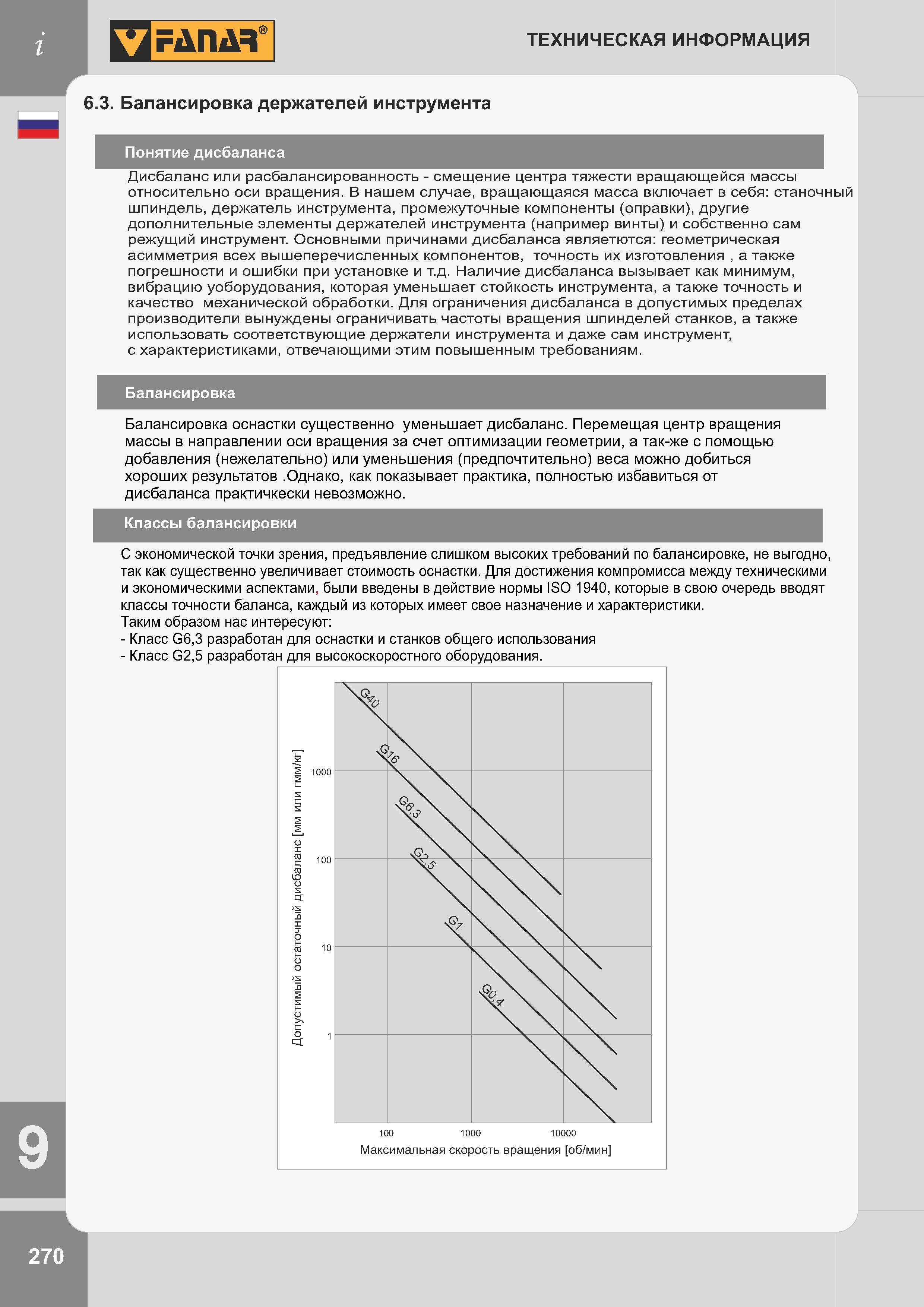

Балансировка инструмента и оснастки существенно уменьшает дисбаланс Полностью избавиться от дисбаланса практичкески невозможно. Классы балансировки _ С экономической точки зрения, предъявление слишком высоких требований по балансировке, не выгодно, так как существенно увеличивает стоимость оснастки. Для достижения компромисса между техническими и экономическими аспектами, были введены в действие нормы ISO 1940, которые в свою очередь вводят классы точности баланса, каждый из которых имеет свое назначение и характеристики. Таким образом нас интересуют: - Класс G6,3 разработан для оснастки и станков общего использования - Класс G2,5 разработан для высокоскоростного оборудования. 9 270 I 100 1000 10000 Максимальная скорость вращени я об/мин Техническая информация 6.3. Балансировка держателей инструмента Понятие дисбаланса Дисбаланс или расбалансированность - смещение центра тяжести вращающейся массы относительно оси вращения. В нашем случае, вращающаяся масса включает в себя: станочный шпиндель, держатель инструмента, промежуточные компоненты (оправки), другие дополнительные элементы держателей инструмента (например винты) и собственно сам режущий инструмент. Основными причинами дисбаланса являетются: геометрическая асимметрия всех вышеперечисленных компонентов, точность их изготовления а также погрешности и ошибки при установке и т.д. Наличие дисбаланса вызывает как минимум, вибрацию уоборудования, которая уменьшает стойкость инструмента, а также точность и качество механической обработки. Для ограничения дисбаланса в допустимых пределах производители вынуждены ограничивать частоты вращения шпинделей станков, а также использовать соответствующие держатели инструмента и даже сам инструмент, с характеристиками, отвечающими этим повышенным требованиям. Балансировка Перемещая центр вращения массы в направлении оси вращения за счет оптимизации геометрии, а так-же с помощью добавления (нежелательно) или уменьшения (предпочтительно) веса можно добиться хороших результатов .Однако, как показывает практика,
