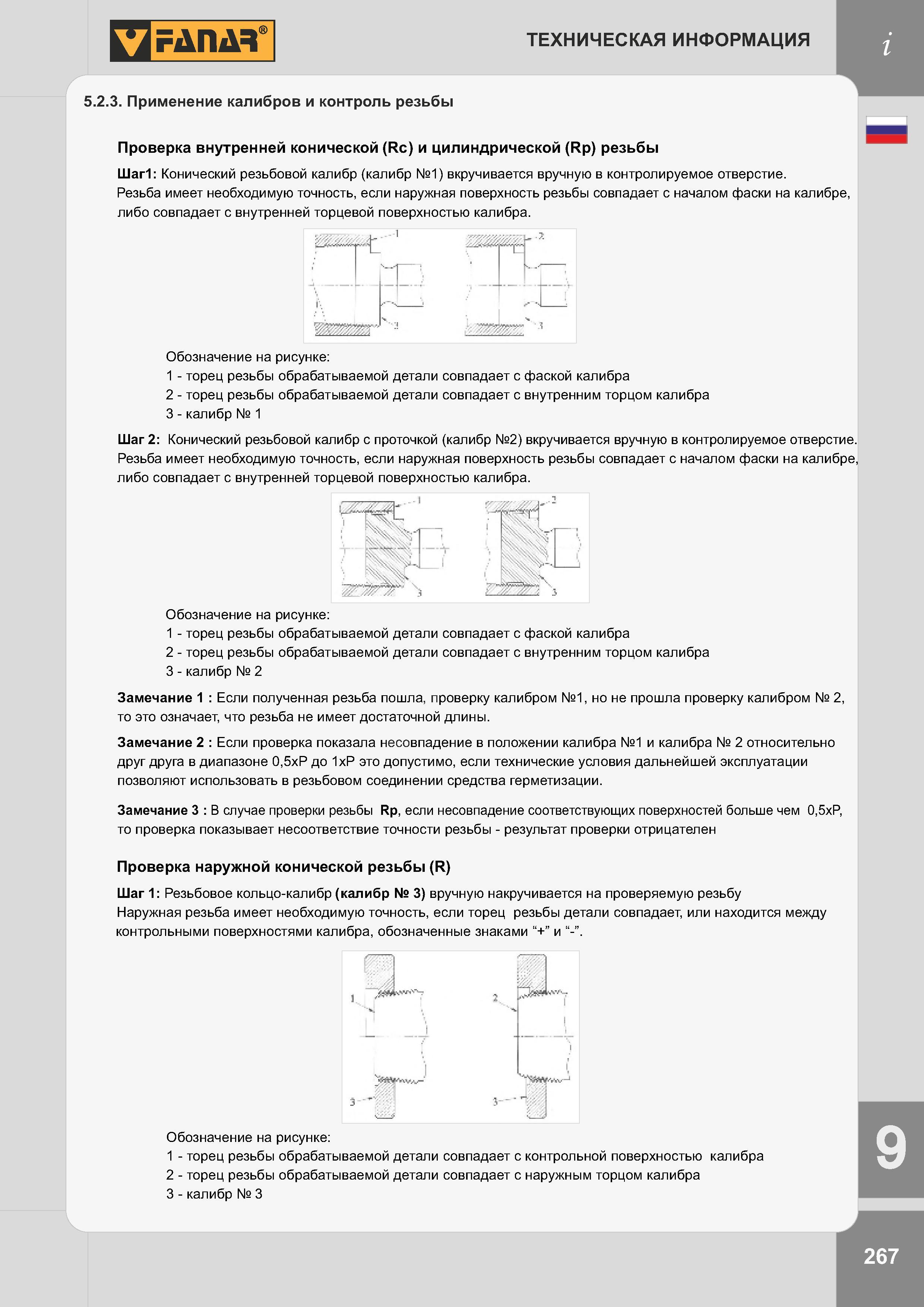

Техническая информация 5.2.3. Применение калибров и контроль резьбы Проверка внутренней конической (Rc) и цилиндрической (Rp) резьбы Шаг1: Конический резьбовой калибр (калибр №1) вкручивается вручную в контролируемое отверстие. Резьба имеет необходимую точность, если наружная поверхность резьбы совпадает с началом фаски на калибре, либо совпадает с внутренней торцевой поверхностью калибра. Обозначение на рисунке: 1 - торец резьбы обрабатываемой детали совпадает с фаской калибра 2 - торец резьбы обрабатываемой детали совпадает с внутренним торцом калибра 3 - калибр № 1 Шаг 2: Конический резьбовой калибр с проточкой (калибр №2) вкручивается вручную в контролируемое отверстие. Резьба имеет необходимую точность, если наружная поверхность резьбы совпадает с началом фаски на калибре, либо совпадает с внутренней торцевой поверхностью калибра. И РАПАТ Обозначение на рисунке: 1 - торец резьбы обрабатываемой детали совпадает с фаской калибра 2 - торец резьбы обрабатываемой детали совпадает с внутренним торцом калибра 3 - калибр № 2 Замечание 1 : Если полученная резьба пошла, проверку калибром №1, но не прошла проверку калибром № 2, то это означает, что резьба не имеет достаточной длины. Замечание 2 : Если проверка показала несовпадение в положении калибра №1 и калибра № 2 относительно друг друга в диапазоне 0,5хР до 1xP это допустимо, если технические условия дальнейшей эксплуатации позволяют использовать в резьбовом соединении средства герметизации. Замечание 3 : В случае проверки резьбы Rp, если несовпадение соответствующих поверхностей больше чем 0,5xP, то проверка показывает несоответствие точности резьбы - результат проверки отрицателен Проверка наружной конической резьбы (R) Шаг 1: Резьбовое кольцо-калибр (калибр № 3) вручную накручивается на проверяемую резьбу Наружная резьба имеет необходимую точность, если торец резьбы детали совпадает, или находится между контрольными поверхностями калибра, обозначенные знаками “+” и “-”. Обозначение на рисунке: 1 - торец резьбы обрабатываемой детали совпадает с контрольной поверхностью калибра 2 - торец резьбы обрабатываемой детали совпадает с наружным торцом калибра 3 - калибр № 3
