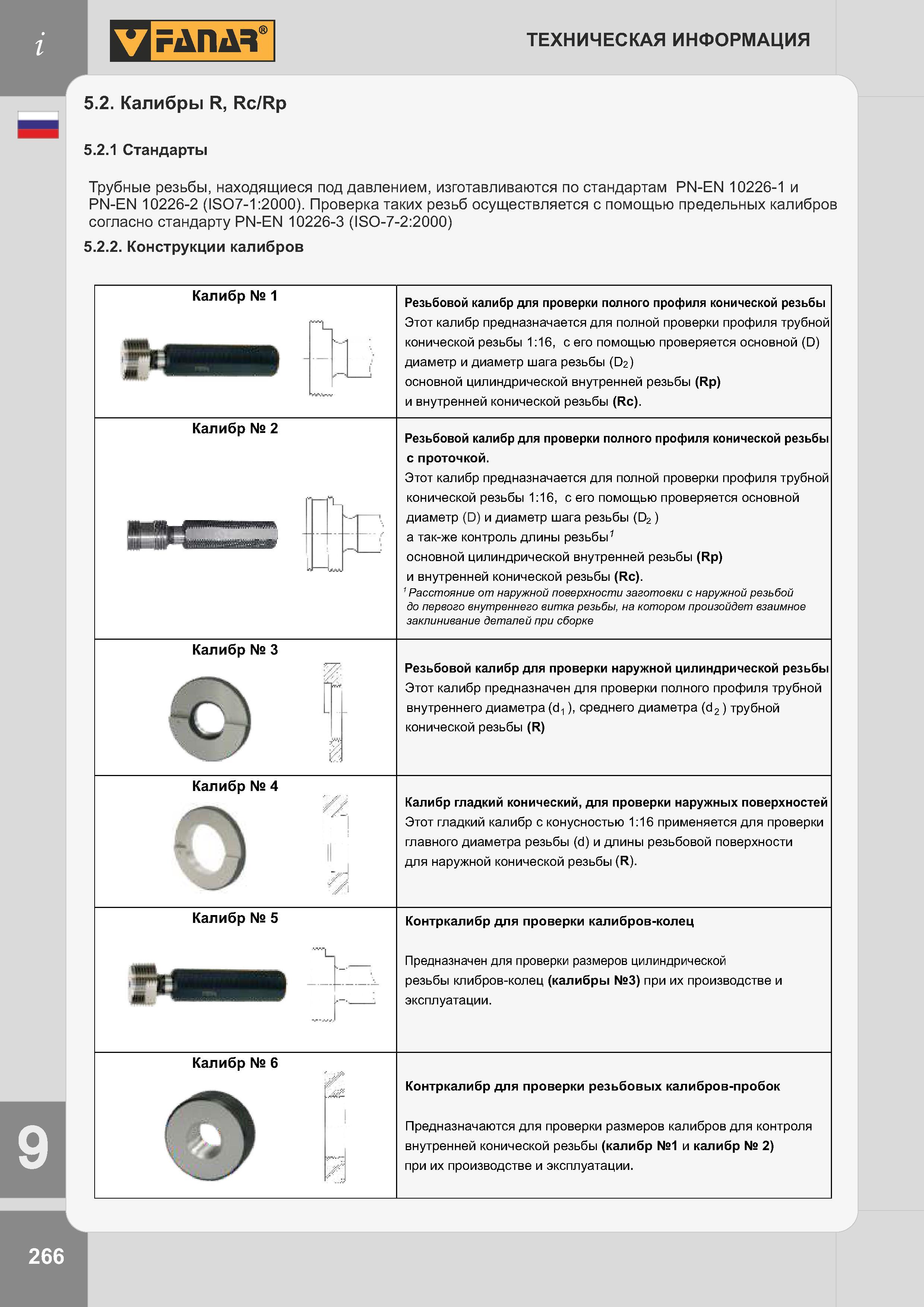

Техническая информация 5.2. Калибры R, Rc/Rp 5.2.1 Стандарты Трубные резьбы, находящиеся под давлением, изготавливаются по стандартам PN-EN 10226-1 и PN-EN 10226-2 (ISO7-1:2000). Проверка таких резьб осуществляется с помощью предельных калибров согласно стандарту PN-EN 10226-3 (IsO-7-2:2000) 5.2.2. Конструкции калибров Калибр № 1 Резьбовой калибр для проверки полного профиля конической резьбы Этот калибр предназначается для полной проверки профиля трубной конической резьбы 1:16, с его помощью проверяется основной (D) диаметр и диаметр шага резьбы (D2) основной цилиндрической внутренней резьбы (Rp) и внутренней конической резьбы (Rc). Калибр № 2 Резьбовой калибр для проверки полного профиля конической резьбы с проточкой. Этот калибр предназначается для полной проверки профиля трубной конической резьбы 1:16, с его помощью проверяется основной диаметр (D) и диаметр шага резьбы (D2) а так-же контроль длины резьбы1 основной цилиндрической внутренней резьбы (Rp) и внутренней конической резьбы (Rc). 1 Расстояние от наружной поверхности заготовки с наружной резьбой до первого внутреннего витка резьбы, на котором произойдет взаимное заклинивание деталей при сборке Калибр № 3 Резьбовой калибр для проверки наружной цилиндрической резьбы Этот калибр предназначен для проверки полного профиля трубной внутреннего диаметра (d1), среднего диаметра (d 2) трубной конической резьбы (R) Калибр № 4 Калибр гладкий конический, для проверки наружных поверхностей Этот гладкий калибр с конусностью 1:16 применяется для проверки главного диаметра резьбы (d) и длины резьбовой поверхности для наружной конической резьбы (R). Калибр № 5 Контркалибр для проверки калибров-колец Предназначен для проверки размеров цилиндрической резьбы клибров-колец (калибры №3) при их производстве и эксплуатации. Калибр № 6 Контркалибр для проверки резьбовых калибров-пробок Предназначаются для проверки размеров калибров для контроля внутренней конической резьбы (калибр №1 и калибр № 2) при их производстве и эксплуатации. Q 266
