Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system FANAR | Каталог FANAR 2014 Резьбовой металлорежущий инструмент и оснастка (Всего 344 стр.) |
|||||

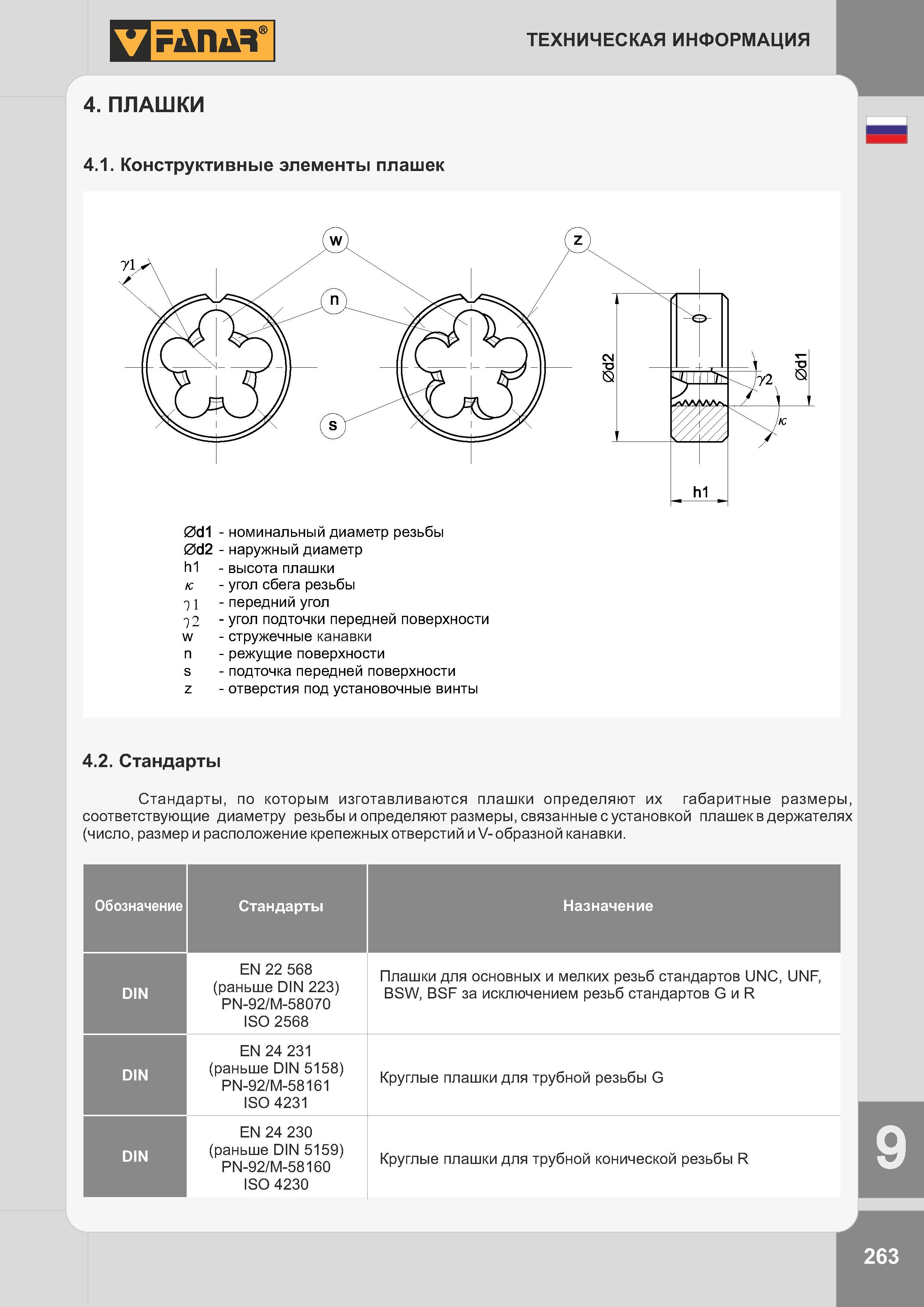

Основные конструктивные элементы плашек для нарезания наружной резьбы Наружный диаметр Стружечные канавки Режущие поверхности резьбового инструмента266 Каталог FANAR 2014 Станочный и ручной металлорежущий инструмент для резьбы Стр.263 |
|||||
Основные конструктивные элементы плашек для нарезания наружной резьбы Наружный диаметр Стружечные канавки Режущие поверхности резьбового инструмента Основные конструктивные элементы плашек для нарезания наружной резьбы Наружный диаметр Стружечные канавки Режущие поверхности резьбового инструмента _ 0d1 - номинальный диаметр резьбы 0d2 - наружный диаметр hl - высота плашки к - угол сбега резьбы 91 - передний угол 92 - угол подточки передней поверхности w - стружечные канавки n - режущие поверхности s - подточка передней поверхности z - отверстия под установочные винты 4.2. Стандарты Стандарты, по которым изготавливаются плашки определяют их габаритные размеры, соответствующие диаметру резьбы и определяют размеры, связанные с установкой плашек в держателях (число, размер и расположение крепежных отверстий и V- образной канавки. 263 И РАПАЧ Техническая информация 4. ПЛАШКИ 4.1. |
|||||
См.также / See also : |
|||||
Плашки для нарезания резьбы / Thread dies |
|||||
Нарезание резьбы на токарном станке / Thread turning |
Фрезерование резьбы / Thread milling |
||||
Типы резьб / Thread types and applications |
Перевод дюймов в мм Таблица / Inches to mm Conversion table |
||||
Устройство метчика / Thread taps for metal |
Перевод оборотов в скорость / Surface speed to RPM conversion |
||||
| Каталог FANAR 2014 Резьбовой металлорежущий инструмент и оснастка (Всего 344 стр.) | |||||
| |
|||||
 263 Типовые технологические проблемы при нарезании резьбы метчиком и пути их решения Повреждение режущей кромки Рваная и грубая резьба Размер отверстия |  264 Обозначение и маркировка метчиков по металлу принятая польским производителем резьбонарезного инструмента Пример расшифровки Основные параметры |  265 Стандартные размеры хвостовиков метчиков по ISO и DIN Зависимость диаметров хвостовиков режущего резьбового инструмента от размера резьбы и стандарта |  267 Режимы резания при нарезании плашками наружной резьбы в заготовках деталей из разных групп обрабатываемых материалов Рекомендованная скорость резания |  268 Плашки по металлу Пример обозначения и маркировки резьбового режущего инструмента от польского производителя для нарезки наружной резьбы |  269 |
| |
|||||
|
