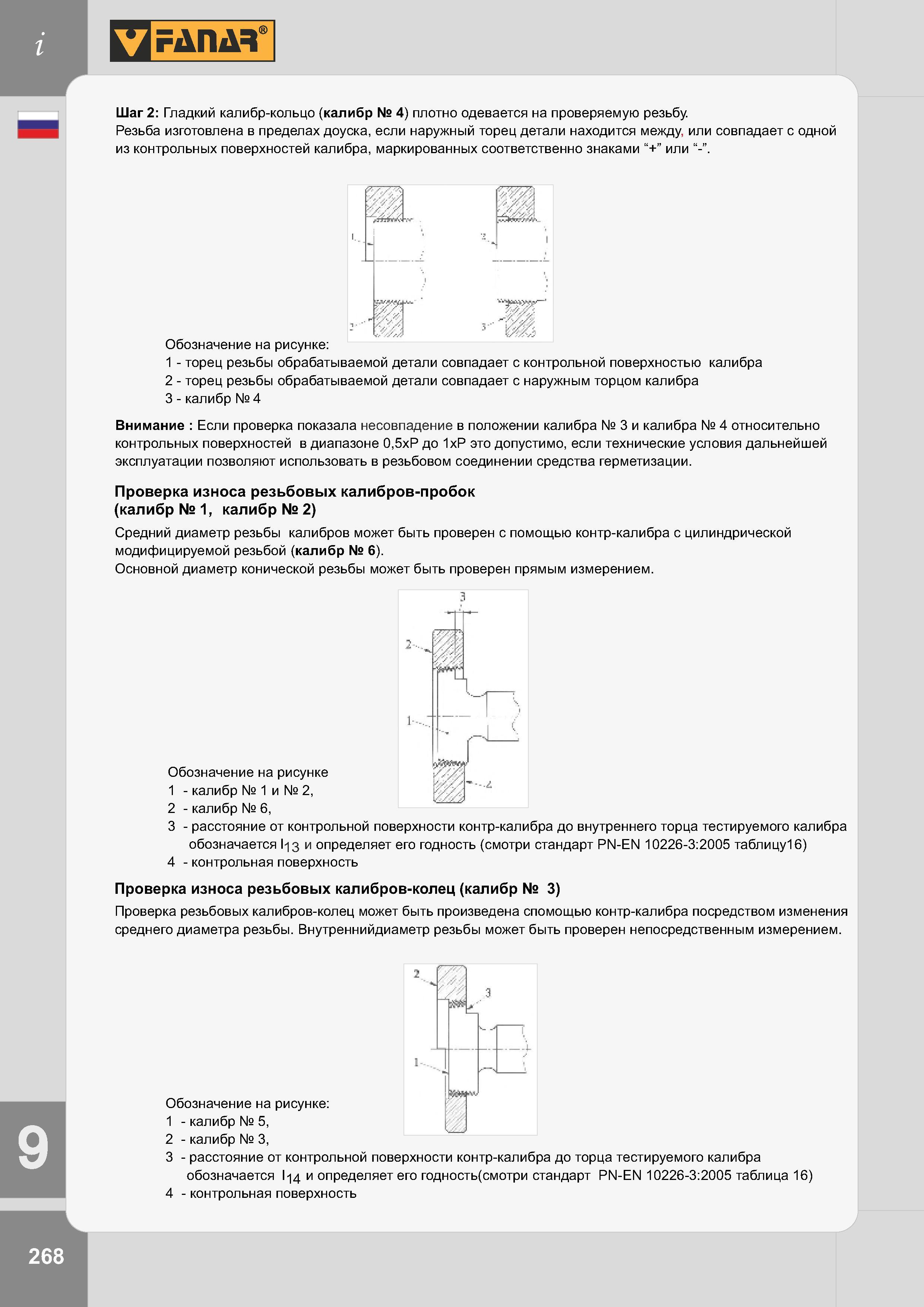

Шаг 2: Гладкий калибр-кольцо (калибр № 4) плотно одевается на проверяемую резьбу. Резьба изготовлена в пределах доуска, если наружный торец детали находится между, или совпадает с одной из контрольных поверхностей калибра, маркированных соответственно знаками “+” или “-”. Обозначение на рисунке: 1 - торец резьбы обрабатываемой детали совпадает с контрольной поверхностью калибра 2 - торец резьбы обрабатываемой детали совпадает с наружным торцом калибра 3 - калибр № 4 Внимание : Если проверка показала несовпадение в положении калибра № 3 и калибра № 4 относительно контрольных поверхностей в диапазоне 0,5хР до 1xP это допустимо, если технические условия дальнейшей эксплуатации позволяют использовать в резьбовом соединении средства герметизации. Проверка износа резьбовых калибров-пробок (калибр № 1, калибр № 2) Средний диаметр резьбы калибров может быть проверен с помощью контр-калибра с цилиндрической модифицируемой резьбой (калибр № 6). Основной диаметр конической резьбы может быть проверен прямым измерением. Обозначение на рисунке 1 - калибр № 1 и № 2, 2 - калибр № 6, 3 - расстояние от контрольной поверхности контр-калибра до внутреннего торца тестируемого калибра обозначается l13 и определяет его годность (смотри стандарт PN-EN 10226-3:2005 таблицу16) 4 - контрольная поверхность Проверка износа резьбовых калибров-колец (калибр № 3) Проверка резьбовых калибров-колец может быть произведена спомощью контр-калибра посредством изменения среднего диаметра резьбы. Внутреннийдиаметр резьбы может быть проверен непосредственным измерением. Обозначение на рисунке: 1 - калибр № 5, 2 - калибр № 3, 3 - расстояние от контрольной поверхности контр-калибра до торца тестируемого калибра обозначается 114 и определяет его годность(смотри стандарт PN-EN 10226-3:2005 таблица 16) 4 - контрольная поверхность 268
