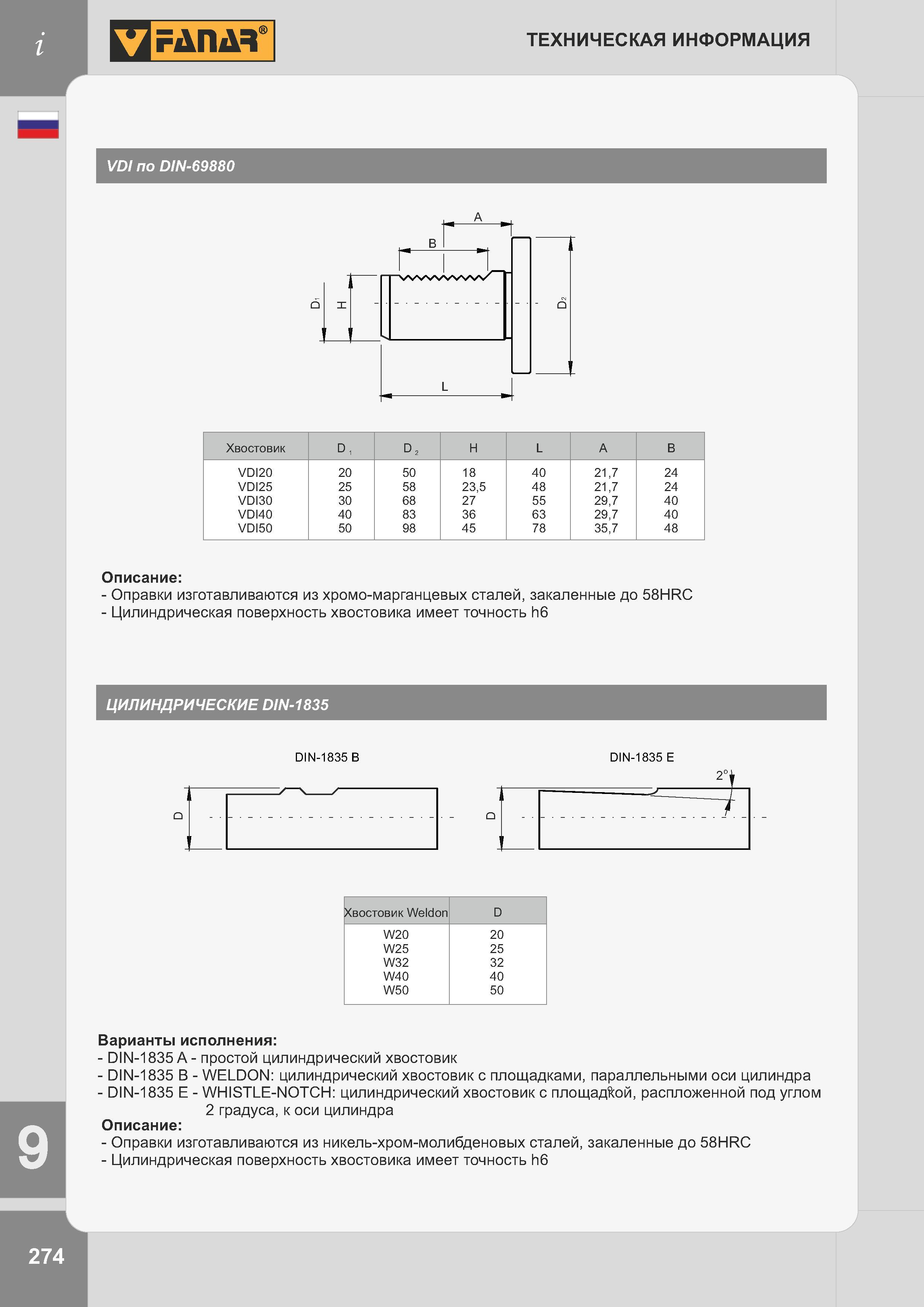

Техническая информация VDI по DIN-69880 Хвостовик D, D2 H L A B VDI20 20 50 18 40 21,7 24 VDI25 25 58 23,5 48 21,7 24 VDI30 30 68 27 55 29,7 40 VDI40 40 83 36 63 29,7 40 VDI50 50 98 45 78 35,7 48 Описание: - Оправки изготавливаются из хромо-марганцевых сталей, закаленные до 58HRC - Цилиндрическая поверхность хвостовика имеет точность h6 ЦИЛИНДРИЧЕСКИЕ DIN-1835 DIN-1835 B ч DIN-1835 E 2° i Хвостовик Weldon D W20 20 W25 25 W32 32 W40 40 W50 50 Варианты исполнения: - DIN-1835 A - простой цилиндрический хвостовик - DIN-1835 B - WELDON: цилиндрический хвостовик с площадками, параллельными оси цилиндра - DIN-1835 E - WHISTLE-NOTCH: цилиндрический хвостовик с площадкой, распложенной под углом 2 градуса, к оси цилиндра Описание: - Оправки изготавливаются из никель-хром-молибденовых сталей, закаленные до 58HRC - Цилиндрическая поверхность хвостовика имеет точность h6 Q 274
