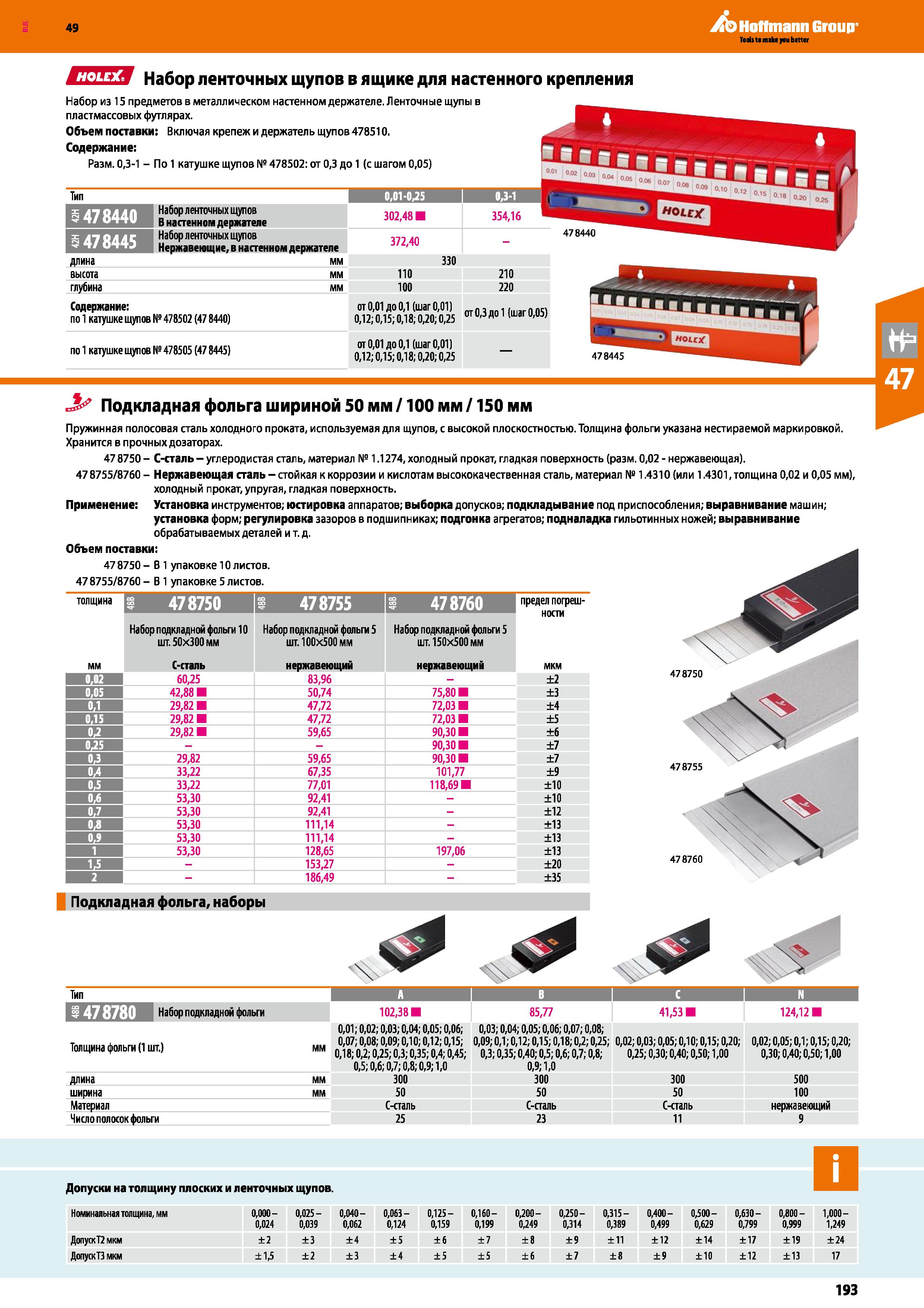

Набор ленточных щупов в ящике для настенного крепления Набор из 15 предметов в металлическом настенном держателе

Набор ленточных щупов в ящике для настенного крепления Набор из 15 предметов в металлическом настенном держателе

Набор ленточных щупов в ящике для настенного крепления Набор из 15 предметов в металлическом настенном держателе _ Ленточные щупы в пластмассовых футлярах. Объем поставки: Включая крепеж и держатель щупов 478510. Содержание: Разм. 0,3-1 - По 1 катушке щупов № 478502: от т 0,3 до 1 (с шагом 0,05) Набор ленточных щупов В настенном держателе Набоо ленточных щупов длина мм 330 высота мм 110 210 глубина мм 100 220 Содержание: по 1 катушке щупов № 478502 (47 8440) от 0,01 до 0,1 (шаг 0,01) 0,12; 0,15; 0,18; 0,20; 0,25 от 0,3 до 1 (шаг 0,05) по 1 катушке щупов № 478505 (47 8445) от 0,01 до 0,1 (шаг 0,01) 0,12; 0,15; 0,18; 0,20; 0,25 — 478445 Подкладная фольга шириной 50 мм 100 мм 150 мм Пружинная полосовая сталь холодного проката, используемая для щупов, с высокой плоскостностью. Толщина фольги указана нестираемой маркировкой. Хранится в прочных дозаторах. 47 8750 - С-сталь - углеродистая сталь, материал № 1.1274, холодный прокат, гладкая поверхность (разм. 0,02 - нержавеющая). 47 8755 8760 - Нержавеющая сталь - стойкая к коррозии и кислотам высококачественная сталь, материал № 1.4310 (или 1.4301, толщина 0,02 и 0,05 мм), холодный прокат, упругая, гладкая поверхность. Применение: Установка инструментов; юстировка аппаратов; выборка допусков; подкладывание под приспособления; выравнивание машин; установка форм; регулировка зазоров в подшипниках; подгонка агрегатов; подналадка гильотинных ножей; выравнивание обрабатываемых деталей и т. д. Объем поставки: 47 8750 - В 1 упаковке 10 листов. 478755 8760 - В 1 упаковке 5 листов. толщина 1 478750 1 478755 1 478760 предел погреш- Набор подкладной фольги 10 шт. 50x300 мм Набор подкладной фольга 5 шт. 100x500 мм Набор подкладной фольги 5 шт. 150x500 мм ности мм С-сталь нержавеющий нержавеющий мкм 0,02 60,25 83,96 - ±2 0,05 42,88 50,74 75,80 ±3 0,1 29,82 47,72 72,03 ±4 0.15 29,82 47,72 72,03 ±5 0,2 29,82 59,65 90,30 ±6 0,25 90,30 ±7 0,3 29,82 59,65 90,30 ±7 0,4 33,22 67,35 101,77 ±9 0,5 33,22 77,01 118,69 ±10 0,6 53,30 92,41 - ±10 0,7 53,30 92,41 - ±12 0,8 53,30 111,14 - ±13 0,9 53,30 111,14 - ±13 1 53,30 128,65 197,06 ±13 1,5 - 153,27 - ±20 2 - 186,49 - ±35 478750 478755 478760 Подкладная фольга, наборы Тип нввквшв Набор подкладной фольги 102,38 85,77 41,53 124,12 Толщина фольги (1 шт.) мм 0,01; 0,02; 0,03; 0,04; 0,05; 0,06; 0,07; 0,08; 0,09; 0,10; 0,12; 0,15; 0,18; 0,2; 0,25; 0,3; 0,35; 0,4; 0,45; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0 0,03; 0,04; 0,05; 0,06; 0,07; 0,08; 0,09; 0,1; 0,12; 0,15; 0,18; 0,2; 0,25; 0,3; 0,35; 0,40; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0 0,02; 0,03; 0,05; 0,10; 0,15; 0,20; 0,25; 0,30; 0,40; 0,50; 1,00 0,02; 0,05; 0,1; 0,15; 0,20; 0,30; 0,40; 0,50; 1,00 длина мм 300 300 300 500 ширина мм 50 50 50 100 Материал С-сталь С-сталь С-сталь нержавеющий Число полосок фольги 25 23 11 9 Допуски на толщину плоских и ленточных щупов. Номинальная толщина, мм ода- 0,025- 0,040- 0,063- 0,125- 0,160- 0,200- 0,250- 0,315 - 0,400- ода- 0,630 - 0,800- 1,000- ода 0,039 0,062 0,124 0,159 0,199 0,249 0,314 0,389 0,499 ода 0,799 0,999 1,249 ДопускТС мкм ±2 ±3 ±4 ±5 ±6 ±7 ±8 ±9 ±11 ±12 ±14 ±17 ±19 ±24 ДопускТЗмкм ±1,5 ±2 ±3 ±4 ±5 ±5 ±6 ±7 ±8 ±9 ±10 ±12 ±13 17 193
